VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - four-wire - Инструкция (Страница 42)

42
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
Линеаризация необходима в том случае, когда требуется
индикация или вывод измеренных значений в единицах объема,
а объем емкости изменяется нелинейно по отношению к
уровню ее заполнения, например когда емкость горизонтальная
цилиндрическая или сферическая. Для таких типов емкостей
заданы кривые линеаризации, представляющие отношение
между уровнем заполнения в процентах и объемом емкости.
При активировании соответствующей кривой линеаризации на
дисплей выводятся правильные процентные значения объема.
Для индикации объема не в процентах, а, например, в литрах
или килограммах, можно дополнительно в меню "Дисплей"
задать пересчет.
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Посредством сброса сбрасываются определенные выполненные
пользователем установки параметров.
Имеются следующие функции сброса:
Состояние при поставке: Восстановление исходных установок
параметров при поставке с завода, включая выполненные по
заказу установки. Созданная память помех, программируемая
пользователем кривая линеаризации, а также память
измеренных значений будут удалены.
Базовые установки: Сброс установок параметров, включая
специальные и лабораторные параметры, до значений по
умолчанию. Созданная память помех, программируемая
пользователем кривая линеаризации, а также память
измеренных значений будут удалены.
Начальная установка: Сброс установок параметров в меню
Начальная установка до значений по умолчанию для данного
устройства. Созданная память помех, созданная пользователем
кривая линеаризации, имеющаяся память измеренных значений
при этом сохраняются. Для линеаризации восстанавливается
значение "линейная".
Память помех: Удаление созданной памяти помех. Заводская
память помех остается активной.

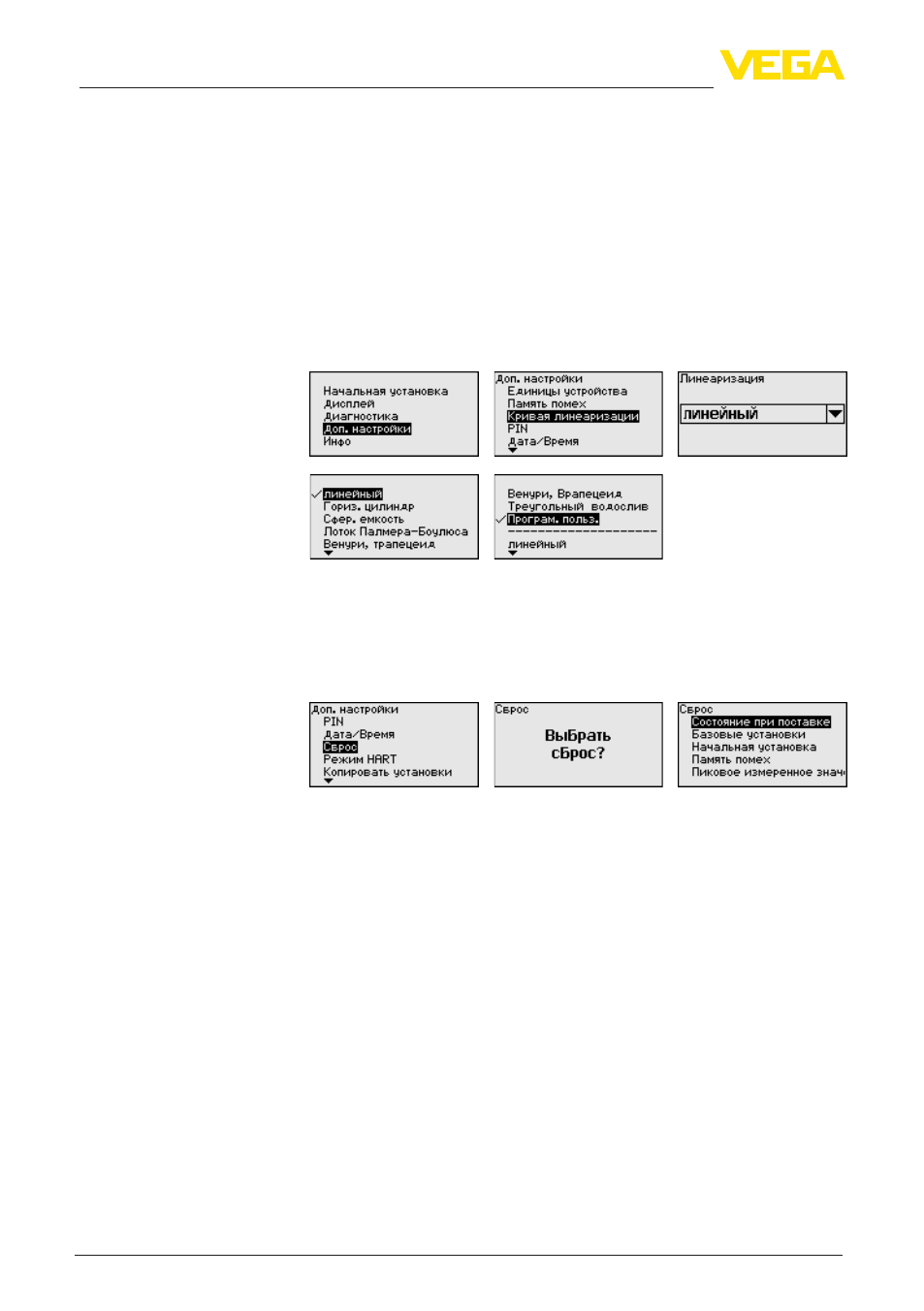

Доп. настройки - Кривая
линеаризации
Доп. настройки - Сброс
