5 Подключение к источнику питания
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320

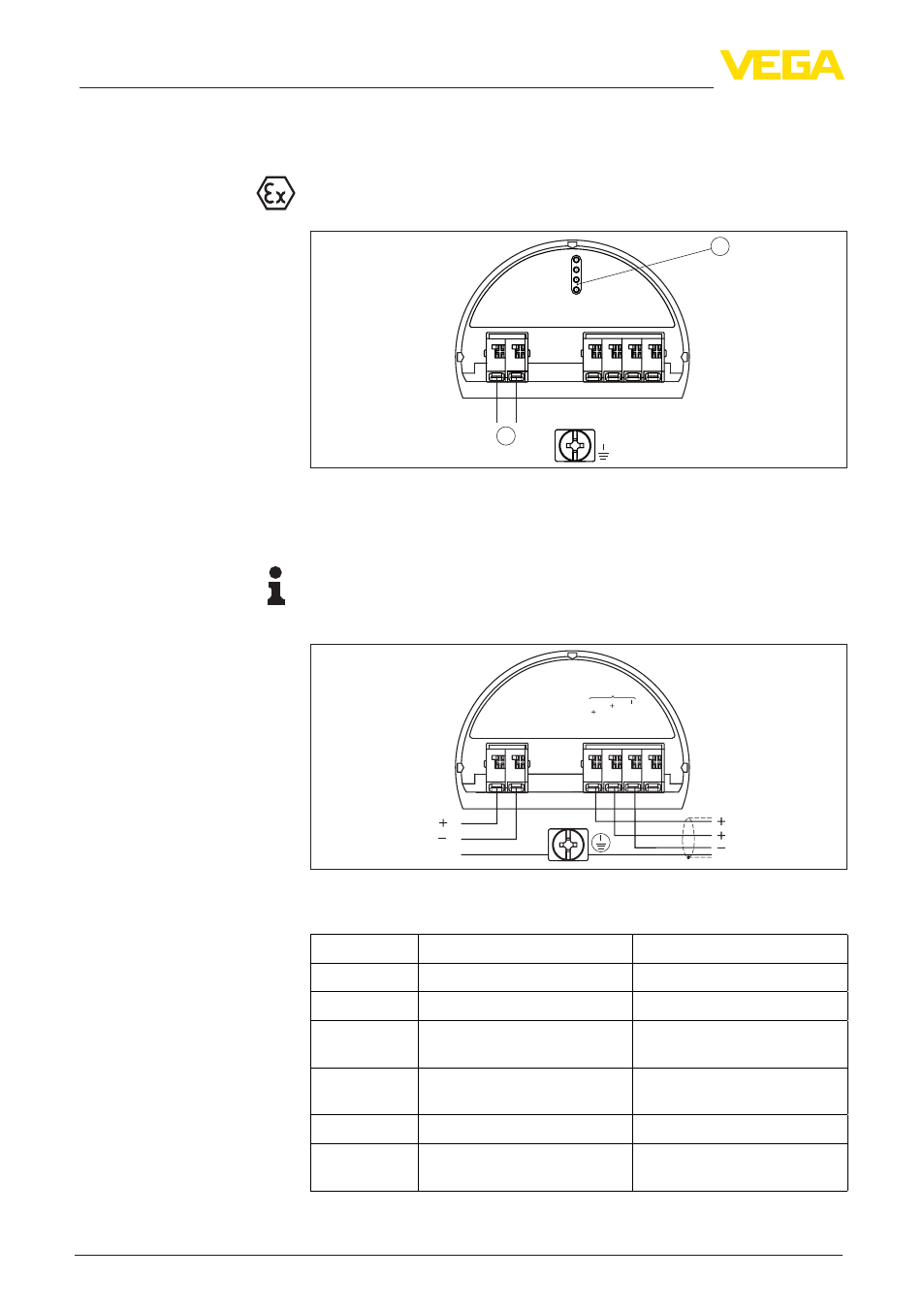

5.3 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex d.
5 6 7 8
4...20mA
2
1
2
+
( )
(-)
1
Рис. 17: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
power supply
4...20mA
active
passive
commo
n
IS GN
D
5
1
/L
/N
PE
2
+
( )
(-)
6 7
8
Рис. 18: Отсек подключения в двухкамерном корпусе в случае сетевого
напряжения
Клемма
Функция
Полярность
1
Питание
+/L
2
Питание
-/N
5
Выход 4 … 20 mA (актив-
ный)
+
6
Выход 4 … 20 mA (пассив-
ный)
+
7
Масса - выход
-
8
Функциональная земля при
монтаже по CSA
Отсек электроники
Отсек подключения в
случае сетевого напря-
жения
