VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
VEGAPULS 63, гигиеническое присоединение 2
ISO2852
DN 50 / 2"
w
Clamp-Stutzen
clamp-socket
DIN32676/
DN 50 / 2,5"
DN 65 / 3"
DN 80 / 3,5"
DN 100 / 4"
ш 64
ш 77,5
ш 91
ш 106
ш 119
2
3
3
15,4 mm (0.6")
w
98 mm (3.86"
)
161 mm (6.34"
)
31,5 mm (1.24"
)
w
1

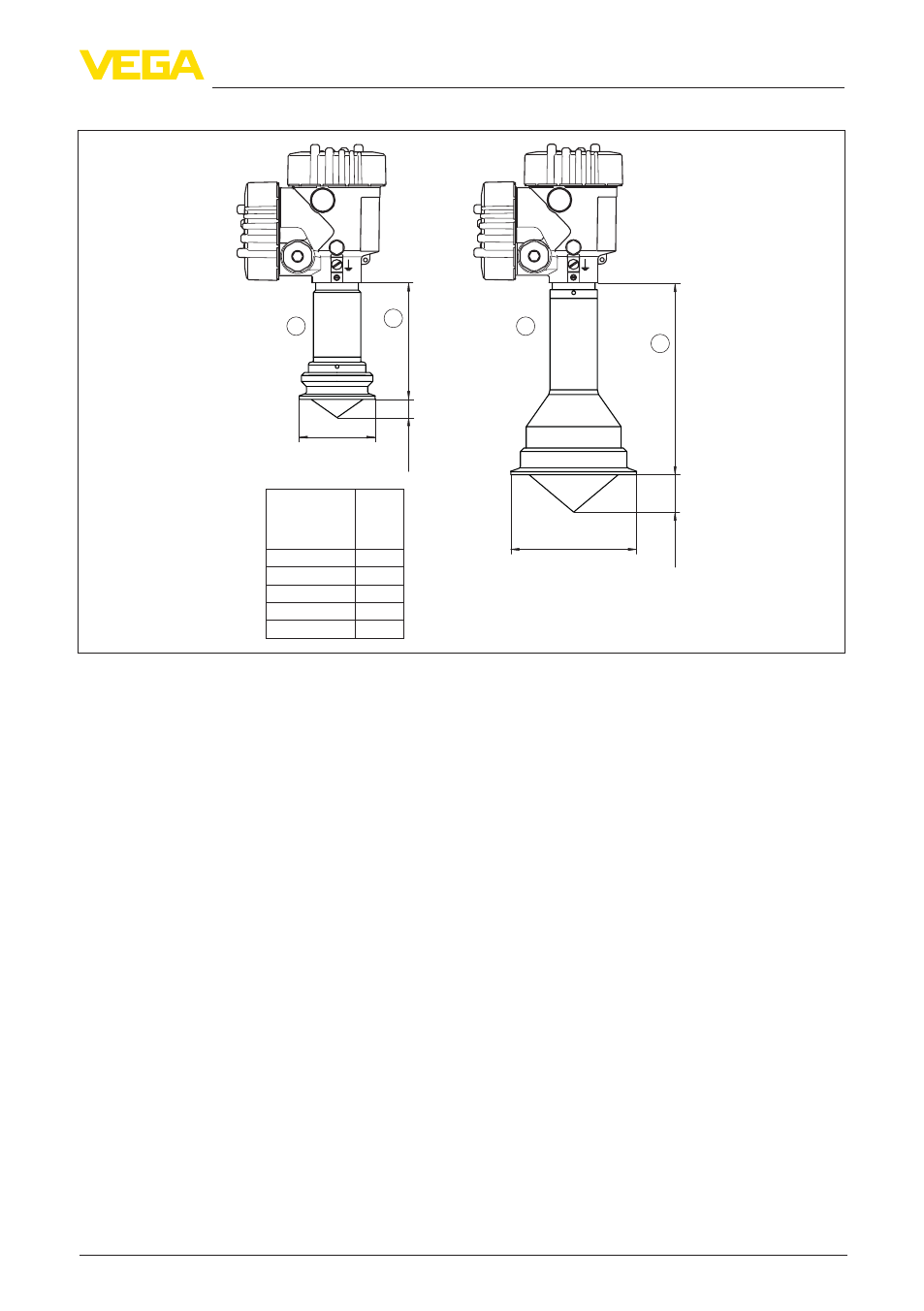

Рис. 48: VEGAPULS 63, гигиеническое присоединение 2
1 Зажим 2" (ø 64 мм), 2½" (ø 77,5 мм), 3" (ø 91 мм) по DIN 32676, ISO 2852/316L
2 3½" (ø 91 мм), 4½" (ø 119 мм) по DIN 32676, ISO 2852/316L
