5 Подключение к источнику питания
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
4. Вставить кабель в датчик через кабельный ввод.

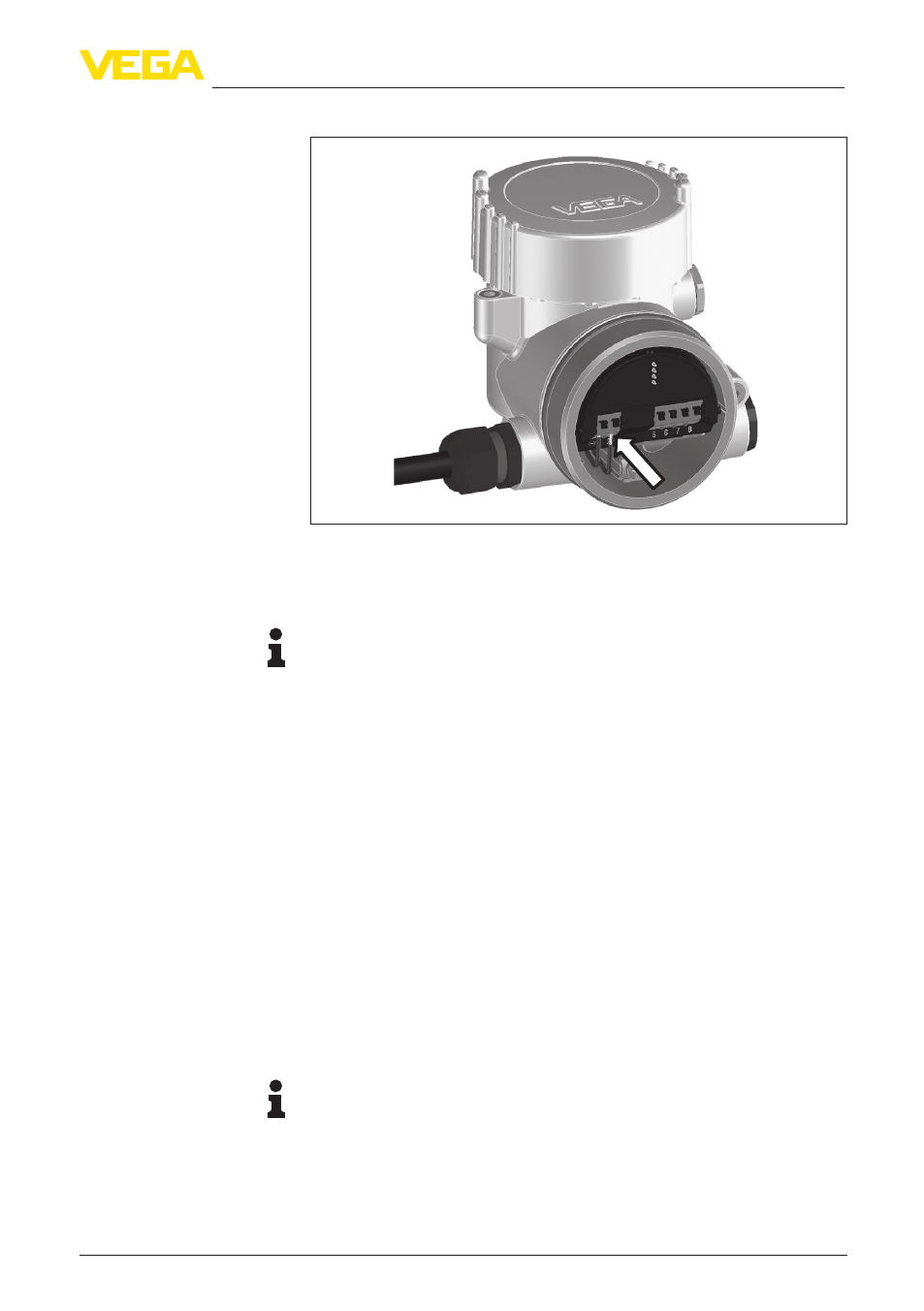

Рис. 16: Подключение: шаги 5 и 6
5. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
6. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
7. Экран подключить к внутренней клемме заземления,
внешнюю, при питании от малог напряжения, клемму
заземления соединить с выравниванием потенциалов
8. Соединительный кабель для подачи питания подключить
таким же способом согласно схеме подключения, при
питании от сетевого напряжения дополнительно соединить
защитный провод с внутренней клеммой заземления.
9. Туго затянуть гайки кабельных вводов. Уплотнительные
кольца должны полностью облегать кабели.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.
Информация:
Клеммные блоки являются съемным. Для снятия нужно
маленькой отверткой поддеть и вытащить клеммный блок. При
установке клеммного блока назад должен быть слышен звук
защелкивания.
