11 Приложение
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
3
4 2
1

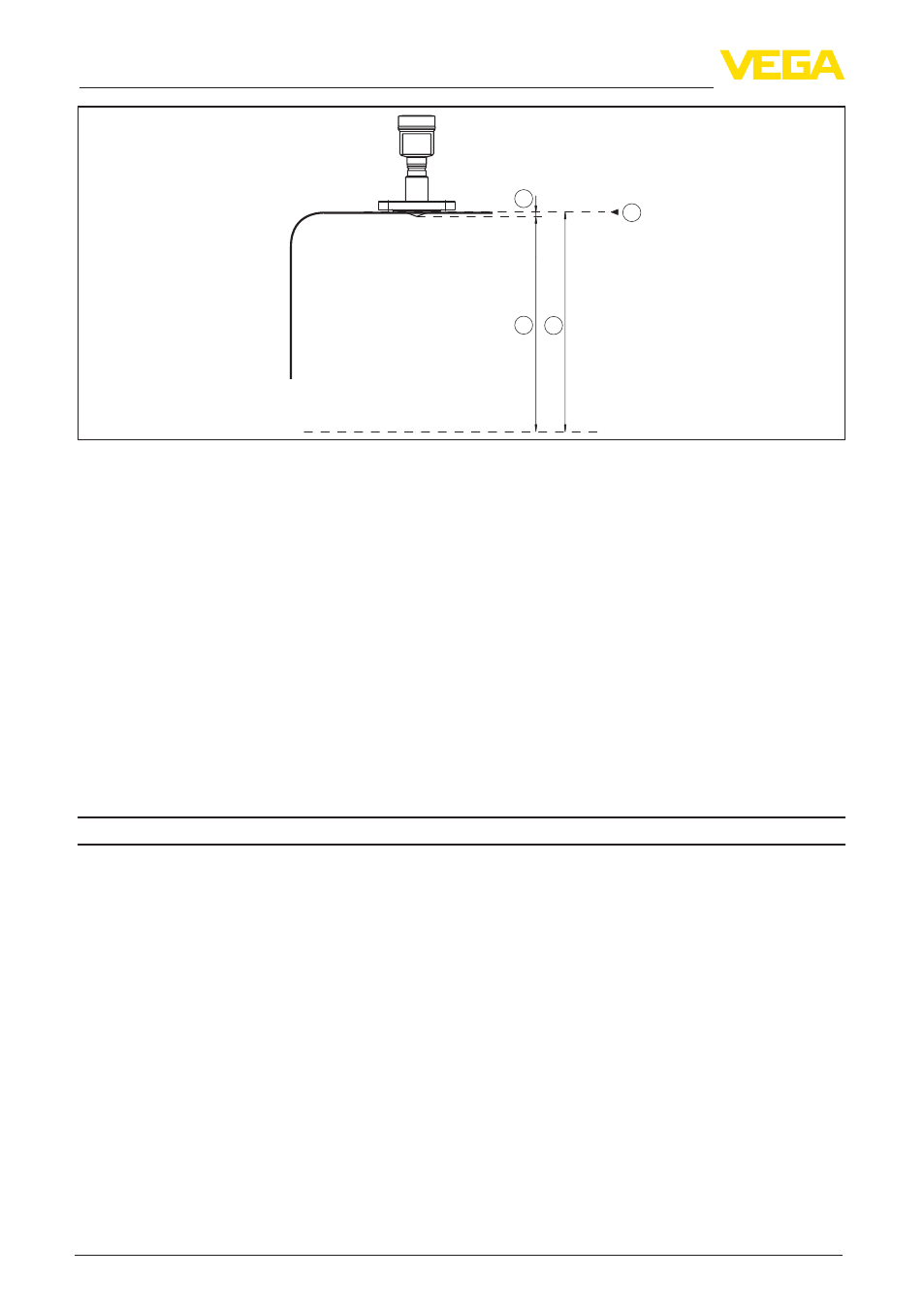

Рис. 42: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенного конуса
4 Полезный диапазон измерения
Стандартная электроника
Макс. диапазон измерения
35 m (114.8 ft)
Рекомендуемый диапазон измерения
Ʋ Фланец DN 50, 2"
до 15 м (49.21 ft)
Ʋ Фланец DN 80, 3"
до 35 м (114.8 ft)
Электроника с повышенной чувствительностью
Макс. диапазон измерения
75 m (246.1 ft)
Фланец DN 50, 2"
до 15 м (49.21 ft)
Фланец DN 80, 3"
до 35 м (114.8 ft)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании
Имеется
Развязка по напряжению
Имеется
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA
Нагрузка (4 … 20 mA/HART - актив-
ный)
< 500 Ω
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
