15
4 Монтаж
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
4. Винты следует затем подтягивать через регулярные
промежутки времени, в зависимости от давления и
температуры процесса
Излучаемые датчиком радарные импульсы являются
электромагнитными волнами. Плоскость поляризации
определяется направлением электрической составляющей.
Поворачивая прибор на присоединительном фланце или в
резьбовом патрубке, можно за счет положения плоскости
поляризации добиться заметного уменьшения влияния ложных
эхосигналов.
Плоскость поляризации обозначена метками на присоединении
прибора.
1

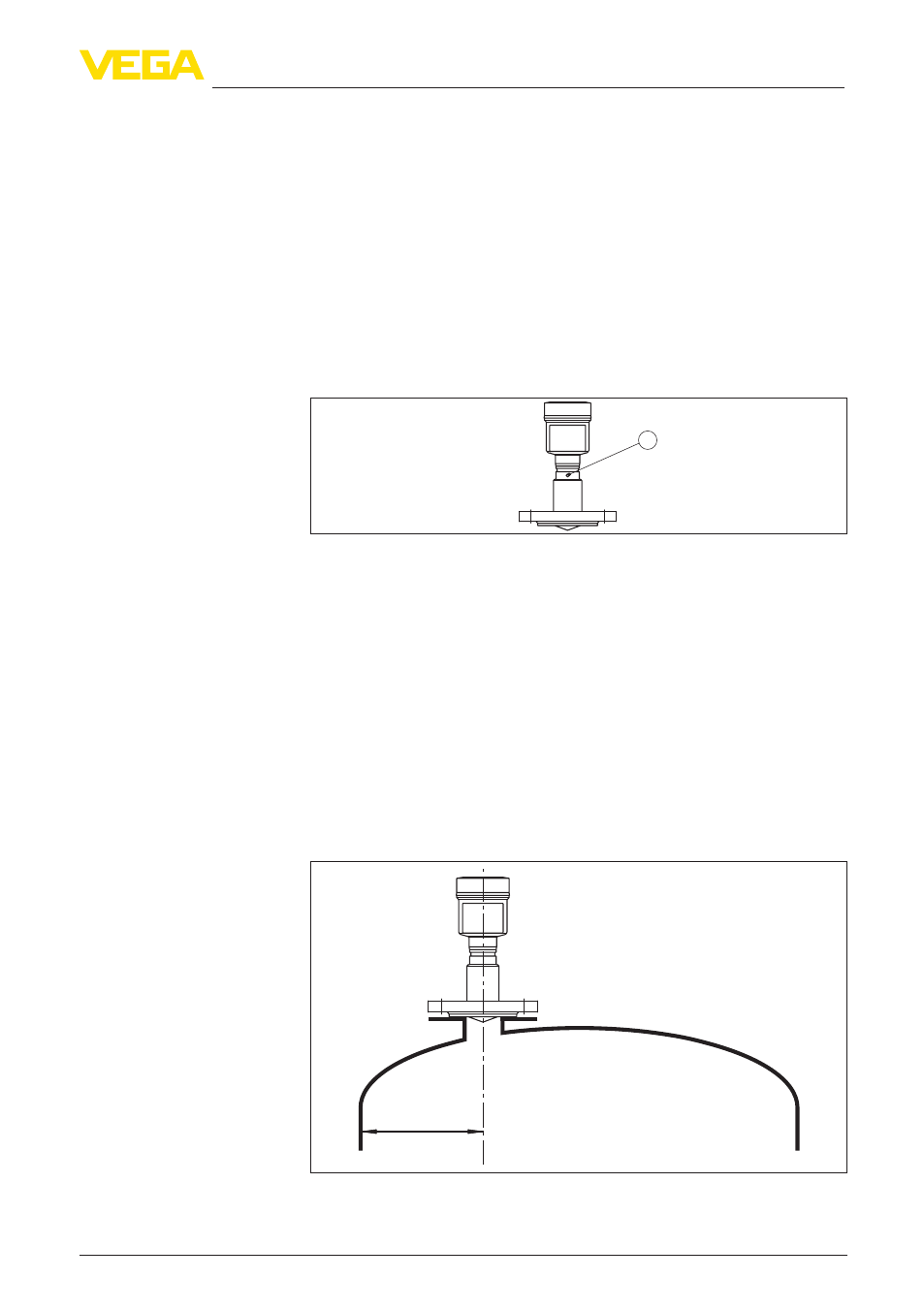

Рис. 6: Положение плоскости поляризации
1 Маркирующее отверстие
При монтаже VEGAPULS 63 расстояние от стенки емкости
должно составлять не менее 200 мм (7.874 in). При монтаже
уровнемера в центре выпуклой или округлой крыши емкости
возможны множественные эхосигналы, которые можно
отфильтровать с помощью соответствующей настройки (см. п.
"Начальная установка").
Если указанное выше расстояние обеспечить невозможно
(особенно если вероятно накопление осадка продукта на стенке
емкости), то при начальной установке необходимо создать
память помех. Рекомендуется повторно создать память помех с
уже накопившимся осадком на стенке емкости.
> 200 mm
(7.87")
Рис. 7: Монтаж радарного датчика на округлой крыше емкости
Плоскость поляризации
Монтажная позиция
