14
9
19

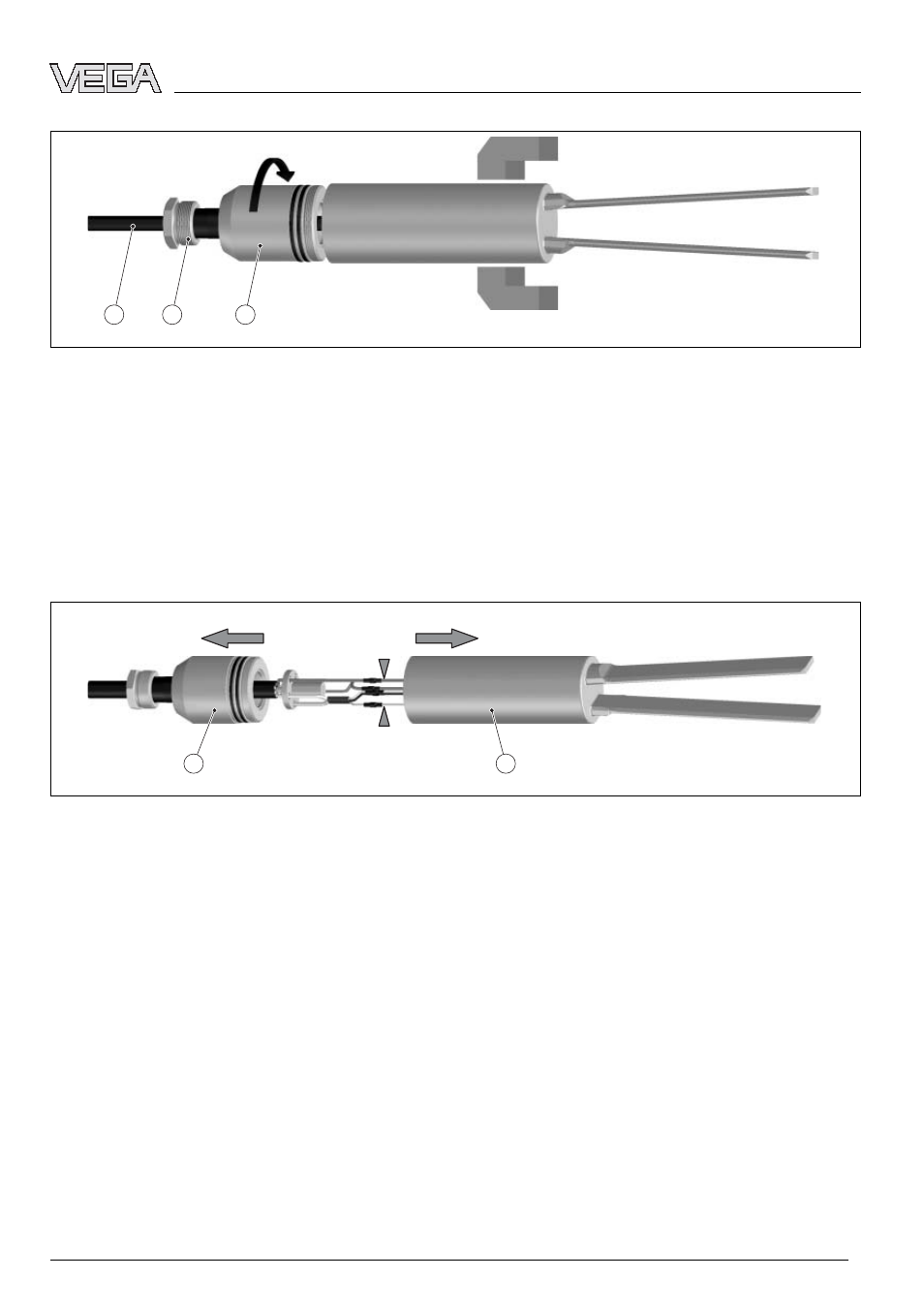

Рис. 4: Отворачивание вибрирующего элемента
9
Трос
14 Нажимный винт
19 Верхняя часть вибрирующего элемента
9 Трубным ключом ослабить и вывернуть верхнюю часть
вибрирующего элемента (19). Оба резьбовых
соединения защищены от саморазвинчивания
растворимым лаком.
При этом кабель (9) не должен крутиться.
A
B
Рис. 5: Отделение частей вибрирующего элемента друг от друга - обрезка проводов
A
Верхняя часть вибрирующего элемента
B
Нижняя часть вибрирующего элемента
10 Осторожно отделить обе части (A и B) друг от друга.
Боковыми кусачками отрезать провода прямо в месте
их запрессовки (см. стрелку).
VEGAWAVE 62 - Комплект для укорачивания троса
9
Монтаж
32361
-RU
-061018
