L
neu
L
145 mm
(5
45
/
64
")
9

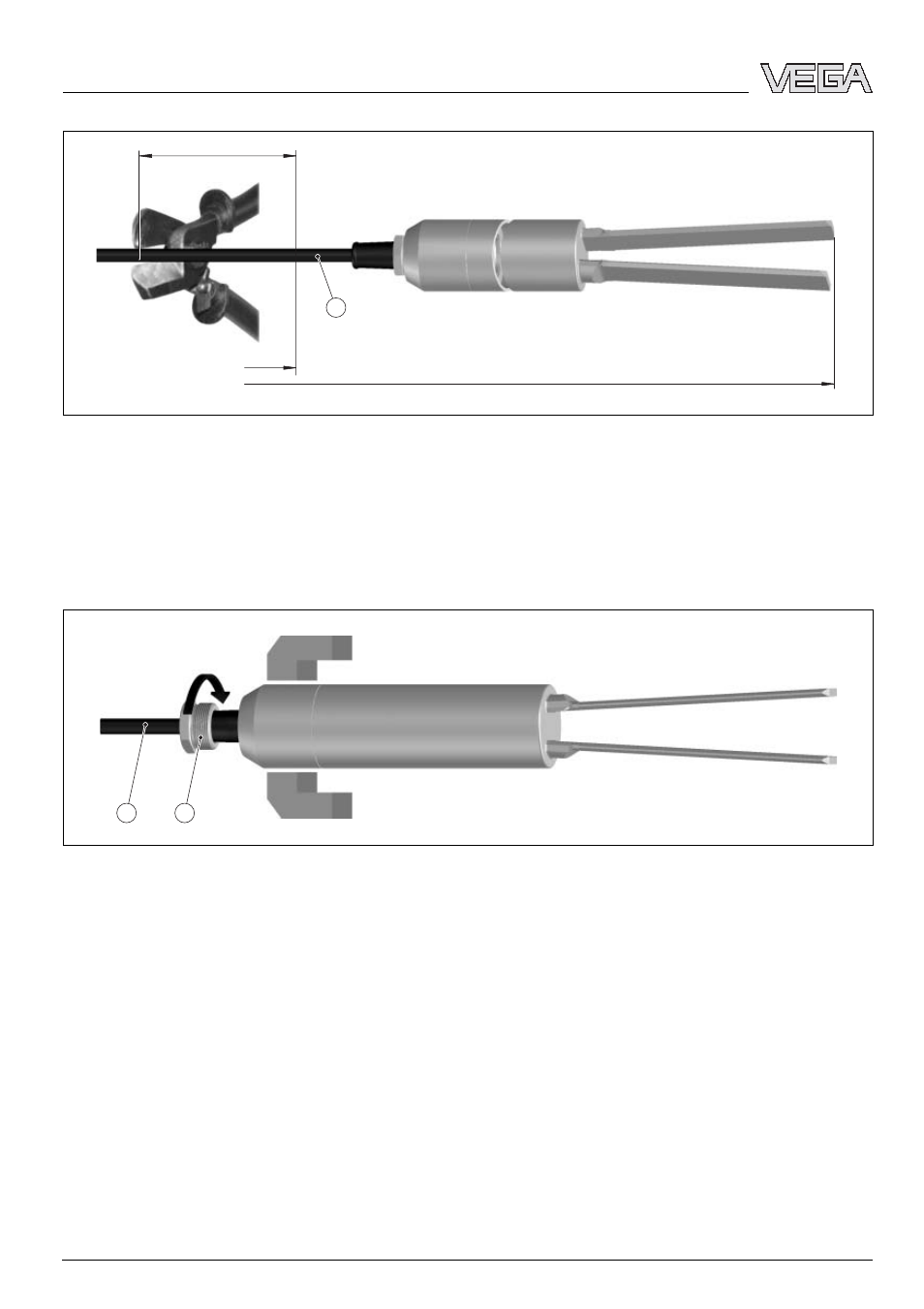

Рис. 2: Рассечение кабеля болторезныминструментом
9
Трос
5 Кабель (9) отрезать болторезным инструментом
прибл.на 145 мм выше новой длины датчика (L).
6 Верхнюю часть вибрирующего элемента (19) зажать в
тисках.
14
9
Рис. 3: Отвертывание нажимного винта
9
Трос
14 Нажимный винт
7 Гаечным ключом SW 24 вывернуть нажимный винт
(14), чтобы кабель не крутился вместе с ним при
дальнейшем демонтаже.
8 Нижнюю часть вибрирующего элемента (ниже места
разделения) зажать в тисках.
Не зажимать за вилку.
8
VEGAWAVE 62 - Комплект для укорачивания троса
Монтаж
32361
-RU
-061018
