4.2 Порядок монтажа
1
2
3
4
7
6
5

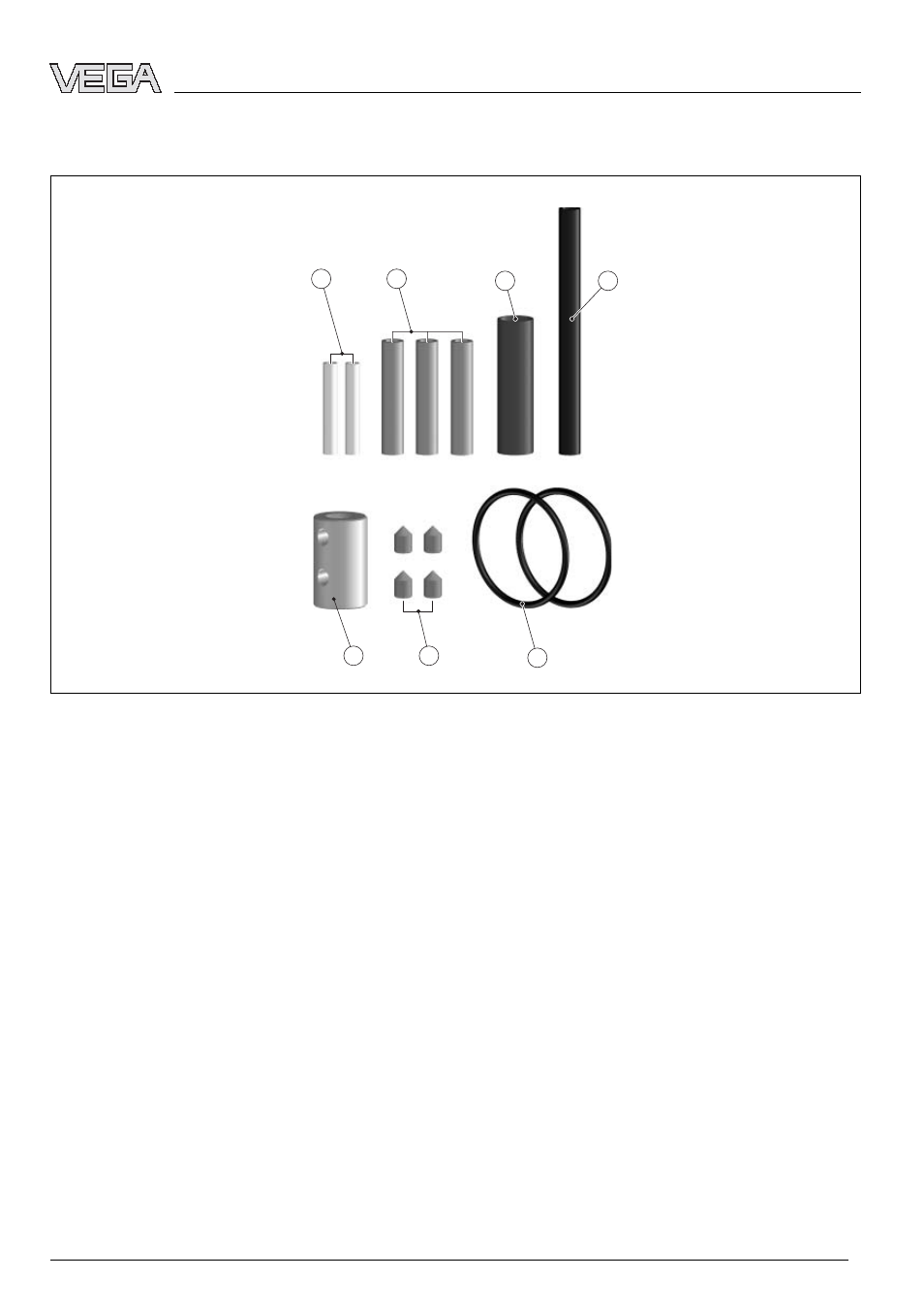

Рис. 1: Комплект для укорачивания троса VEGAWAVE 62
1
Соединительные гильзы, желтые, 2 шт., арт. № 2.11444
2
Соединительные гильзы, красные, 3 шт., арт. № 2.18710
3
Трубка с усадочными свойствами, голубая, À8 x 30 мм, 1 шт., арт. № 1.243
4
Трубка с усадочными свойствами, черная À3 x 55 мм, 1 шт., арт.№ 1.1207
5
O-кольцо À37 x 2 мм, 2 шт., арт. № 2.28878
6
Стопорные винты M4 x 6, 4 шт., арт. № 2.28894
7
Зажимтроса À12 x 20 мм, 1 шт., арт. № 2.28876
Цифры соответствуют обозначениям на рисунках на
следующих страницах.
1 Отключить питание датчика и удалить
соединительный кабель.
2 Демонтировать датчик.
3 Очистить кабель (9) датчика.
4 Рулеткой отмерить новую длину датчика (L) в
соответствии с рисунком и отметить ее фломастером.
Длина датчика (L): см. Руководство по эксплуатации
датчика.
