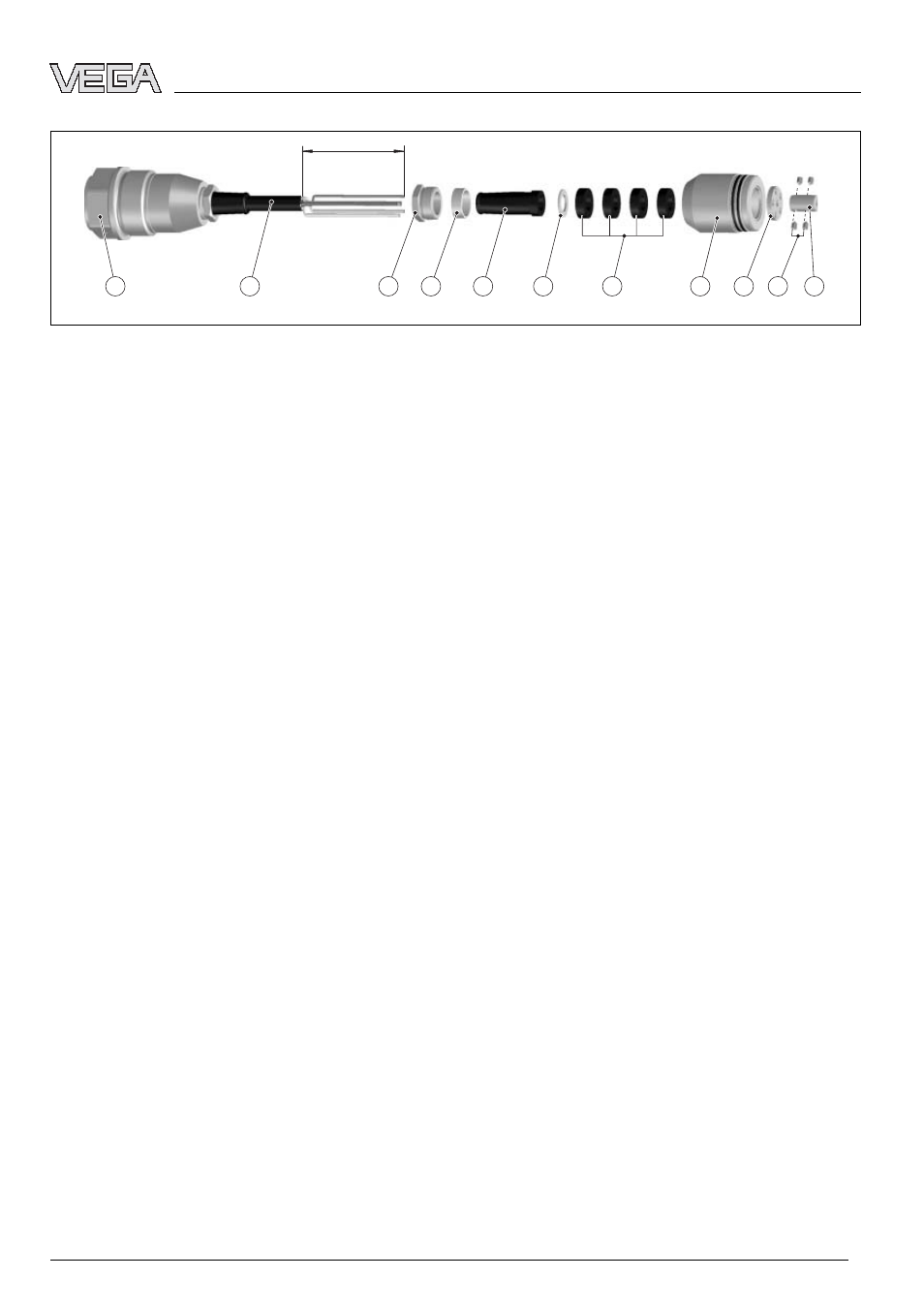

Рис. 8: Надвигание деталей на кабель
6 Стопорные винты (4 шт.)
7 Зажимтроса
8 Резьбовой штуцер
9 Трос
10 Диск с отверстиями
14 Нажимный винт
15 Упорное кольцо
16 Резиновая оболочка
17 Шайба
18 Резиновые кольца (4 шт.)
19 Верхняя часть вибрирующего элемента
14 Отдельные части (14, 15, 16, 17, 18, 19) надвинуть на
кабель в соответствии с рисунком.
При этом выступ шайбы (17) должен быть направлен
на упорное кольцо (15).
15 Внешнюю изоляцию кабеля удалить на длине
прибл.100 мм.
16 Болторезным инструментом укоротить несущий трос
(12) на 70 мм (остаток длины: 30 мм).
