18
17
14
15
16
19

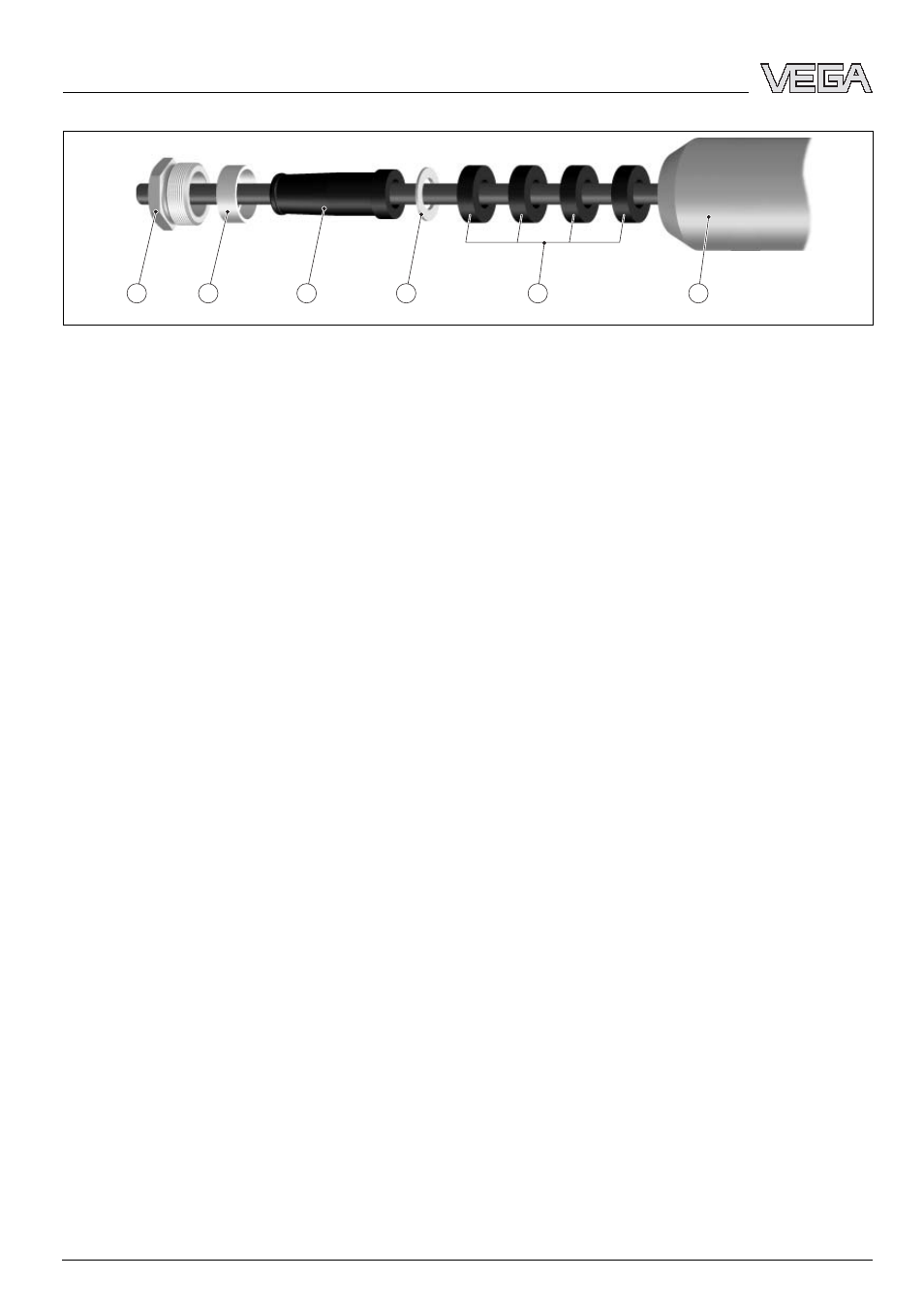

Рис. 15: Заделка кабеля
14 Нажимный винт
15 Упорное кольцо
16 Резиновая оболочка
17 Шайба
18 Резиновые кольца
19 Верхняя часть вибрирующего элемента
30 Нанести немного средства для стопорения нажимного
винта (14) и вкрутить винт в верхнюю часть
вибрирующего элемента (19).
31 Нажимный винт (14) затянуть гаечным ключом SW 24
(прибл. 6 Нм).
32 Проверить длину датчика.
33 Смонтировать датчик.
34 Подключить датчик согласно Руководству по
эксплуатации.
35 Проверить правильность переключающей функции
датчика.
16
VEGAWAVE 62 - Комплект для укорачивания троса
Монтаж
32361
-RU
-061018
