Инструкция по эксплуатации VEGA VEGAWAVE 62 Cable shortening set
Страница 15
1
2
3
14
19

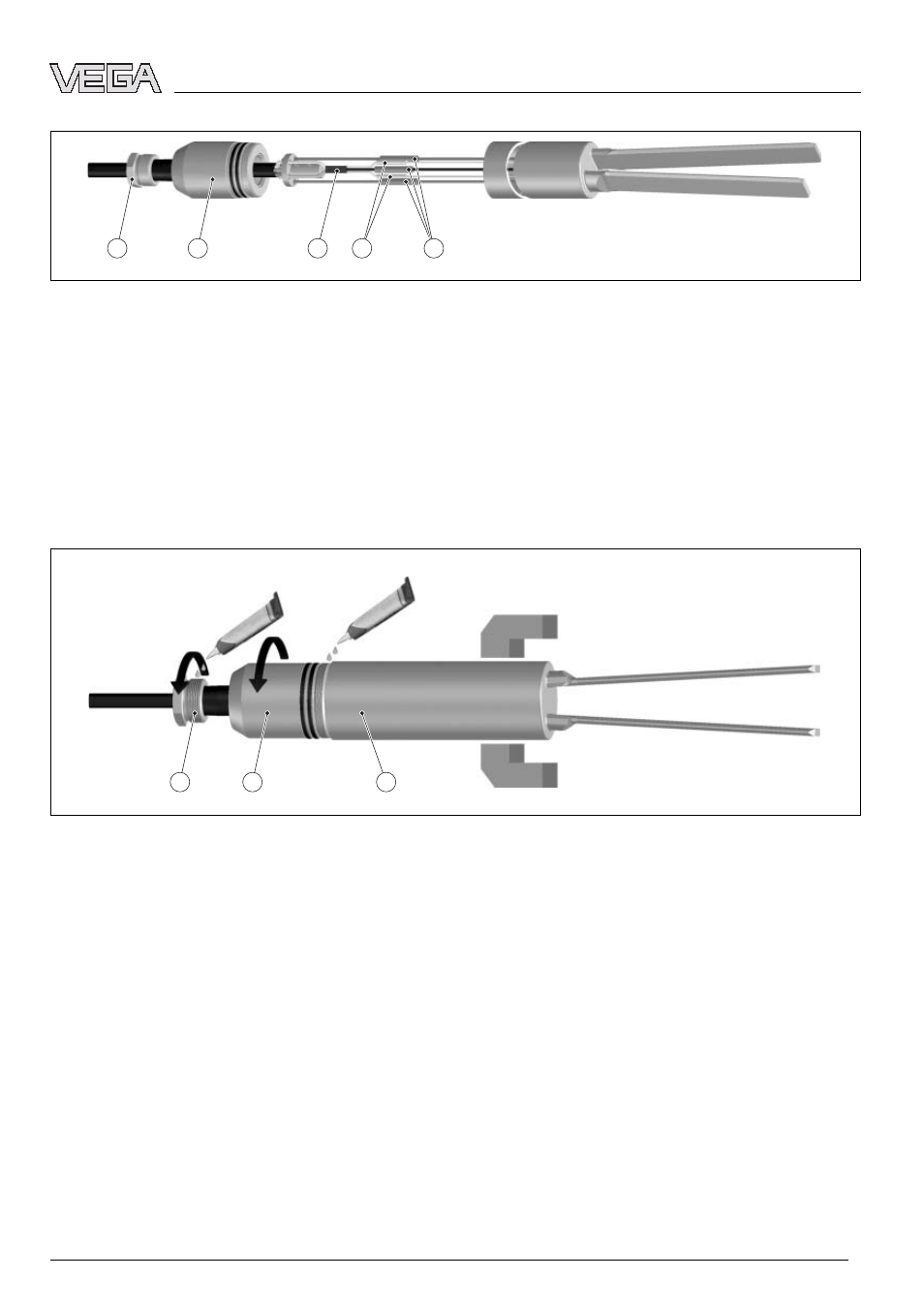

Рис. 13: Соединение проводов с помощью соединительных гильз
1
Соединительные гильзы - желтые (2 шт.)
2
Соединительные гильзы - красные (3 шт.)
3
Трубка с усадочными свойствами - голубая
14 Нажимный винт
19 Верхняя часть вибрирующего элемента
26 Соединить части вибрирующего элемента (A + B).
Нанести немного средства для стопорения резьбы. Не
защемлять провода.
При этом кабель не должен крутиться.
14
A
B
Рис. 14: Соединение частей вибрирующего элемента
14 Нажимный винт
A
Верхняя часть вибрирующего элемента
B
Нижняя часть вибрирующего элемента
27 Скрутить вместе части вибрирующего элемента. Для
этого нижнюю часть вибрирующего элемента (B) снова
зажать в тисках и крутить только верхнюю часть
вибрирующего элемента (A). Кабель при этом
крутиться не должен.
28 Кабель (9) потянуть вверх, при этом вдавливая
уплотнительные кольца (18) и шайбу (17) в верхнюю
часть вибрирующего элемента (19).
29 Нажимный винт (14) и упорное кольцо (15) надвинуть
на резиновую оболочку (16).
VEGAWAVE 62 - Комплект для укорачивания троса
15
Монтаж
32361
-RU
-061018
