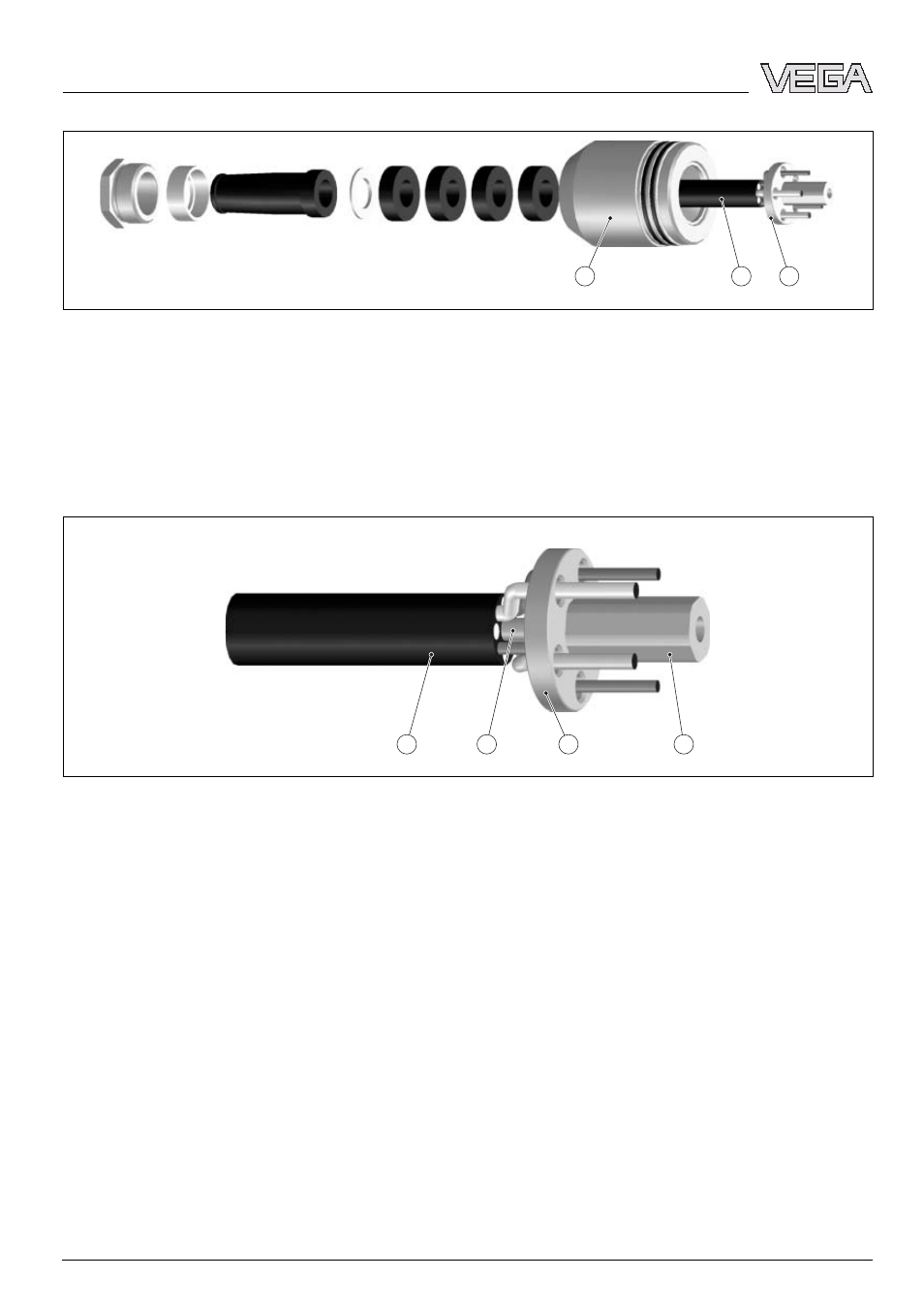

Рис. 6: Кабель вытащить из верхней части вибрирующего элемента
9
Трос
10 Диск с отверстиями
19 Верхняя часть вибрирующего элемента
11 Отрезанный кабель (9) вытащить из верхней части
вибрирующего элемента (19).
Все части сохранить для монтажа.
7
9
12
10
Рис. 7: Рассечение несущего троса (12) болторезныминструментом
7
Зажимтроса
9
Трос
10 Диск с отверстиями
12 Несущий трос
12 Болторезным инструментом отрезать несущий кабель
(12), и диск с отверстиями сохранить для монтажа (10).
13 Оставшийся кабель датчика (9) очистить от масла и
жира и затереть тальком.
Старую запрессовку кабеля повторно использовать
нельзя, и ее следует утилизировать соответствующим
образом.
