Инструкция по эксплуатации VEGA VEGAWAVE 62 Cable shortening set
Страница 14
5
5
19
3
4
14

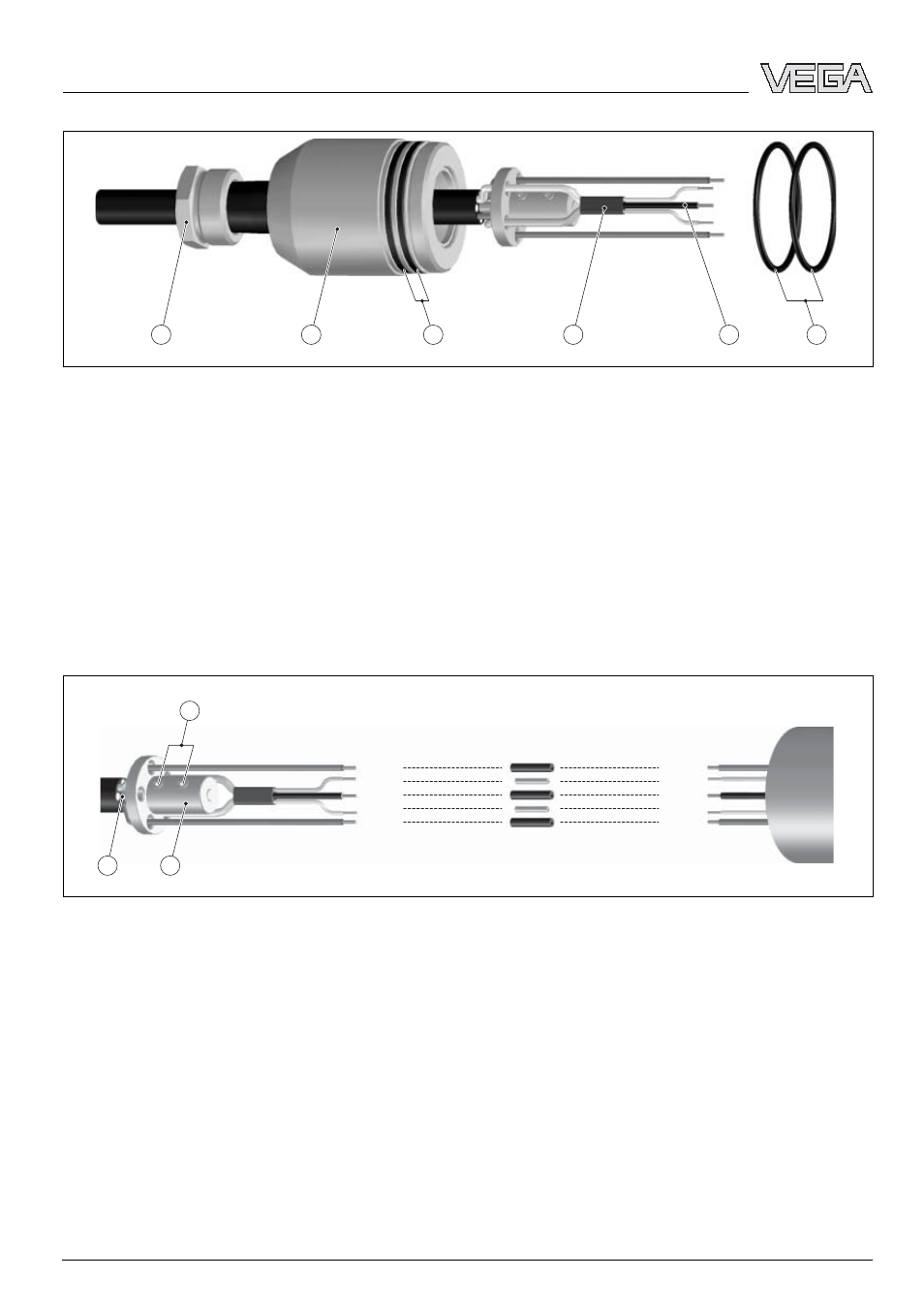

Рис. 11: Замена O-колец - подготовка проводов
3
Трубка с усадочными свойствами - голубая
4
Трубка с усадочными свойствами - черная
5
O-кольца
14 Нажимный винт
19 Верхняя часть вибрирующего элемента
24 Скрутить экранирующую оплетку желтого и зеленого
проводов. Скрученный экран заизолировать с
помощью черной трубки (4) в соответствии с
рисунком. Поверх сопряжения зеленого-черного-
желтого в изолированном проводе натянуть голубую
трубку (3).
6
GN/YE
GN
BK
YE
RD
GN/YE
GN
BK
YE
RD
7
12
Рис. 12: Соединение проводов
6
Стопорные винты
7
Зажимтроса
12 Несущий трос
GN зеленый
BK черный
YE желтый
RD красный
GN/YE
зеленый-желтый
25 Провода зачистить от изоляции прибл. на 5 мм и
соединить с помощью соединительных гильз и
обжимных щипцов в соответствии с рисунком.
14
VEGAWAVE 62 - Комплект для укорачивания троса
Монтаж
32361
-RU
-061018
