Инструкция по эксплуатации VEGA VEGAWAVE 62 Cable shortening set
Страница 12
6
9
12
10
7
30mm
(1
3
/
16
")
100 mm
(3
15
/
16
")

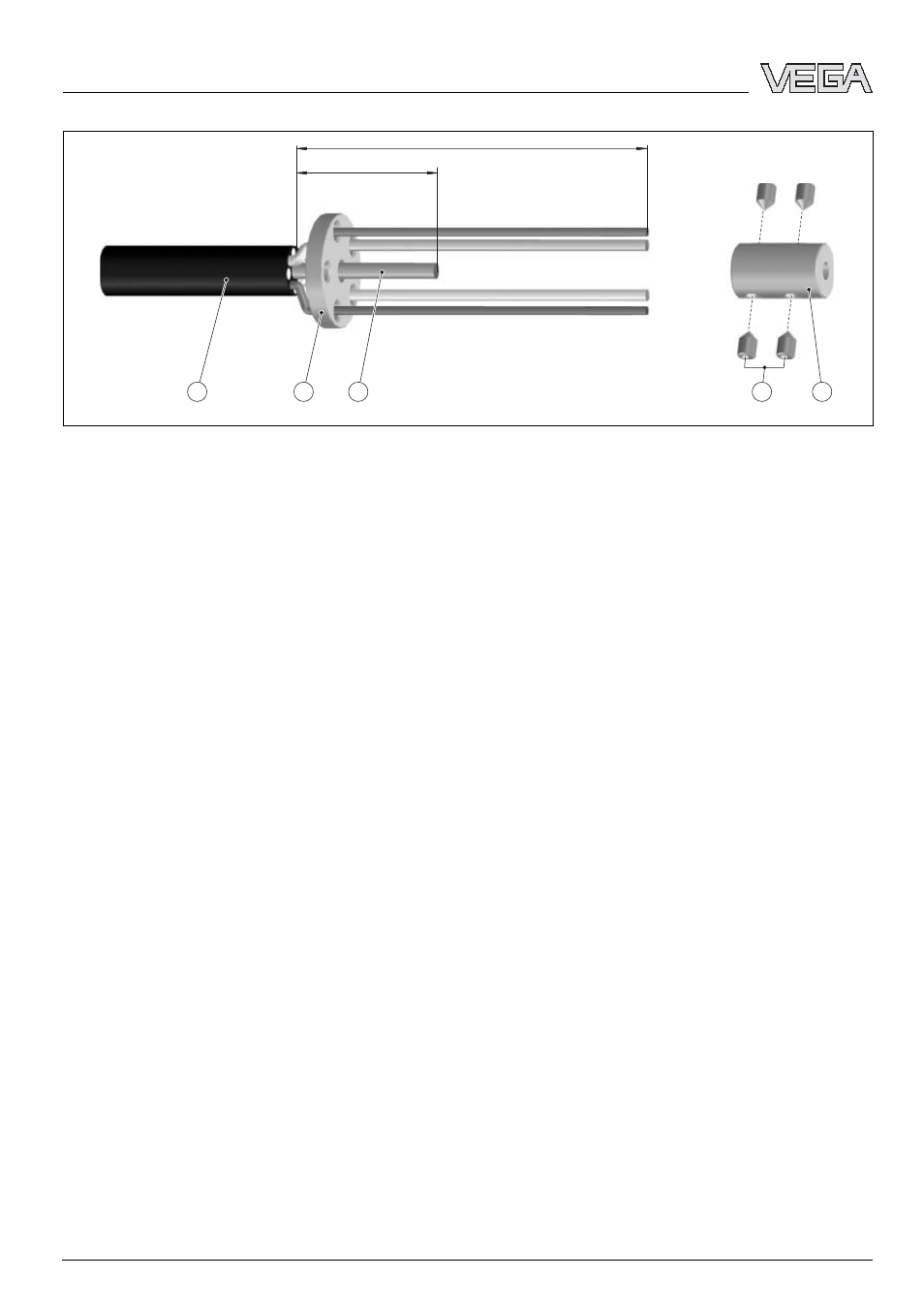

Рис. 9: Укорачивание несущего троса - надевание зажима троса
6
Стопорные винты
7
Зажимтроса
10 Диск с отверстиями
12 Несущий трос
17 Диск с отверстиями (10) насадить на голый несущий
трос (12), и 4 провода (зеленый, желтый, красный,
зелено-желтый) протянуть по отдельности через
внешние отверстия диска (10).
Бежевые пластиковые шнуры (11) через диск с
отверстиями не протягивать.
18 Зажим троса (7) надеть на несущий трос (12). Для
предотвращения расплетания троса при надевании
зажима зажим следует двигать по направлению
скручивания троса. Сторона с фаской облегчает
введение троса.
19 Двухмиллиметровым торцовым ключом затянуть
стопорные винты (6) равномерно со всех сторон.
Стопорные винты должны быть ввернуты в зажим
троса на одинаковую глубину (прибл. 3 Нм).
20 Бежевые пластиковые шнуры (11) обрезать боковыми
кусачками как можно короче.
21 Удалить изоляцию экранированных зеленого (GN) и
желтого (YE) проводов прибл. на 60 мм.
Экранирующую оплетку немного отодвинуть назад и
слегка открыть в задней зоне острым предметом.
При этом не должны быть повреждены провода.
12
VEGAWAVE 62 - Комплект для укорачивания троса
Монтаж
32361
-RU
-061018
