3 Описание изделия
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Устройство формирования сигнала VEGAMET 625
•
Разъем
•
Кодирующие штырьки и соединительные перемычки
•
Модемный соединительный кабель RS232 (вариант)
•
Документация
– Данное руководство по эксплуатации
– Инструкция 30325 "Интерфейс RS232/Ethernet" (вариант)
– Инструкция 30768 "Протокол Modbus-TCP, VEGA-ASCII"
(вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
Компонентами VEGAMET 625 являются:
•
Устройство формирования сигнала VEGAMET 625 с блоком
индикации и настройки на передней стороне
•
Разъем
VEGAMET
1
2
3
4
9 10
11 12
17 18
20 21 22
5
6
7
8
13 14
15 16
23 24 25 26 27 28
Ser. No.
12345678
on
OK
ESC
COM
3
2
1
2
3
4
1
6
5

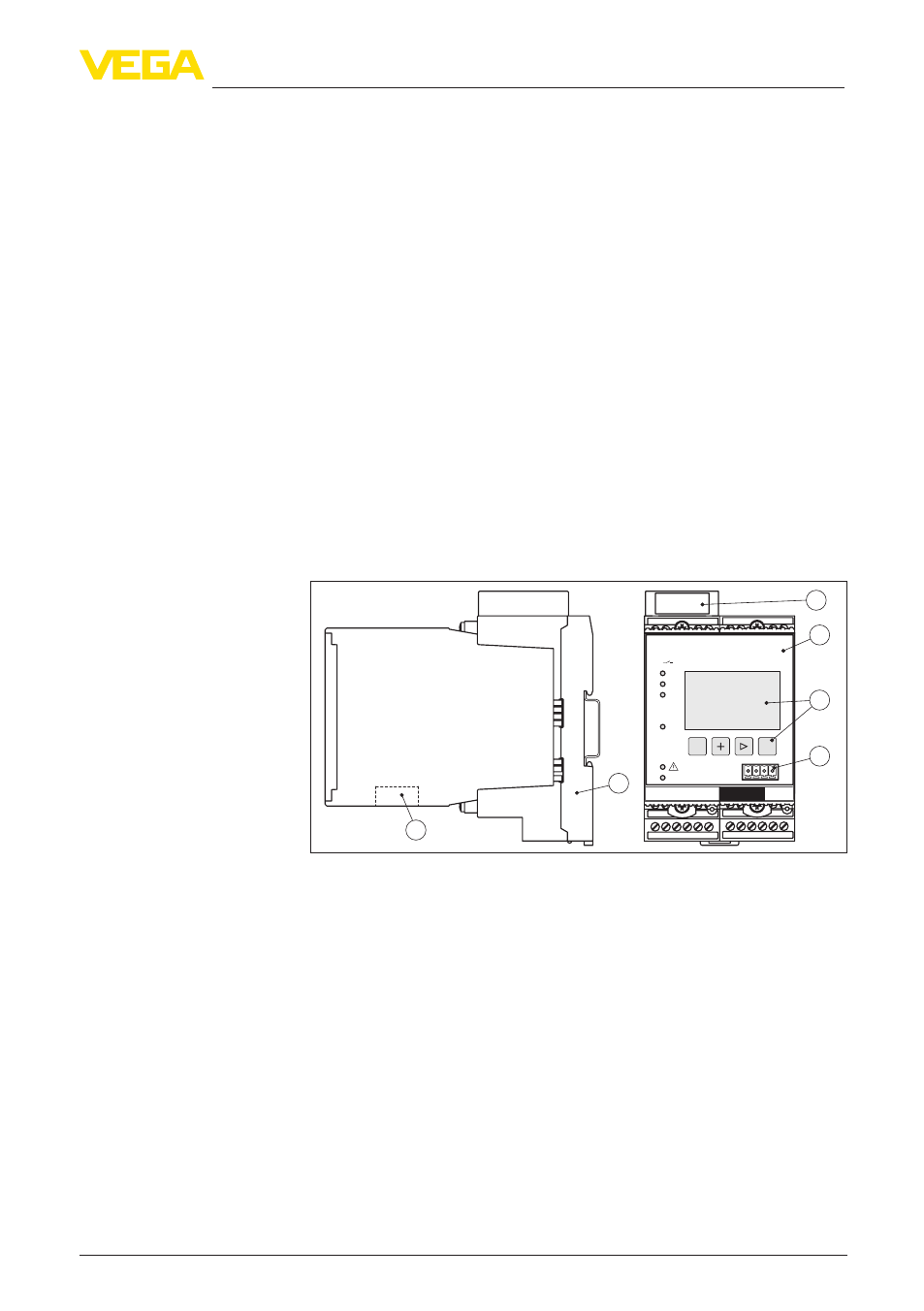

Рис. 1: VEGAMET 625
1 Разделительная камера Ex при исполнении Ex
2 VEGAMET 625
3 Блок индикации и настройки
4 Коммуникационный интерфейс для VEGACONNECT (I²C)
5 Интерфейс RS232 или Ethernet (вариант)
6 Разъем
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
•
Обозначение устройства
•
Серийный номер
•
Технические данные
•
Числовые коды документации
По серийному номеру устройства, указанному на типовом
шильдике, можно запросить данные заказа и документацию
Комплект поставки
Компоненты
Типовой шильдик
