3 схема подключения – Инструкция по эксплуатации VEGA VEGAMET 625
Страница 14
14
5 Подключение к источнику питания
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
4 … 20 mA невозможна. Соединение представляет собой
цифровую шину, к обоим датчикам должен быть подведен
только один двухпроводный кабель. Далее можно установить
распределитель непосредственно перед датчиками либо
провести соединительную линию через второй кабельный ввод
в корпусе датчика. Перед подключением датчикам необходимо
присвоить адреса, см. гл. "Пуск в эксплуатацию".
5.3 Схема подключения
17 18 19 20 21 22
9 10
11 12
1
2
3
4
23 24 25 26 27 28
13 14
15 16
5
6
7
8
L1 N
+ -
+ -
+ -
+ -
+ -
1
7
2
3
4
5
6
+ -
12
11
13
8
9
10

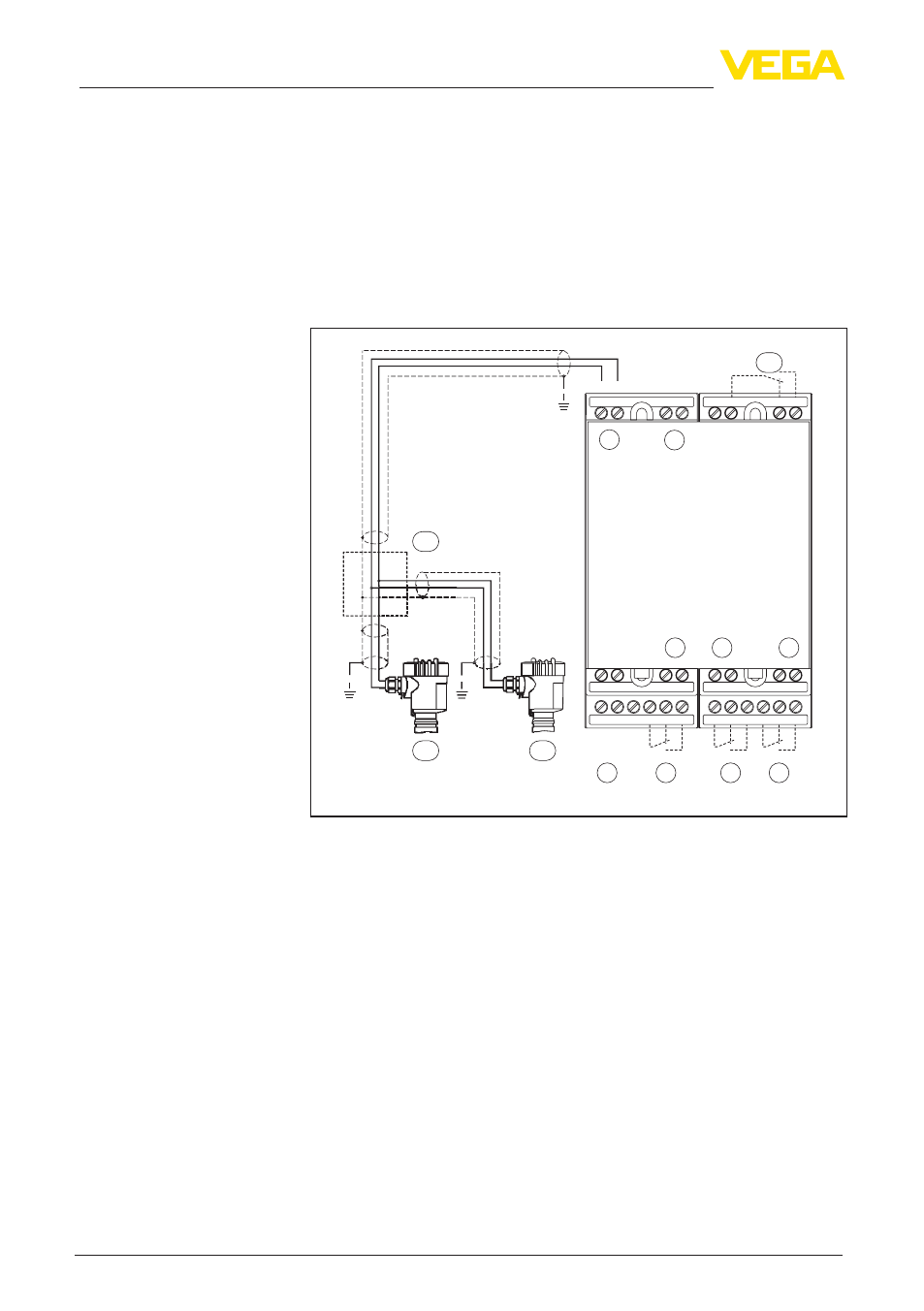

Рис. 3: Схема подключения VEGAMET 625 с двухпроводными датчиками
1 Внутреннее рабочее реле 1
2 Внутреннее рабочее реле 2
3 Внутреннее рабочее реле 3
4 Внутренний токовый выход 1
5 Внутренний токовый выход 2
6 Внутренний токовый выход 3
7 Питание VEGAMET 625
8 Вход данных измерения и питание датчика (активный вход)
9 Вход данных измерения (пассивный вход), не с Ex ia
10 Внутреннее реле сигнала неисправности
11 Двухпроводный датчик HART с адресом 1
12 Двухпроводный датчик HART с адресом 2
13 Распределитель
Схема подключения
для двухпроводных
датчиков
