8 Примеры применения
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
•
Управление насосами 2: Верхняя точка переключения – это
точка включения реле, а нижняя точка переключения – это
точка выключения реле.
При достижении определенного уровня заполнения емкость
должна опорожняться с помощью двух откачивающих насосов.
При 80 % заполнения емкости должен включаться насос с
самым коротким прежним временем работы. Если при сильном
притоке уровень продолжает повышаться дальше, то при
заполнении до 90 % должен включаться второй насос. При
заполнении до 10 % оба насоса должны выключаться.
В поле навигации DTM выберите меню "Место измерения -
Выходы - Реле".
•
Для Реле 1 и 2 установите режим работы "Управление
насосами 2".
•
Для реле установите следующие точки переключения:
– Реле 1 Верхняя точка переключения = 80,0 %
– Реле 1 Нижняя точка переключения = 10,0 %
– Реле 2 Верхняя точка переключения = 90,0 %
– Реле 2 Нижняя точка переключения = 10,0 %
На диаграмме ниже показано, как будет работать управление
насосами 2 при приведенных в данном примере установках.
Rel. 1: 80% On
On
Off
Off
On
Rel. 2: 90% On
Rel. 1, 2: 10% Off
10
30
20
20
15
t [h]
5
Rel. 1
Rel. 2

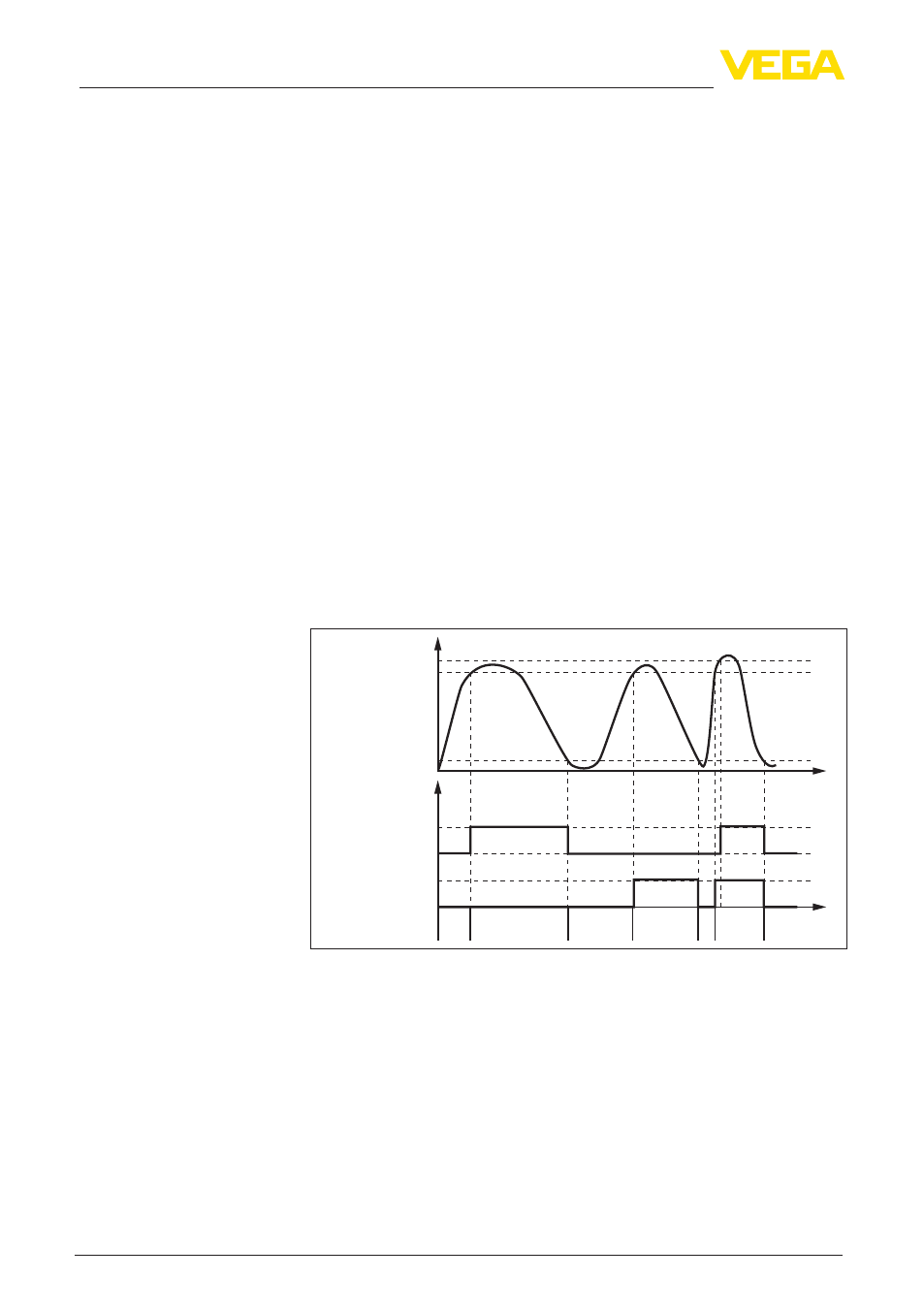

Рис. 14: Пример управления насосами 2
Режим включения для управления насосами 2
После включения устройства формирования сигнала реле
сначала выключены. В зависимости от входного сигнала и
прежней длительности включения отдельных реле после
пусковой фазы возможны следующие состояния реле:
•
Входной сигнал больше верхней точки переключения ->
Включается реле с наименьшей длительностью включения
•
Входной сигнал лежит между нижней и верхней точками
переключения -> Реле остается выключенным
Пример
Начальная установка
