8 Примеры применения
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
расхода воды. При слишком большом загрязнении расход воды
уменьшается, и поднимается уровень воды перед плотиной.
Разность уровня воды перед плотиной и после нее может
использоваться для определения степени загрязнения и
управления очистным механизмом плотины.
Уровни воды перед плотиной (верхний бьеф) и после плотины
(нижний бьеф) измеряются с помощью преобразователей
гидростатического давления VEGAWELL 72 HART. Устройство
VEGAMET 625 вычисляет разность (h3) этих двух уровней
(Место измерения 3). При превышении заданного значения
через назначенный релейный выход выдается соответствующий
сигнал, посредством которого запускается очиститель плотины.
Например: макс. уровень составляет 2 м, очиститель плотины
должен запускаться при разности 20 см.
3
4
5
h1
h3
1
2

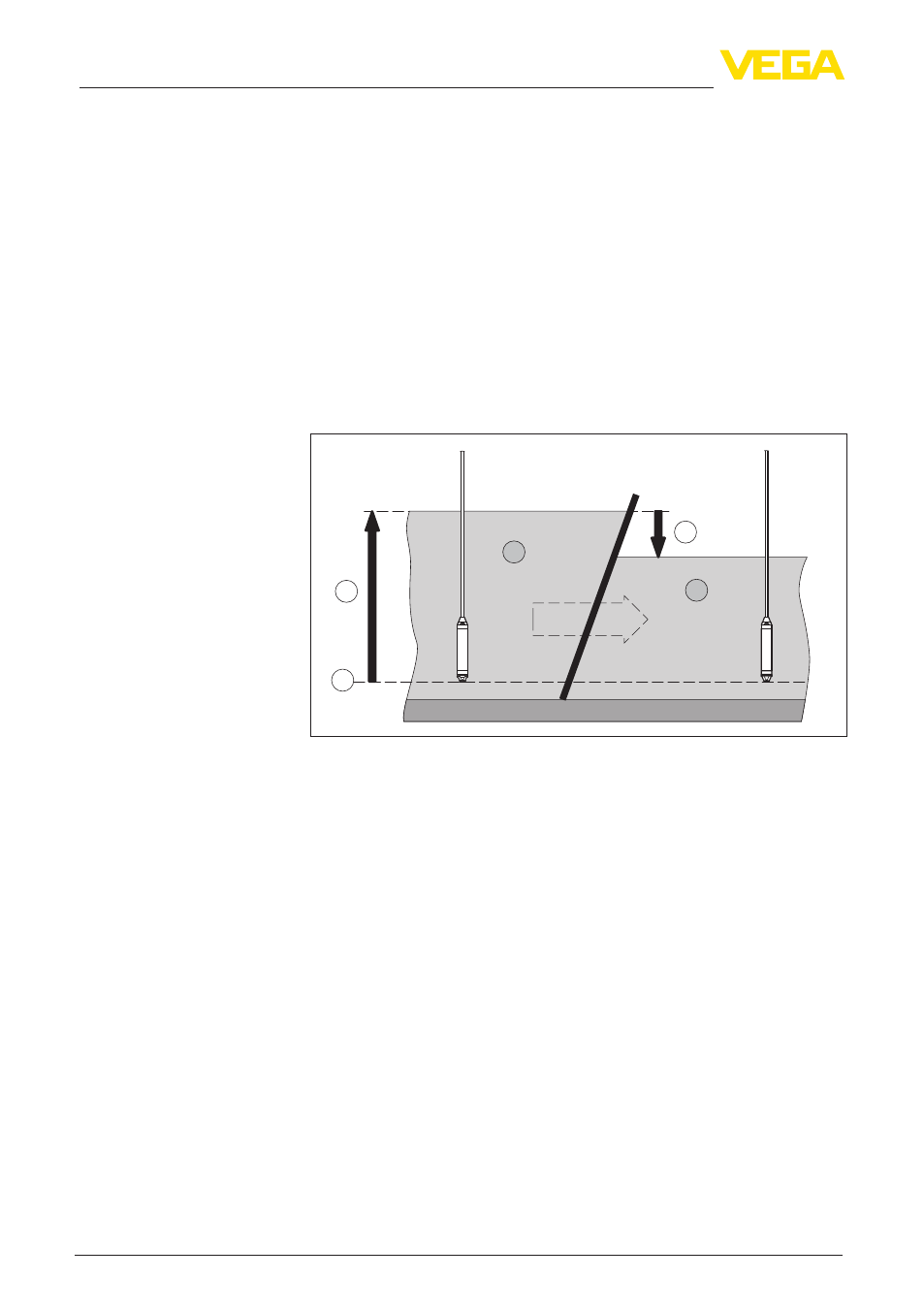

Рис. 12: Измерение разности для управления плотиной
1 Верхний бьеф
2 Нижний бьеф
3 Разность h3
4 Базовая плоскость
5 Макс. уровень h1
Для настройки на данное измерение выполнить следующее:
•
Выбор применения
– В меню "Установки устройства - Применение" выбрать
"Стандартное" и подтвердить нажатием [OK]. Клавишей
[->] перейти к следующей операции.
•
Присвоение адресов датчикам
– Связь с датчиками осуществляется в многоточечном
режиме HART, для чего сначала им нужно присвоить
адреса (см. гл."Порядок настройки").
– Подключить датчик 1 (для верхнего бьефа).
– Через меню "Сервис - Изменить адрес датчика" в меню
"Новый адрес" задать адрес HART "01".
– Отключить датчик 1 и подключить датчик 2 (для нижнего
бьефа).
– Задать адрес HART "02".
– Снова подключить датчик 1.
Пример
