6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731

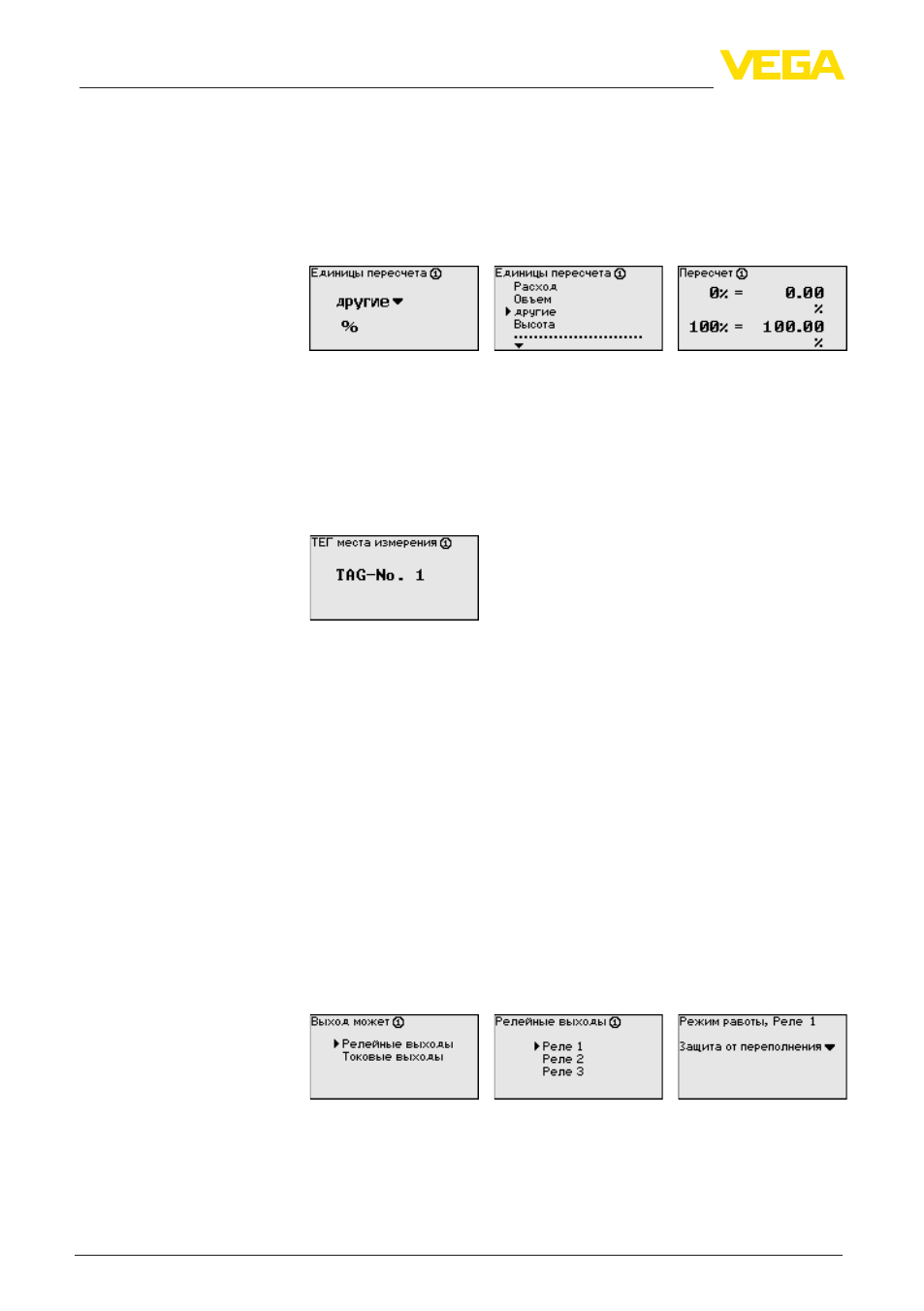

Под пересчетом понимается преобразование измеренных
значений в определенные величины и единицы измерения.
Источником для пересчета является линеаризованное
процентное значение. После пересчета вместо процентных
значений могут индицироваться значения, например, в литрах.
Возможна индикация значений в формате макс. от -99999 до
+99999.
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
В этом пункте меню можно ввести ясное обозначение места
измерения, например наименование места измерения, продукта
или емкости. В цифровых системах и в документации для
больших установок такое обозначение вводится для точной
идентификации отдельных мест измерения.
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
В меню "Выходы" осуществляется назначение релейных и
токовых выходов. Для релейного выхода нужно также выбрать
режим работы ("Защита от переполнения" или "Защита от сухого
хода").
•
Защита от переполнения: реле должно выключаться при
достижении max. значения уровня (безопасное обесточенное
состояние) и снова включаться при достижении min. значения
уровня (точка включения < точки выключения).
•
Защита от сухого хода: реле должно выключаться при
достижении min. значения уровня (безопасное обесточенное
состояние) и снова включаться при достижении max.
значения уровня (точка включения > точки выключения)
Дополнительные режимы работы "Окно переключения", "Расход"
и "Тенденция" можно настроить только через PACTware и DTM.
Выберите желаемый режим работы и сохраните нажатием [OK].
Нажатием [->] выполняется переход к следующему пункту меню.
1. Теперь нужно выбрать базовую величину для точек
переключения реле. Нажатием [->] перейти к следующему
пункту меню.
Место измерения - Пе-
ресчет
Место измерения - ТЕГ
места измерения
Место измерения -
Выходы - Релейные
выходы
