8 Примеры применения
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
•
Макс. время реакции: Время, по истечении которого
производится среднее значение и снова начинается расчет
изменения измеренного значения
•
Гистерезис: Гистерезис всегда автоматически составляет
10 % от значения параметра "Изменение измеренного
значения больше"
•
Состояние отказа: В случае неисправности реле принимает
заданное состояние
Примечание:
После включения или ошибки расчет изменения измеренного
значения и соответствующее определение тенденции могут быть
осуществлены только после выполнения двух полных циклов.
Нужно контролировать тенденцию к повышению уровня в
колодце. При повышении уровня более чем на 25 % в минуту
должны включаться откачивающие насосы. Макс. время реакции
должно составлять 1 минуту. В состоянии отказа насосы должны
выключаться.
В поле навигации DTM выберите меню "Место измерения -
Выходы - Реле".
•
Установите режим работы "Тенденция к повышению",
например, для Реле 1
•
Для параметра "Состояние отказа" выберите опцию
"Состояние переключения ВЫКЛ"
•
Введите следующие значения параметров:
– Измеренное значение больше 25 %/min.
– Макс. время реакции 1 min.
На диаграмме ниже показано, как будет работать сигнализация
тенденции при описанных в данном примере установках.
t
t
m
t
m
t
m
t
m
120
180
240
ON
OFF
60
[sec]
1
2
3
4
5
...
...
...
...
100
75
50
25
0
%
...

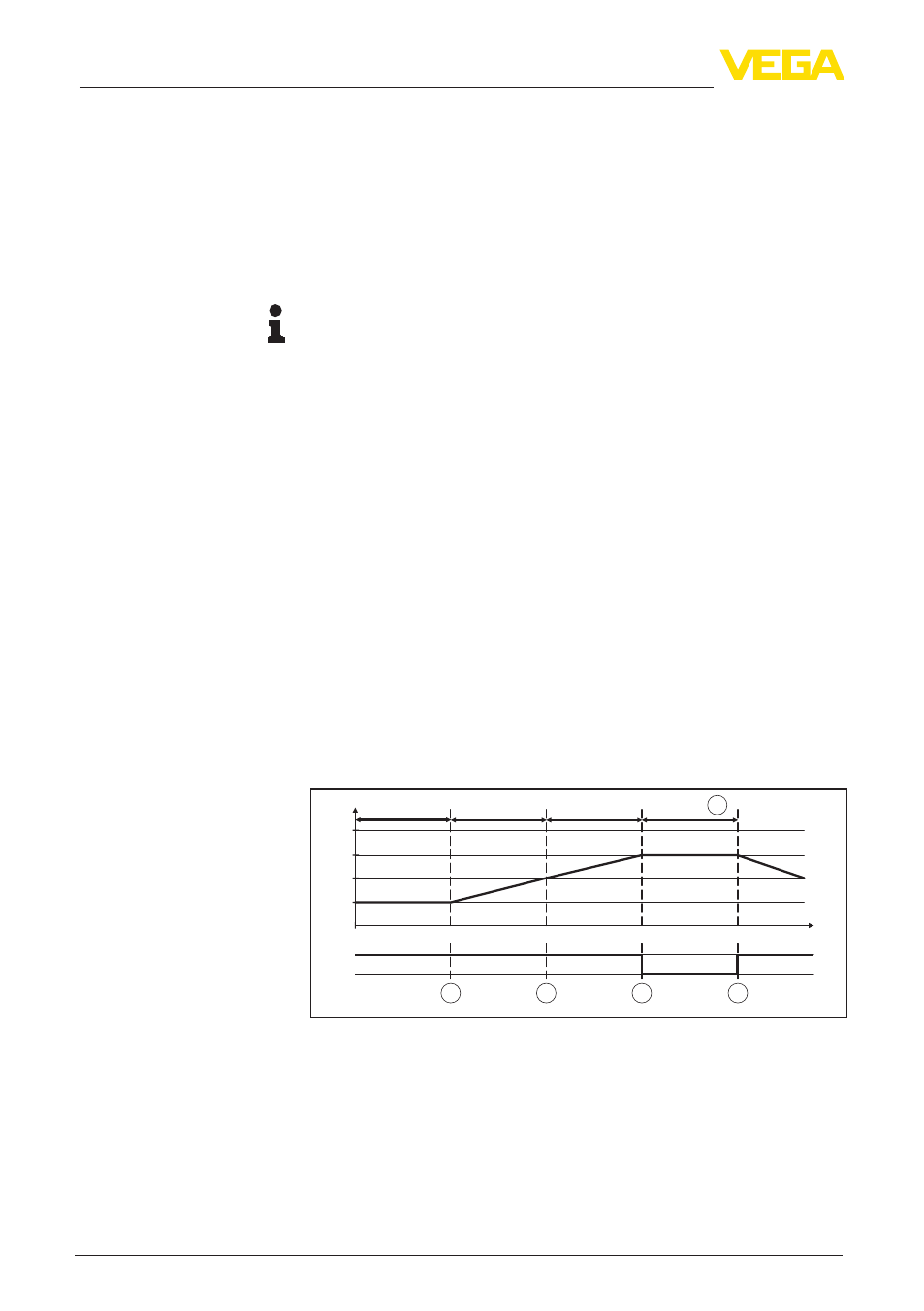

Рис. 15: Пример сигнализации тенденции
1 Старое среднее значение = 25 %, новое среднее значение = 25 %
Разность < 25 % -> Реле ВКЛ
2 Старое среднее значение = 25 %, новое среднее значение = 37,5 %
Разность < 25 % -> Реле ВКЛ
3 Старое среднее значение = 37,5 %, новое среднее значение = 62,5 %
Разность = 25 % -> Реле ВЫКЛ
4 Старое среднее значение = 62,5 %, новое среднее значение = 75 %
Разность < 25 % -> Реле ВКЛ
5 tm -> Макс. время реакции
Пример
Начальная установка
