6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
6 Настройка с помощью встроенного
модуля индикации и настройки
6.1 Система настройки
Встроенный модуль индикации и настройки предназначен для
индикации измеренных значений, настройки и диагностики
устройства VEGAMET 625 и подключенного к нему датчика.
Настройка выполняется с помощью четырех клавиш и ясного
операционного меню с возможностью выбора языка меню. На
дисплее с подсветкой информация выводится в текстовом,
цифровом и графическом виде.
Некоторые функции (например, установка почтового сервера)
встроенным настроечным модулем не обеспечиваются.
Для выполнения таких установок необходим компьютер с
программным обеспечением PACTware и соответствующим DTM.
Ser. No.
12345678
on
OK ESC
COM
3
2
1
3
6
5
7
4
1
2

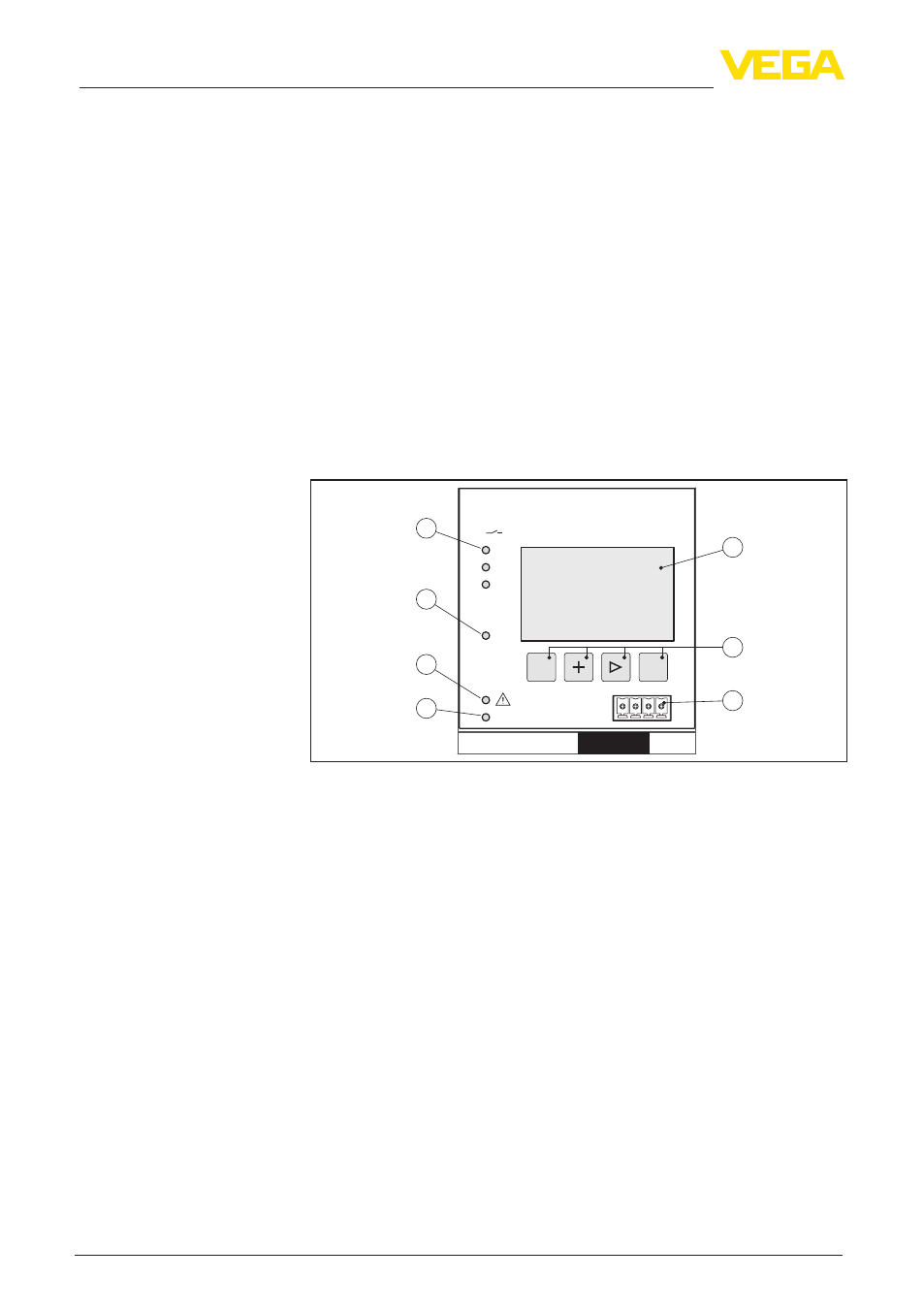

Рис. 5: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
3 Коммуникационный интерфейс для VEGACONNECT
4 Индикатор готовности к работе
5 Индикатор состояния реле сигнала неисправности
6 Индикатор активности интерфейса
7 Индикация состояния: Рабочие реле 1 - 3
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– смена меню
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
Функция
Элементы индикации и
настройки
Функции клавиш
