38
7 Начальная установка с помощью PACTware
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
Если у компьютера нет порта RS232 или этот порт уже занят, то
можно подключиться к компьютеру через порт USB, используя
адаптер USB - RS232 (арт. № 2.26900).
3 4 1 2

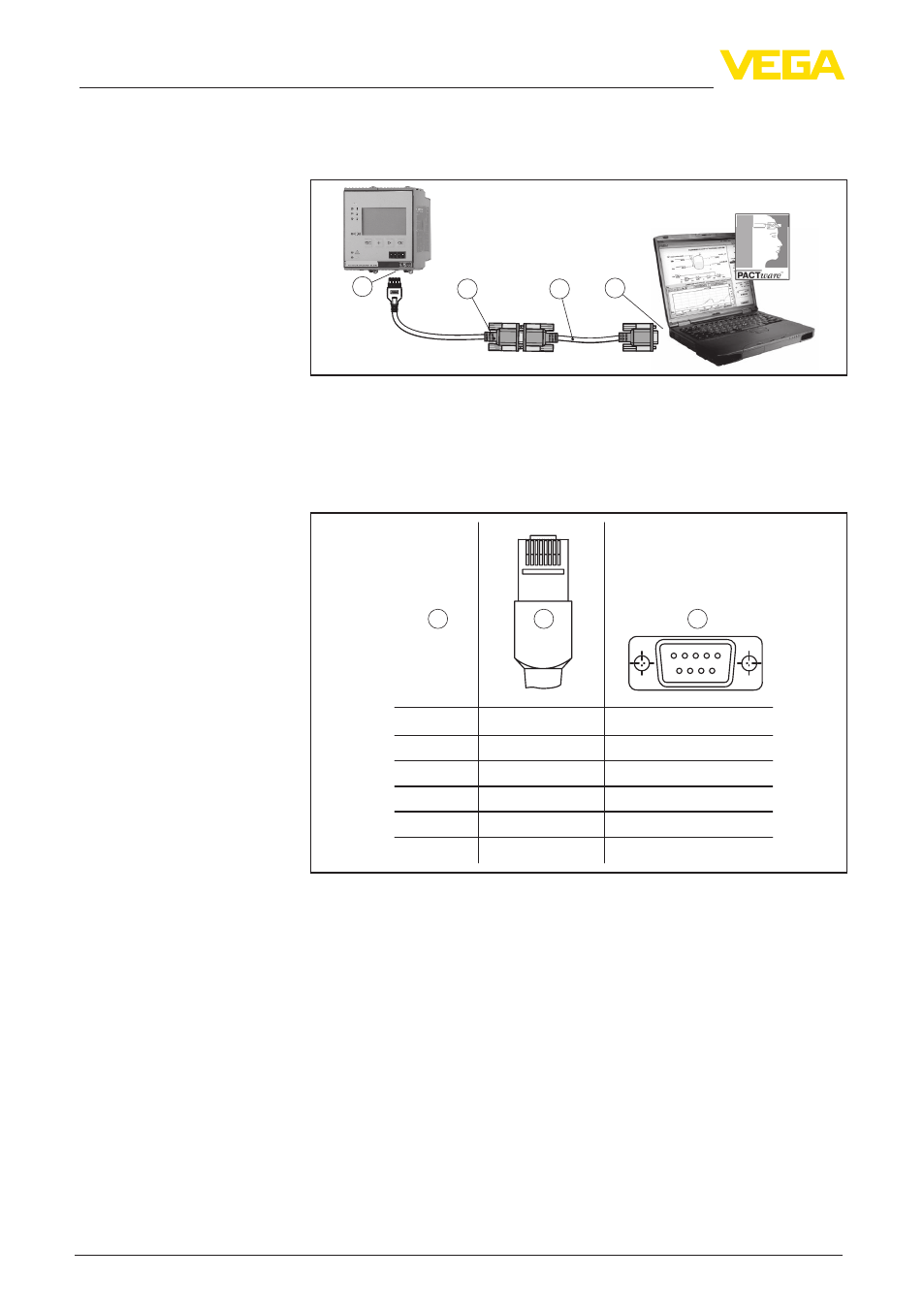

Рис. 9: Подключение ПК через RS232
1 Интерфейс RS232 на ПК
2 Нульмодемный кабель RS232 (арт. № LOG571.17347)
3 Модемный соединительный кабель RS232 (в комплекте)
4 Интерфейс RS232 (разъем RJ45)
5 4 3 2 1
6 8 7 9
1 8
2 1 3
RXD
CTS
TXD
DTR
GND
RTS
4
2
3
1
5
6
2
8
3
4
5
7
Рис. 10: Назначение контактов модемного кабеля RS232
1 Обозначение интерфейсного кабеля
2 Назначение контактов штекера RJ45 (вид с контактной стороны)
3 Назначение контактов штекера RS232 (вид со стороны пайки)
7.2 Параметрирование с помощью PACTware
Конфигурирование может также выполняться с помощью
персонального компьютера с программным обеспечением для
настройки PACTware с интегрированными в него драйверами
устройства (DTM) по стандарту FDT. В состав Коллекции DTM
вместе со всеми имеющимися DTM включается текущая версия
PACTware. Драйверы DTM могут интегрироваться и в другие
программные оболочки, соответствующие стандарту FDT.
Назначение контактов
модемного кабеля
RS232
Условия
