8 Примеры применения
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
8.6 Измерение расхода
Для измерения расхода в открытых водотоках используется
сужение или нормированный лоток. Такое сужение создает
соответствующий расходу обратный подпор, и исходя из высоты
подпора рассчитывается расход. Расход выдается на релейный
или токовый выход через соответствующее число импульсов.
В зависимости от вида и исполнения каждый лоток создает
различный подпор. В устройстве имеются данные для
следующих лотков:
•
Лоток Палмера-Боулюса
•
Лоток Вентури, трапецеидальный водослив, прямоугольный
водослив
•
Треугольный водослив, V-образный водослив
Начальная установка
Для конфигурирования места измерения расхода требуется
PACTware и DTM. В примере описано измерение расхода с
помощью радарного датчика. Начальная установка выполняется
в следующем порядке:
•
Выбрать расход в качестве измеряемой величины
•
Выполнить установку
•
Выбрать лоток (кривую линеаризации)
•
Задать пересчет
•
Параметрировать импульсные выходы
В окне DTM "Измеряемая величина" выберите опцию "Расход" с
соответствующими единицами.
Установка Min.: введите соответствующее значение для
0 %, т.е. расстояние от датчика до измеряемого продукта при
отсутствии расхода. В примере ниже это расстояние равно
1,40 m.
Установка Max.: введите соответствующее значение для
100 %, т.е. расстояние от датчика до измеряемого продукта при
максимальном расходе. В примере ниже это расстояние равно
0,80 m.
100%
0,80m (d)
=
400m
3
/h
=
0%
1,40m (d)
=
0m
3
/h
=

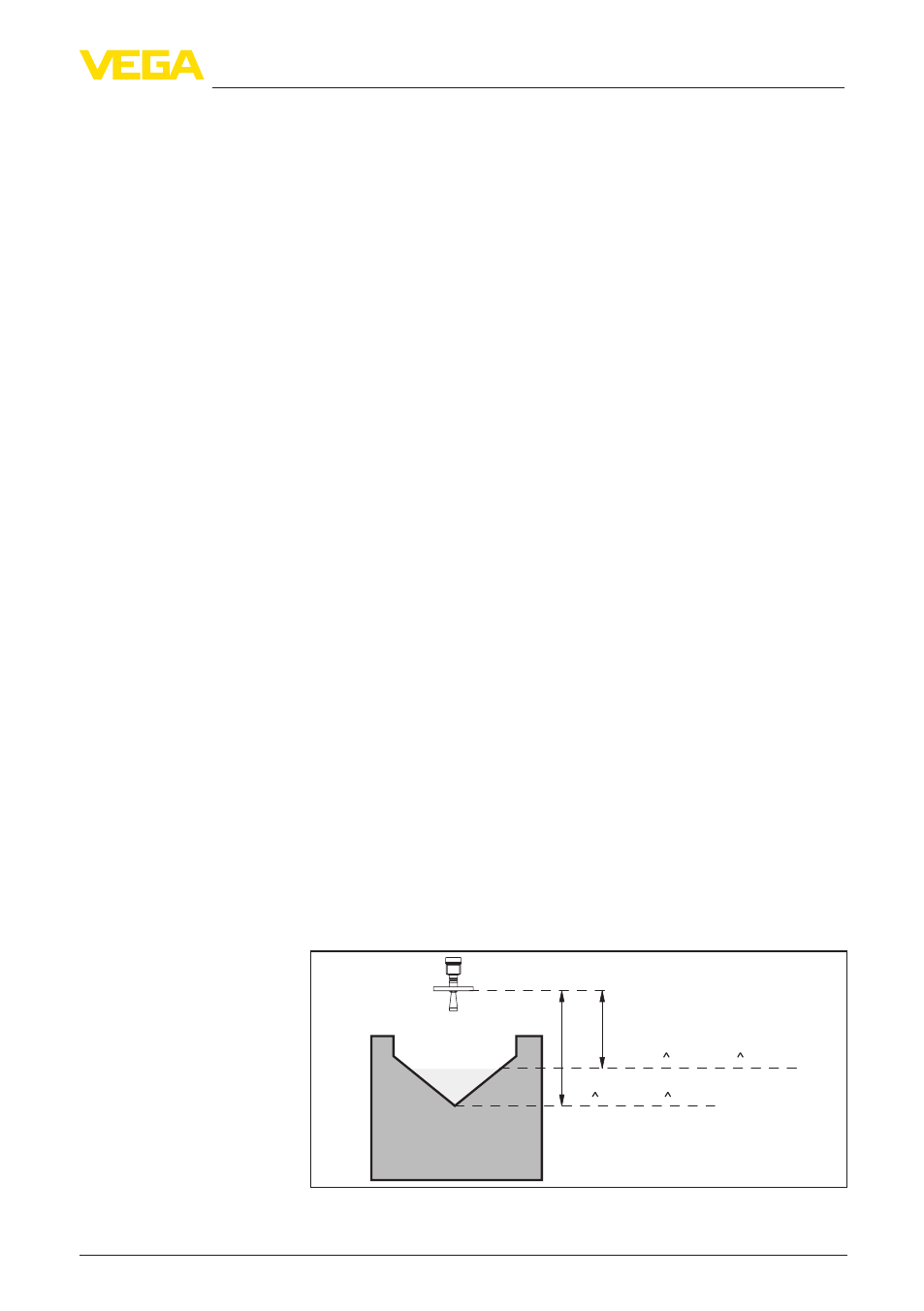

Рис. 16: Установка для измерения расхода с треугольным водосливом
Принцип действия
Лоток
Измеряемая величина -
Расход
Установка
