VEGAMET 515 45
Параметрирование
d
t
%
4 n=4
t a
t ges.
3 2 1
b z
d
t
%
4 n=4
t a
t ges.
3 2 1 b z

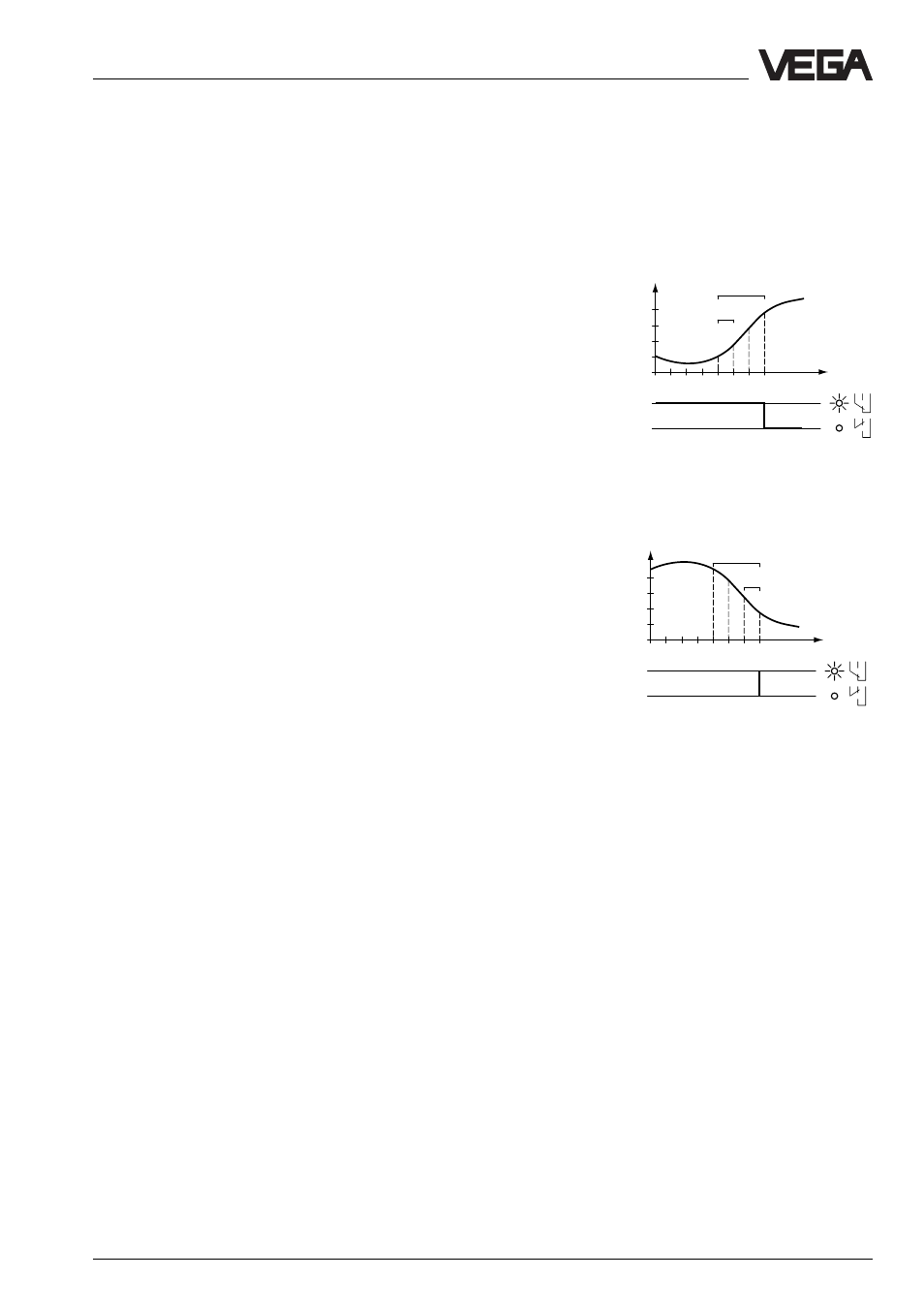

Определение тенденции
Определяется изменение уровня заполнения в пределах времени цикла (ta) и после окончания
всех циклов (n) из суммы изменений уровня заполнения высчитывается среднее значение.
Если это среднее значение превышает определенное раннее процентное значение, то
срабатывает определение тенденции, т.е. включенное реле обесточивается. При выборе
“Raising tendency” или “Falling tendency” не высвечиваются пункты меню “Deviation in %”и
“Deviation period”.
–– Режим тенденции повышения
Реле обесточивается, если
возросшее среднее значение
“t tot” превышает определенное
ранее % значение.
Тенденция понижения
Такая же зависимость функции,
но при снизившемся среднем
значении.
–– Отклонение в % 2 Если изменение уровня заполнения превы-
шает указанное здесь % значение, то сра-
батывает определение тенденции 0…110 %.
Например 2 % (изменение) на t tot
–– Отклонение по времени
–– Время цикла
в сек 60 Диапазон регулирования 0…999 сек
например 60 сек соответствует 1 мин
–– Количество циклов 4 Диапазон регулирования 0…99 циклов.
Пример: t tot = ta • n = 60 • 4 = 240 сек = 4
мин, т.е. после каждых 4 мин в среднем значе-
нии появляется отклонение, и результат
сравнивается с указанным отклонением в %,
здесь в примере = 2 %.
Релейный
выход
ta = времени цикла
n = количеству циклов
Релейный
выход
ta = времени цикла
n = количеству циклов
