30

VEGAMET 515

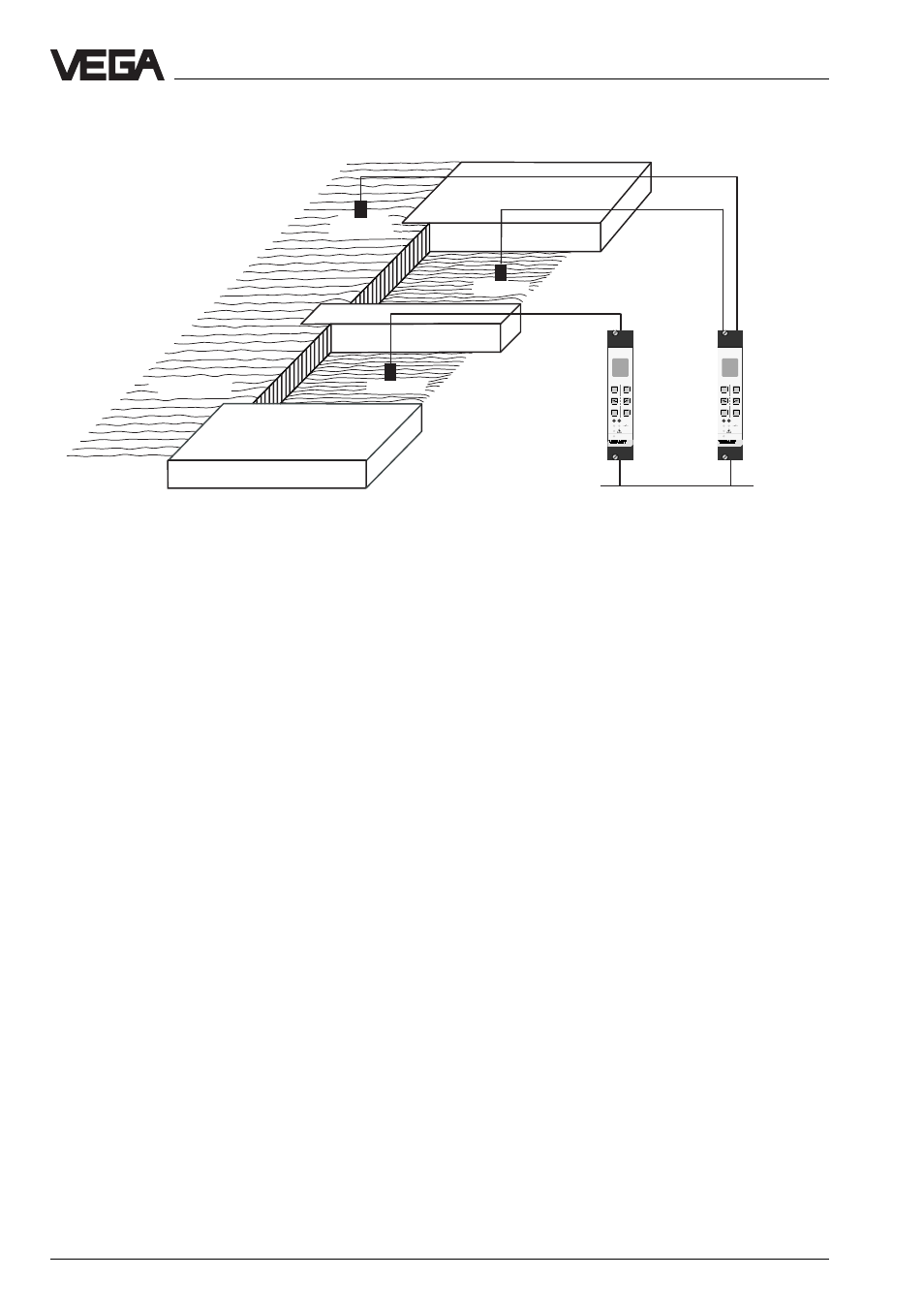

На примере управления помостами с
приборами показаны два комбинированных
измерения.На каждом помосте с одним
VEGAMET 515 измеряется разница
уровня.Собственно для каждого VEGAMET
необходимы два датчика. Но так как уровень
верхнего бьефа действителен для обоих
VEGAMET, то достаточен и один датчик.
Входной сигнал от датчика 1 (верхний бьеф)
передается через DISBUS-проводку от одно-
го VEGAMET(MET04) к другому VEGAMET.
Величина измерения от датчика 1 может ис-
пользоваться обоим устройствами форми-
рования сигнала.

Конфигурация

515V

CONNECT

%

100

+

-

OK

ESC

on

1

2

515V

CONNECT

%

100

+

-

OK

ESC

on

1

2

Пример: управление помостами с приборами

Датчик 1

Датчик 2À

Датчик 2В

помост1

помост 2

Верхний
бьеф

DISBUS

„local MET“

„MET04“

вход2

вход1
