VEGAMET 515
39
7.5
Выбор линеаризированной
кривой
Формирование сигнала VEGAMETможет
быть приспособлен к различным формам
емкостей.Для этих целей Вы можете
выбирать между различными
линеаризированными кривыми:
- линейная (заводская регулировка)
- лежащий цилиндрический резеруар
- сферический резервуар
- линеаризированная кривая 1
- линеаризированная кривая 2
- линеаризированная кривая 3
Линеаризированные кривые 1 … 3
Вы можете сами высчитать
(см. соответствующий раздел).
После линеаризирования можно в меню
„Parameter adjustment outputs“ каждому
желаемому выходу придать
линеаризированную величину
(пункты меню „prop. to…“ и „Unit…“).
Параметрирование
7.6
Время интегрирования

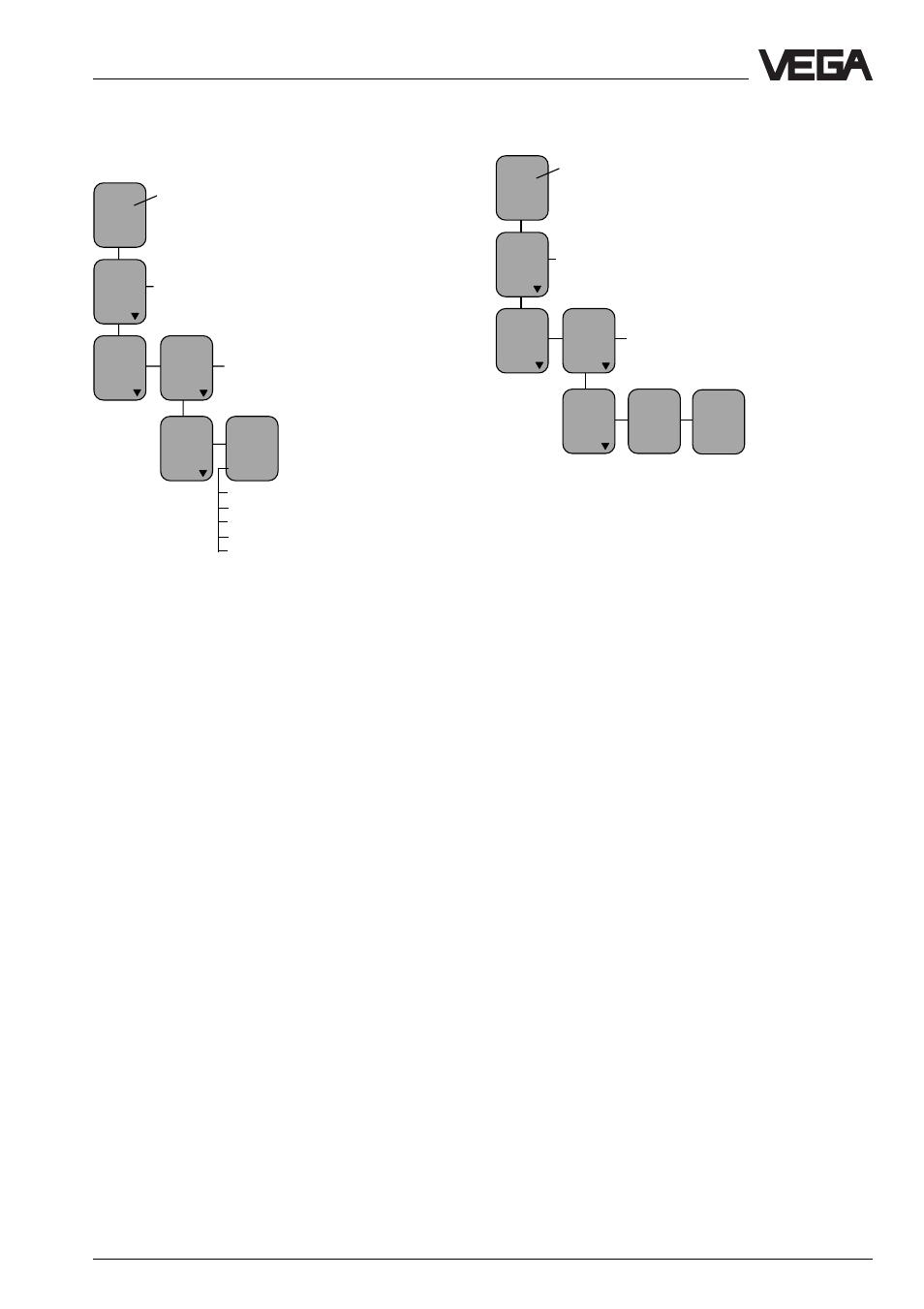

TAG-
No.
1
%
xx,x
Param.
TAG-
No. 1
Adjust-
ment
Signal
condit
ioning
Scaling
Lin.-
curve
linear
TAG-
No.
1
%
xx,x
Param.
TAG-
No. 1
Adjust-
ment
Signal
condit-
ioning
Scaling
Integr
ation
time
s
0
Lin.-
curve
linear
Индикация
измеряемого
значения
Если время интегрирования установлено
на 0 сек (заводская установка), любое
быстрое изменение поверхности
заполняемого материала (например,
волнообразное движение) тотчас же
улавливается и интерпретируется как
изменение уровня заполнения.
Последствием этого является то, что все
выходные значения VEGAMET будут
реагировать на эти волновые движения.
Для того, чтобы это предотвратить,
время интегрирования нужно увеличить
(у VEGAMET возможно max. 600 сек).
Чем больше установлено число,
тем меньше влияет это на измерение.
Индикация
измеряемого
значения
Cylindrical tank
Spherical tank
Lin-curve1
Lin-curve2
Lin-curve3
