VEGAMET 515
Параметрирование
d
t
b z
d
t
b z
d
t
b z
d
t
b z
>55 %
<45%

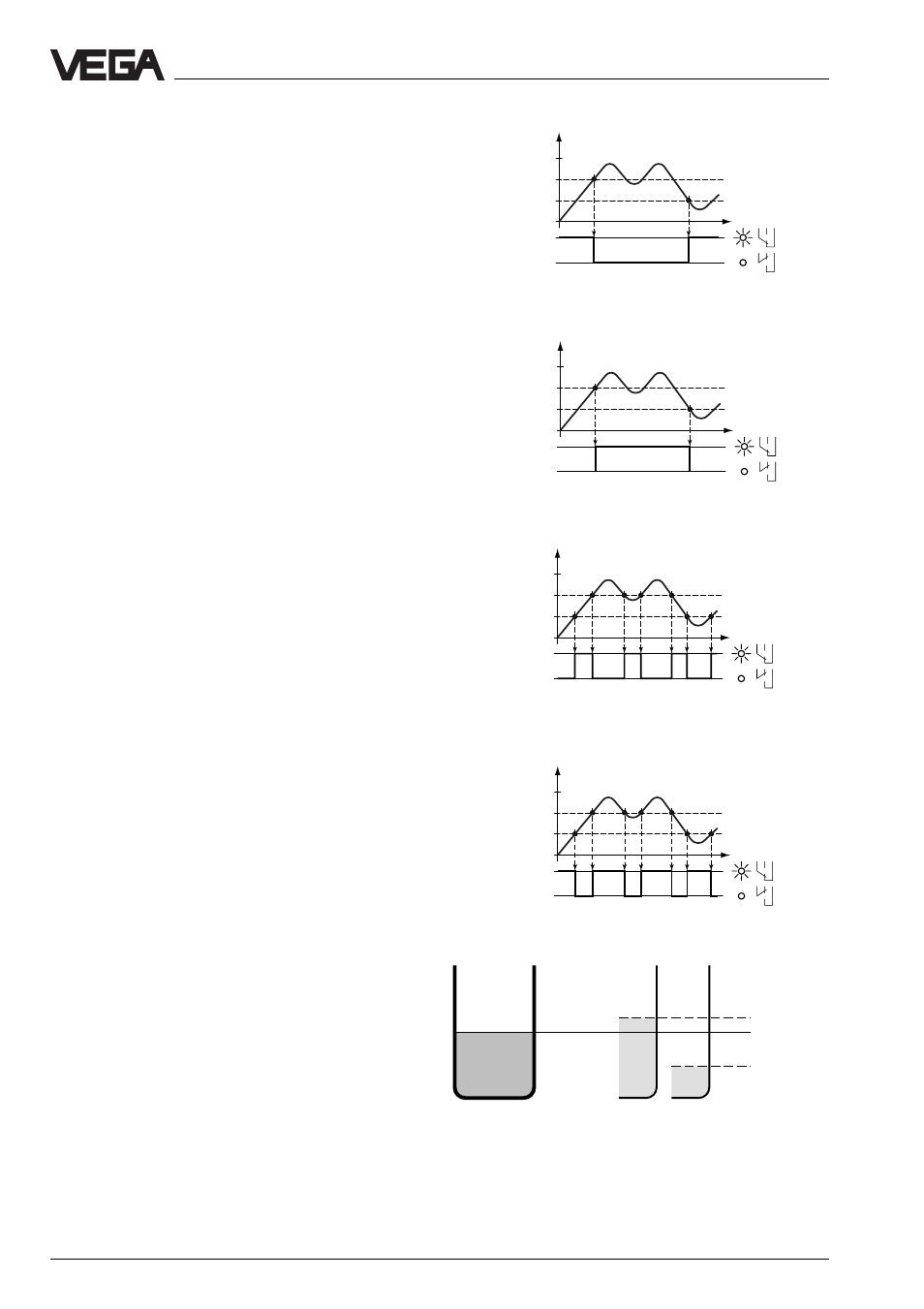

Режим реле защиты от перелива
В точке переключения “Верхний” реле
обесточено (безопасное состояние).
Режим реле защиты от низкого уровня
Реле обесточивается в точке
переключения “Нижний”
(безопасное состояние).
Режим реле окна переключения on
В пределах окна переключения реле
включено.
Режим реле окна переключения off
В пределах окна переключения реле
обесточено.
Режим реле наблюдения
Выбранное реле будет включено. Нажатием
на клавишный переключатель (размыкающий
контакт открыт), прежде всего,
замораживается действительное измеряе-
мое значение и, исходя из этого, при выходе
за нижнюю границу (Low) или верхнюю
границу (High) реле обесточивается. После
возвращения в исходную позицию и нового
нажатия клавишного переключателя
действительное измеряемое значение снова
замораживается.
Измеряемая
величина
Верхний
Нижний
Релейный
выход
Измеряемая
величина
Верхний
Нижний
Релейный
выход
Измеряемая
величина
Верхний
Нижний
Релейный
выход
Измеряемая величина
Верхний
Нижний
Релейный
выход
Измер.
величина
50 %
Реле
отключен
Верхний 5 %
Нижний –5 %
