18

VEGAMET 515

1)

Input 5

Input 5

Input 2

Input 4

Input 4

6

Конфигурация

6.1

Конфигурация места измерения, два независимых измерения

Конфигурация

Конфигурация места измерения обычно про-
водится уже на заводе. если необходимы
принципиальные изменения конфигурации
места измерения, то сначала нужно
осуществить „Reset to single measurement“
или „Reset to combi measurement“ (с „Reset
to single measurement“ VEGAMET будет
подготовлен для конфигурации двух незави-
симых одиночных измерений. С „Reset to
combi measurement“ он будет подготовлен
для конфигурации комбинированных
применений). Лишь затем можно изменять
регулировки в пунктах меню применение,
датчики, вид и опции.Пройдите для этого
отдельные пункты меню в указанной
последовательности. Возможности
регулировки или выбора всегда зависят от
того, что было установлено в предыдущем
пункте меню. Если, например, в пункте
меню “Использование” установили “уровень
заполнения”, то в пункте меню “Тип датчика”
можно выбрать только такой тип датчика,
который пригоден для определения уровня
заполнения.

Как только в пункте меню „Option“
осуществена и подтверждена регулировка,
на дисплее появляется сообщение : „TAG
being created!“.

Применение 4/20 mA выбирается, если Вы
хотите подключить к VEGAMET датчик
другого изготовителя.

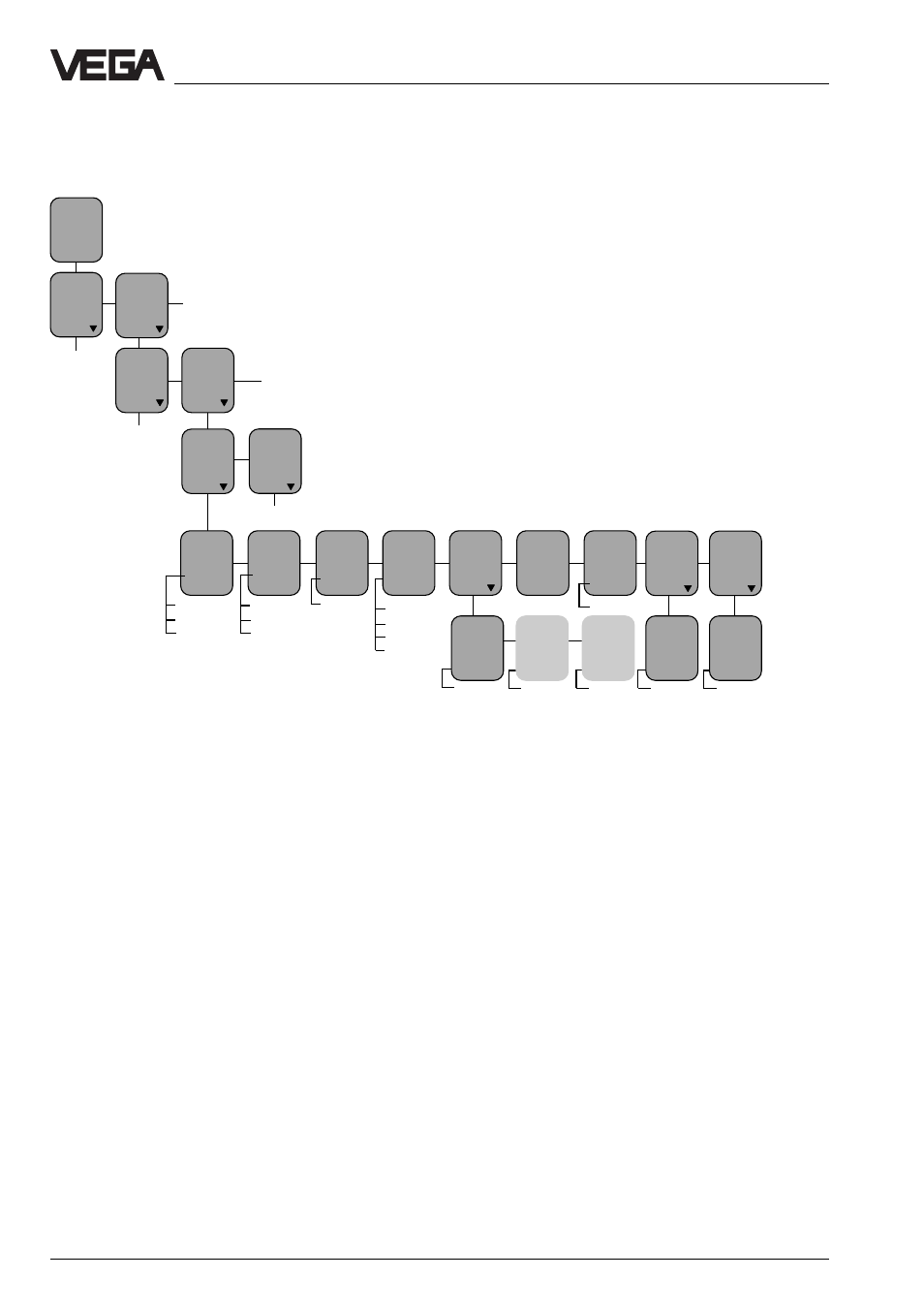

На следующих рисунках представлены
другие варианты использования. Кроме того
Вы видите какие регулировки Вы должны
осуществить в пунктах меню „Sensor type“
и „Mode.

Пункт меню „Location D“ появляется лишь
тогда, когда в пункте меню „Option“ уста-
новлены „Offset correction“или „Real value
correction“. Пункт меню „Location E“
появляется лишь тогда, когда установлена
„Option“ „Density correction“ или „DK-
correction.

Confi-
gura-
tion

Config
inputs

Config
meas.
bop

TAG 1
level

Appli-
cation

level

Sensor
type

Hydro-
statik

Mode

Stan-
dard

Option

no
option

Sensor
coordi-
nation

TAG
ID

TAG -
No.
1

Location

A

Input
no.1

Fault
signal
?

on

Param.
TAG-
No. 1

TAG -
No. 1
%
xx,x

off

Tare

Moni-
toring

Input
from

under-
fined

I

nput

from

under-
fined

Location
D

input
no.4

Location
E

Input
no.4

TAG 2
level

like TAG 1

1)

1)

1)

1)

Регулировки в этих пунктах меню могут быть
изменены, если перед этим был проведен
„Reset to single measurement“ (под пунктом
меню „Additional functions“).

0/4-
20mA
gauge
pressure

capac.
VEGADIF
VEGABAR

Dif-
ference

offset cor.

real value cor.

density cor.

DK-cor.
