Электрическое подключение
3.1 Указания по подключению
Для электрического подключения следует
принимать во внимание следующие осно-
вополагающие указания:
- подключение должно производиться в
соответствии со специфическими для
данной страны стандартами по установ-
ке (например, в Германии в соответствии
с предписаниями VDE)
- проводка проводов между VEGAMET и
датчиком может проводиться двух-
жильным кабелем, имеющимся в прода-
же
- Если ожидаются сильные электромаг-
нитные наводки, мы рекомендуем экра-
нированный кабель. Экран должен быть
заземлен с двух сторон
- сопротивление проводов, указанное в
технических данных, не может быть
превышено
- если ожидается повышенное напряже-
ние, мы рекомендуем электронику дат-
чика со встроенной защитой от
перенапряжения или установку
приборов защиты от перенапряжения
VEGA
- питающее напряжение VEGAMET долж-
но быть небольшим. Для того чтобы
поддерживать класс защиты II. При
использова-нии VEGASTAB 593 достига-
ется надежное разделение электричес-
ких цепей сети согласно DIN VDE 0106,
часть 101.
3.2 Указания по
подключению для Ех-
применения
Устройства формирования сигнала
должны устанавливаться вне
взрывоопасных обла-стей или должны
применяться средства Ех-защиты.
Ex-разделительная камера
Для достижения больших воздушных
промежутков необходимо монтировать к
месту подключения VEGAMET Ex-раздели-
тельную камеру. Провода идут сначала
через разделительную камеру, а затем
подключаются. Закрепите разделительную
камеру нижним стопорным винтом.
Обратите внимание на руководство по экс-
плуатации для несущей конструкции
BGT 596 Ex.M.
Вид защиты при Ex-применении
При Ex-применении необходим вид защиты
IP 20 . Прикройте для этого промежутки и
незаполненные разъемы соответствующей
глухой крышкой.
Монтаж в несущей конструкции
Если Вы монтируете VEGAMET с
Ex-применением в несущей конструкции,
необходимо применять VEGA-Ex-разъем.
Сохраняйте расстояние до плат со штекер-
ным разъемом других изготовителей при-
мерно 10 mm (2 TE). Если Вы хотите
монтировать VEGAMET в несущую конструк-
цию с левой стороны, Вы должны перед
разъемом прибора вмонтировать глухую
крышку примерно 20 mm (4 TE).

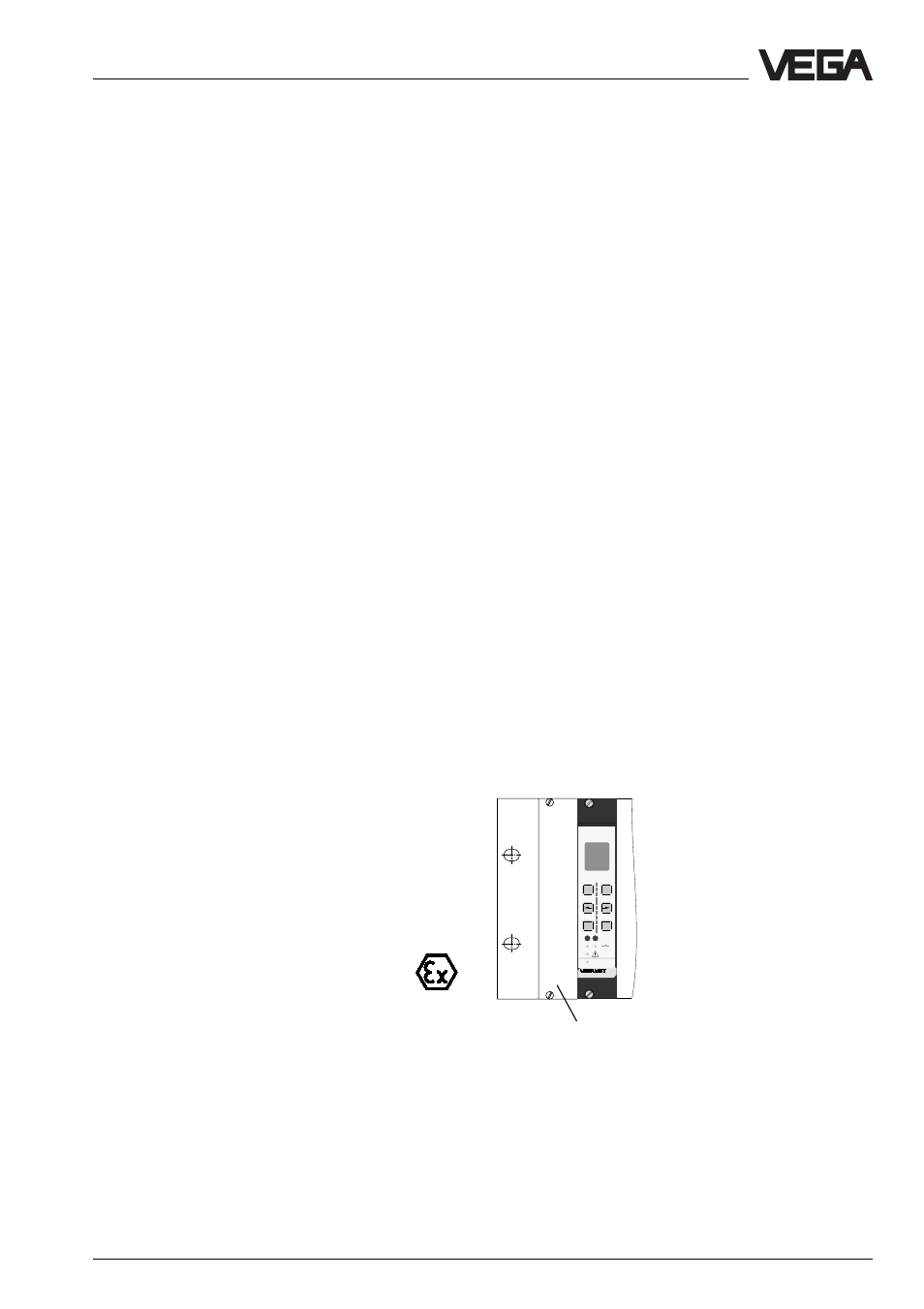

Глухая крышка
(4 TE)
