Релейные выходы, Параметрирование – Инструкция по эксплуатации VEGA VEGAMET 515
Страница 43
VEGAMET 515
43
Параметрирование
Param.
TAG-
No. 1
TAG -
No.
1
%
xx,x
Adjust-
ment
Signal
condit-
ioning
Out-
puts
mA
outputs
Volt-
outputs
Relay
outputs
Relay
output
1
Relay
output
2
prop.to
Per
cent
Unit
0,0%
Mode
Over-
fill
protec
Low
%
0,0
Fail-
ure
mode
off
Add.
func-
tions
Scan
time
s
1
No. of
scans
10
lkerelay output1
High
%
100,0
Deviat-
ion
s
1,0
Deviat-
ion
period
Switch
ing
delay
t off
s
0
t on
s
0
Monit.
on
Low &
High

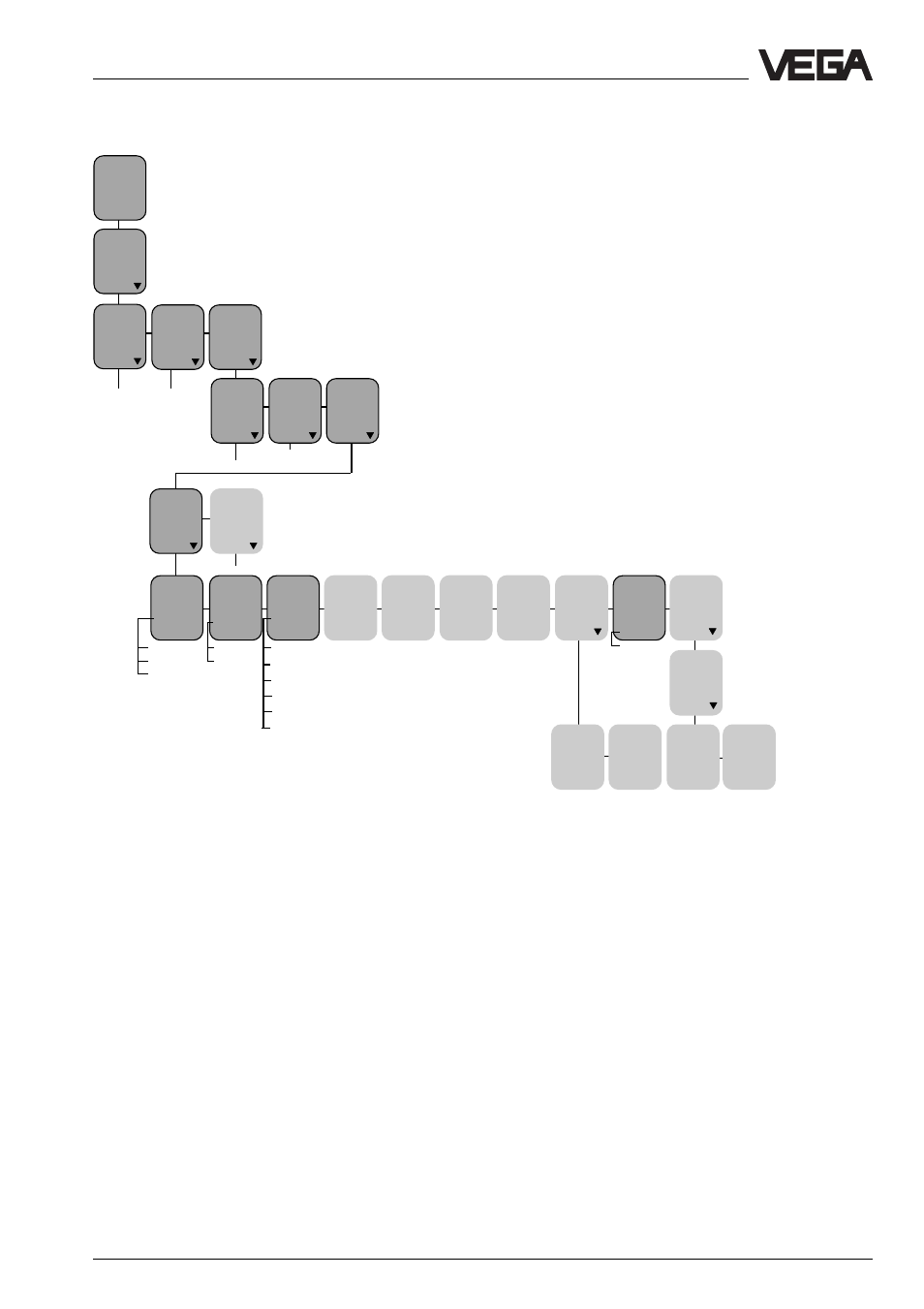

Релейные выходы
В пункте меню “prop.to” выберите измеряе-
мую величину, на которую реагирует реле.
Вы можете выбрать, например, между
процентом и объемом ( “prop.to volume”
имеет смысл тогда, когда Вы выбрали в
“Conditioning - Linearisation curves”, например
цилиндрический резервуар или свободно
определяемую линеаризированную кривую).
В следующем пункте меню Вы можете
выбрать подходящую единицу измерения. В
пункте меню “Mode” можно выбрать режим
реле. Некоторые режимы реле описаны на
следующих страницах.
Если выбран режим “Raising tendency” или
“Falling tendency“, появляются пункты меню
“Deviation”, “Deviation period”, “Scan time” и
„Number of scans”.
У всех других режимов появляются
пункты меню “Low”(нижний) и
“High”(верхний).
Там Вы можете определить точки
переключения для реле.
Пункт меню “Failure mode” появляется
всегда. “Failure mode off” влияет так, что
реле обесточивается, если появляется
неполадка (например, короткое замыкание
датчика). “Failure mode hold” влияет так,
что при неполадке сохраняется рабочее
состояние реле.
В “Add‘l functions” Вы можете установить
задержку включения (t on) и задержку вык-
лючения реле (t off) max. на 600 сек (при
режимах реле “Raising tendency” или
“Falling tendency” нельзя изменять
задержку переключения).
hold
Dry run protec.
Switching window
on
Switching window
off
Raising tendency
Falling tendency
(monitoring)
0,00 %
Tare %
Volume
Height
Pressure
