4 масштабирование, Параметрирование – Инструкция по эксплуатации VEGA VEGAMET 515
Страница 38
38
VEGAMET 515
TAG -
No. 1
m
2,341
100 %
0 %
h=1,5 m
h=4,5 m
7.4
Масштабирование
Регулировки при масштабировании определя-
ют, какие численные значения и какие
единицы действительно индицируются на
индикаторе измеряемого значения (самый
высший пункт меню). В пунктах меню “0 %
correspond to…” и “100 % correspond to…” Вы
можете кнопками [+] или [–] и [OK] ввести
значения, которые должны индицироваться
при 0 % и 100 % заполнения. В пункте меню
“Decimal point…” Вы определяете положение
десятичной точки. В следующем пункте
меню “prop. to…” после нажатия [+] или [–]
Вы получаете список измеряемых величин:
процент, масса, объем, давление и т.д.,
которые Вы можете выбрать и запомнить
кнопкой [OK]. В соответствии с этим в
пункте меню “Unit…” появится новый
список, например, m, dm, cm, mm, ft, yd и in,
если Вы выбрали “Height” (см. главу “8 Ос-
новные величины и единицы). После масшта-
бированияя можно в меню „Parameter
adjustment output“ каждому желаемому
выходу придать масштабированную
величину (пункты меню „prop. to…“ и
„Unit…“).
TAG-
No.
1
%
xx,x
Param.
TAG-
No. 1
Adjust-
ment
Signal
condi-
tioning
Scaling
Unit
– –
Prop.
to
unde-
fined
Deci-
mal-
point
888,8
100%
corres-
ponds
1000
0%
corres-
ponds
0
0%
corres-
ponds
1500
100%
corres-
ponds
4500
Deci-
mal-
point
8,888
2,341 m
Percent
Pressure
Mass
prop.
to
Höhe
Unit
m
dm
cm
….
Параметрирование
Индикация
измеряемого
значения

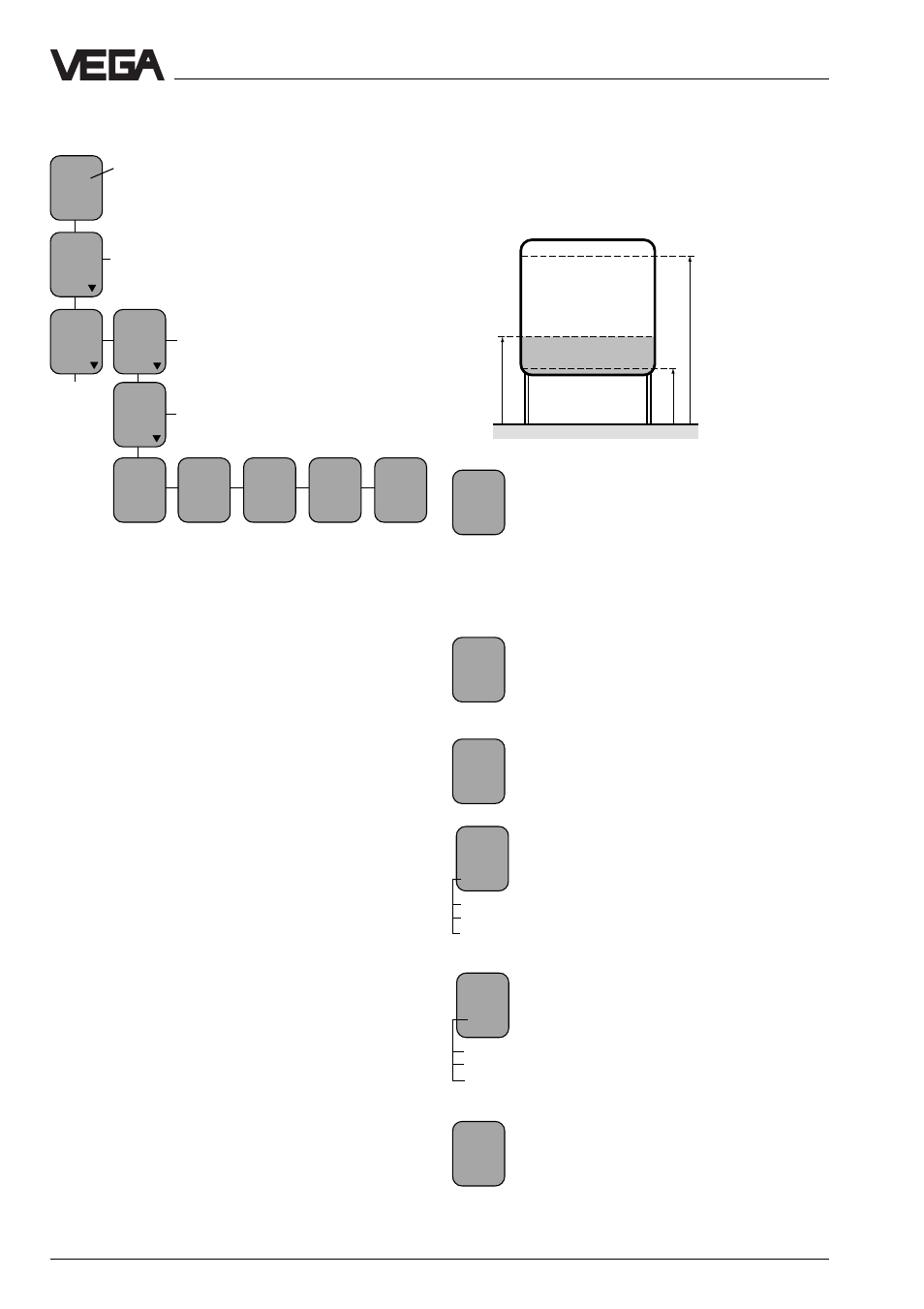

Пример масштабирования
У Вас высоко расположенный резервуар и Вы
хотите, чтобы уровень заполняемого
материала был указан в метрах с тремя
знаками после запятой.
Установите в этом пункте меню
число 1500 (кнопками [+], [–] и [OK]).
Это соответствует уровню
заполнения при 0 % (если Вы хотите
более низкую разрешающую способность
индикации измеряемого значения, Вы
можете установить также 150 или 15).
Установите в этом пункте меню
число 4500(кнопками [+], [–] и [OK]).
Это соответствует уровню заполне-
ния при 100 %.
Установите десятичную точку как на
рисунке (кнопками [+], [–] и [OK]).
Выберите в этом пункте меню обо-
значение “Height” (кнопками [+], [–]
и [OK]).
На основе выбора в предыдущем
пункте меню “Height” Вы получите
список единиц измерения высоты
(mm, dm, cm, m, yard…). Выберите m
(кнопками [+], [–] и [OK]).
В индикации измеряемого значения
Вы увидите теперь масштабирован-
ное значение.
