4 Настройка
4.1 Элементы индикации и
регулировки
На монтажной плате находится поворотный
переключатель. Он служит для установки
адреса прибора DISBUS. Эта установка
необходима, если измеряемые величины пе-
реносятся через DISBUS на внешне подклю-
ченные приборы, например на индикаторный
прибор VEGADIS 174, VEGACOM 557 или на
другой VEGAMET. У этих внешних приборов
возможно при помощи адреса определить
принадлежность измеряемой величины к
точке измерения.
Диапазон регулировки 1 … F соответствует
адресам DISBUS 1 … 15.
Заводская установка: 1
Указания:
При установке адреса 0 VEGAMET не
участвует в коммуникации DISBUS.
Поворотный переключатель
Установленный адрес прибора DISBUS
может индицироваться на LC-индикаторе.
Указание:
Если несколько VEGAMET объединены через
DISBUS, каждый адрес может устанавли-
ваться лишь один раз.
Положение поворотного переключателя
поворотный
переключатель

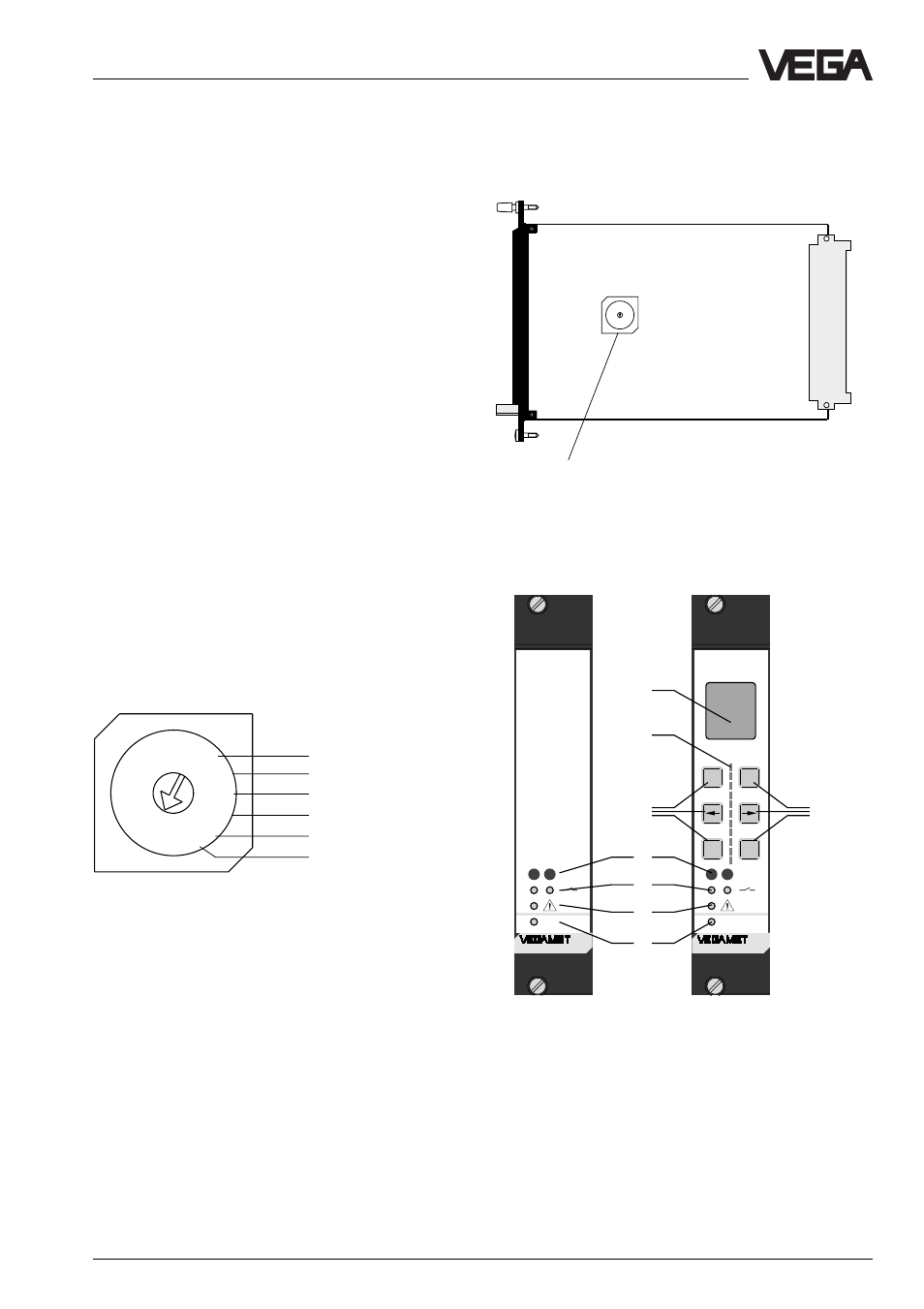

Передняя панель VEGAMET 514 V
Без модуля
С модулем
регулировки
регулировки
1 LCD c текстовой индикацией (4-строчная
по 6 знаков каждая)
2 LED-матрица (желтая) для квазианалоговой
индикации измеряемых значений.
3 Кнопки для выбора меню
4 Гнездо для подключения VEGACONNECT
5 (желтый) LED светится при включенном реле
(стандартная регулировка)
6 (красный) LED светится, когда реле обесточено
7 (зеленый) LED светится, когда подано рабочее
напряжение
