VEGAVIB 3 3
4.2 Устройство формирования сигнала VEGATOR 534 Ех
Регулировочные элементы
Запуск в работу
Режим В
означает при покрытом вибрирующем
элементе
- реле выхода 1 включено
- транзисторный выход 1 открыт
- LED-релейный выход 1 не светится
означает при непокрытом вибрирующем
элементе
- реле выхода 1 обесточено
- транзисторный выход 1 закрыт
- LED-релейный выход 1 светится

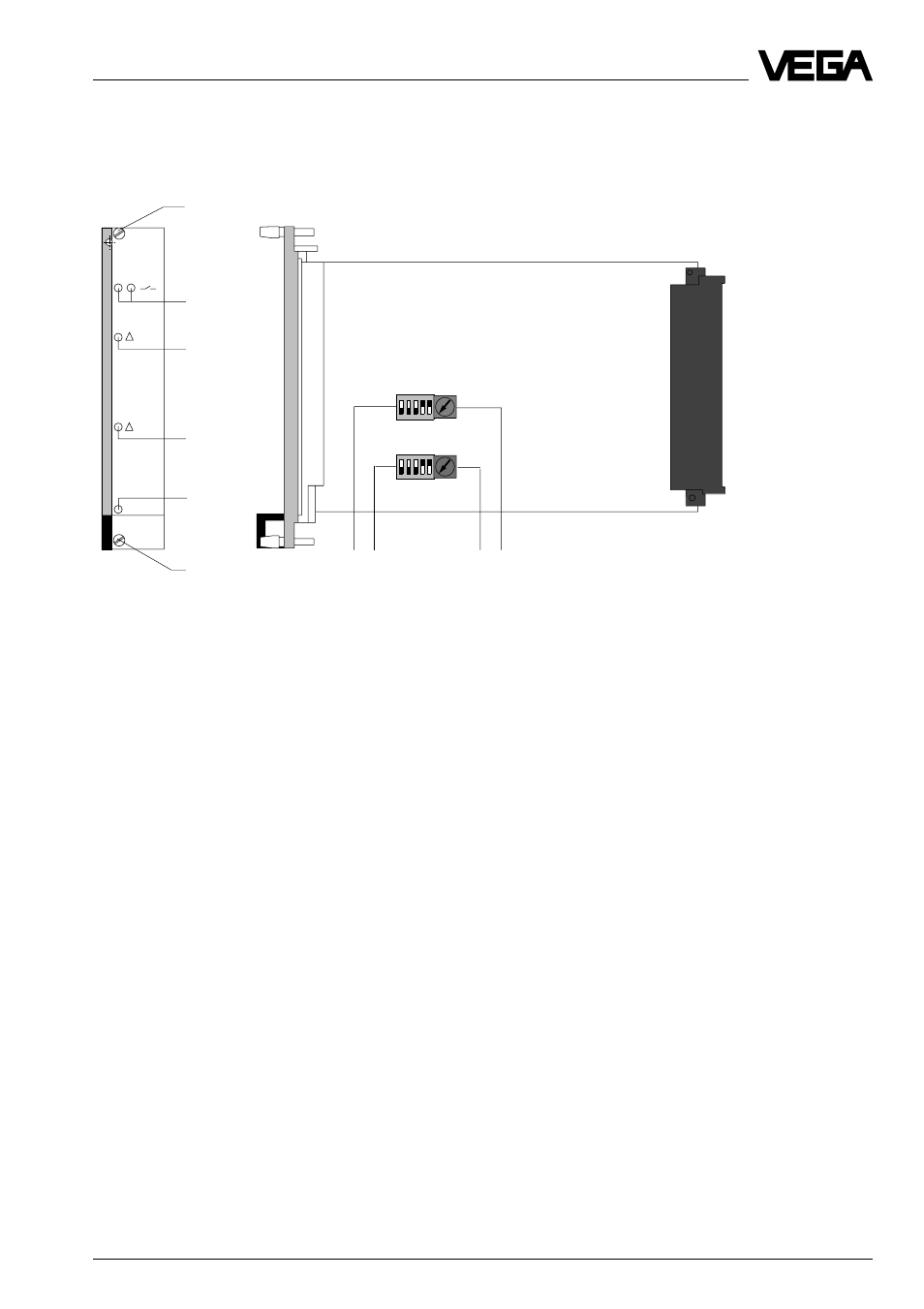

1 Крепежный винт
2 LED-релейный сигнальный индикатор
3 LED сообщения о дефекте канала 1
4 LED сообщения о дефекте канала 2
5 LED питающего напряжения
6 блок DIL-переключателей для канала 1
7 блок DIL-переключателей для канала 2
8 Потенциометр для регулировки времени канала 1
9 Потенциометр для регулировки времени канала 2
Режим
С помощью DIL-переключателя можно для
каждого канала раздельно установить
режим А или В. Последующее описание
касается канала 1, тоже самое относится
и к каналу 2.
Режим А
означает при покрытом вибрирующем
элементе
- реле выхода 1 обесточено
- транзисторный выход 1 закрыт
- LED-релейный выход 1 светится
означает при непокрытом вибрирующем
элементе
- реле выхода 1 включено
- транзисторный выход 1 открыт
- LED-релейный выход 1 не светится
1
VEGA
T
OR 534 Ex
on
2
!
!
1
2
1
2
3
4
5
1
6 7 8 9
