2 2
VEGAVIB
Устройства формирования сигнала
серии 500
Вы можете VEGATOR устанавливать по
желанию в крепежный элемент BGT 596
или в отдельный корпус типа 505.
Модуль – StEx (Ex 33 S)
для VEGATOR 534 Ex
Многоконтактный разъем DIN 41 612,
конструкция F, 33-контактный (d, b, z) с
кодирующими штифтами, Ех-разделитель-
ной камерой и монтажным материалом для
монтажа в крепежном элементе BGT 596.
Модуль (33)
для VEGATOR 536 и 537
Многоконтактный разъем DIN 41 612,
конструкция F, 33-контактный (d, b, z) с
кодирующими штифтами и монтажным
материалом для монтажа в крепежный
элемент BGT 596.
Модуль –Ex (Ex 33)
для VEGATOR 536 Ех и 537 Ех
Многоконтактный разъем DIN 41 612,
конструкция F, 33-контактный (d, b, z) с
кодирующими штифтами и монтажным
материалом для монтажа в крепежный
элемент BGT 596.
Отдельный корпус
Корпус из пластмассы типа 505 для отде-
льного монтажа устройств формирования
сигнала с шириной прибора 5 TE (25,4 мм).
Монтаж крепежного элемента
Монтируйте соответствующий модуль
(стандартный или вариант Ех) в свой
крепежный элемент BGT 596. Подведите
провода для подключения к многоконтакт-
ному разъему в соответствии с планами
подключения на следующих страницах.
Многоконтактный разъем поставляется
для следующих видов подключения:
- Wire-Wrap стандартное подключение
1,0 х 1,0 мм
- подключение плоским разъемом
2,8 х 0,8 мм
- Termi-Point стандартное подключение
1,6 х 0,8 мм
- подключение пайкой
- винтовые клеммы 2 х 0,5мм

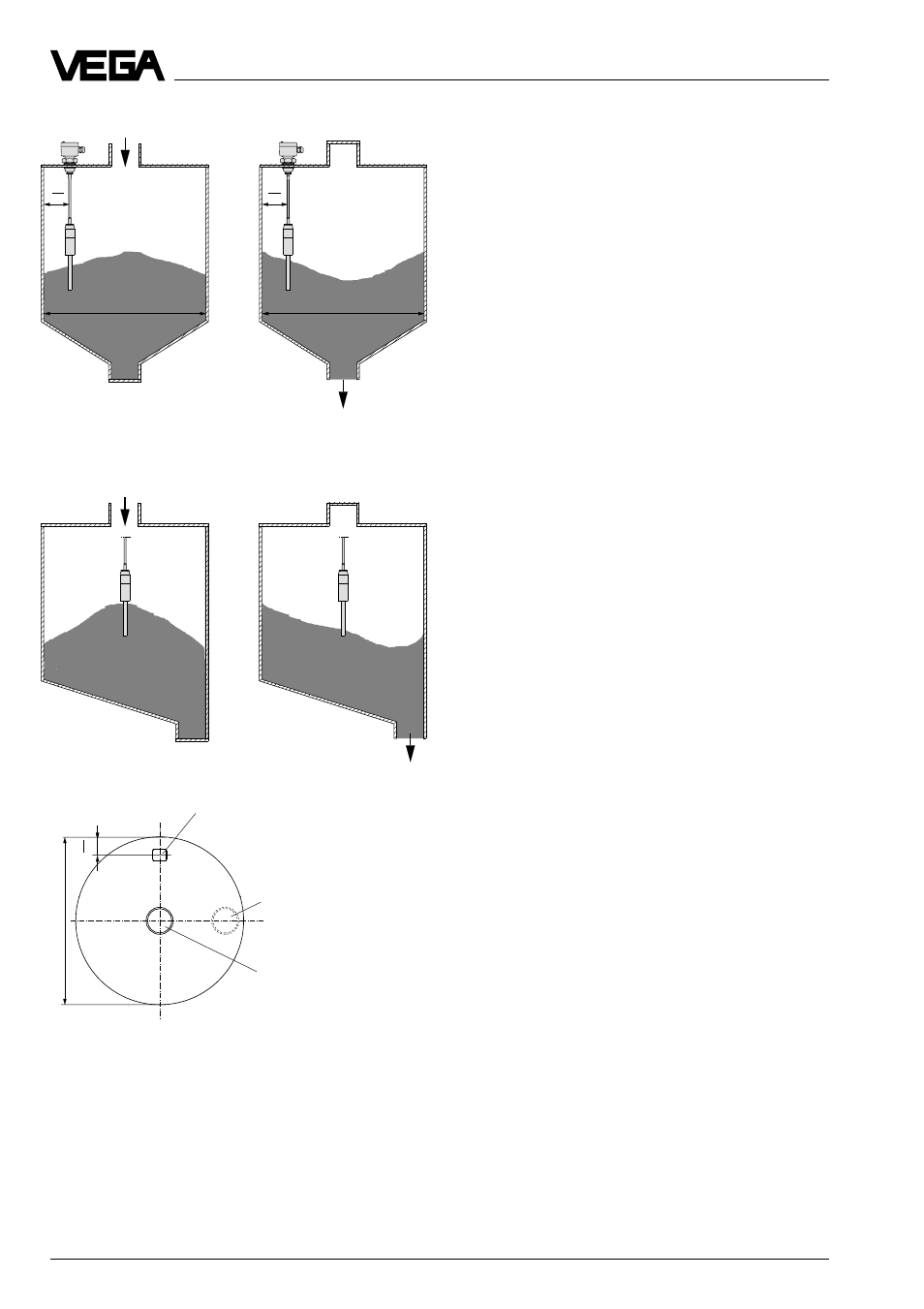

2
d
3
1
2
d
10
1 Отверстие для
загрузки
2 Отверстие для
выгрузки
3 VEGAVIB
Монтаж
d
d
d
6
d
6
Загрузка в центре, выгрузка сбоку
Загрузка и выгрузка в центре
Загрузка
Выгрузка
Загрузка
Выгрузка
Рис. 2.4
