2 6
VEGAVIB
1
2
3
4
5
6
7
8
9
Электрическое подключение
3 Электрическое подключе-
ние
3.1 Указания по подключению
VEGAVIB
Опасность
Отключите перед подключением питаю-
щее напряжение.
Электрическое подключение должно
проводиться в зависимости от встроенной
электроники. Подключите сетевое напря-
жение в соответствии с планами подклю-
чения на последующих страницах.
Надежно соедините VEGAVIB с заземлени-
ем резервуара (РА) или при пластмассо-
вом резервуаре с ближайшей земляной
шиной. Сбоку на шестиграннике винтового
штуцера имеется для этого резьба (винт
М4 х 5). Это соединение служит для отво-
да электростатических зарядов.
При пыль-Ех-использовании или использо-
вании по CENELEC Вы должны соединить
РА-клемму (на шестиграннике винтового
штуцера) с проводом выравнивания потен-
циала.

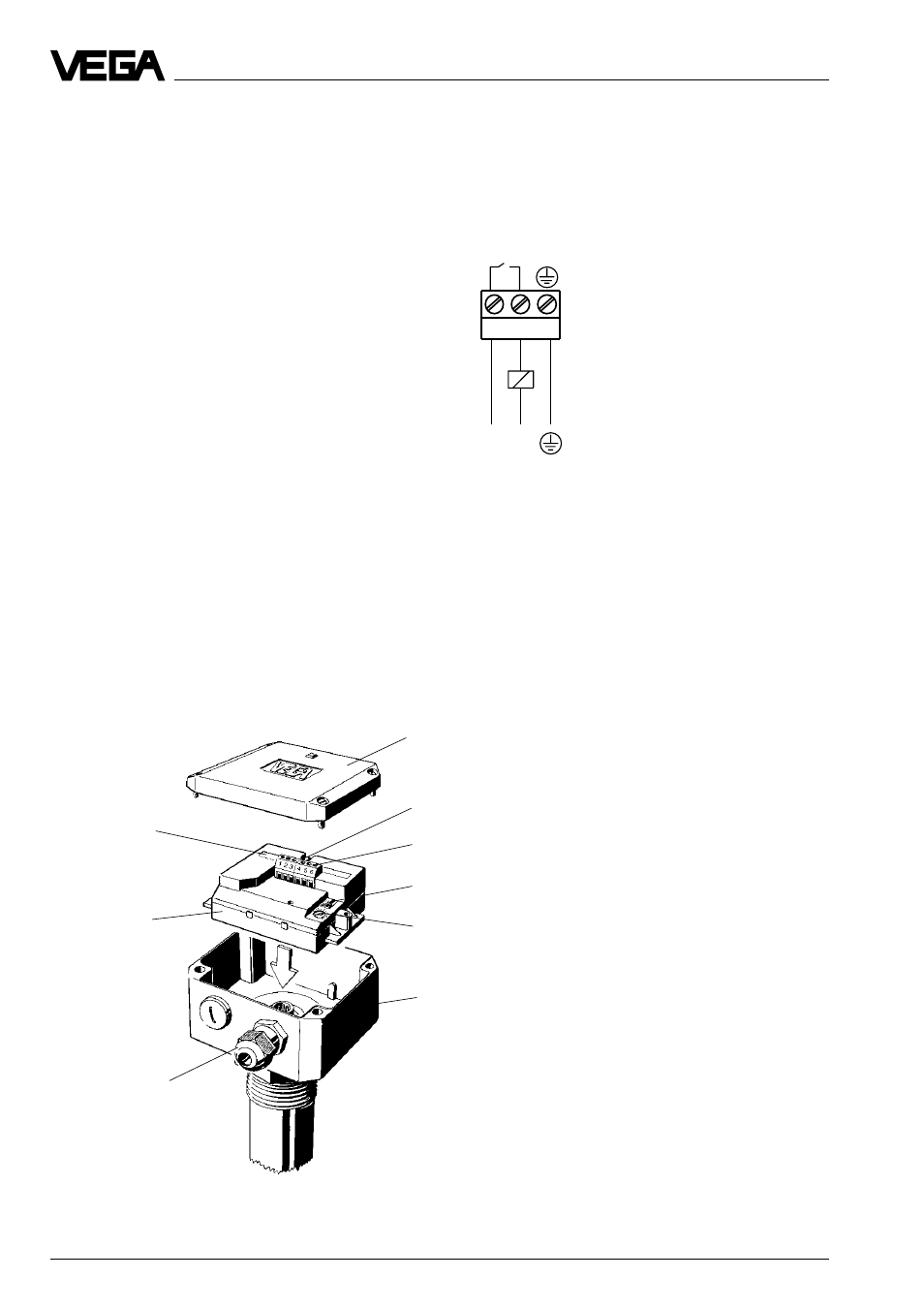

3.2 План подключения VEGAVIB
Бесконтактный переключатель
(VIB Е40 С, Е50 С)
1 Крышка корпуса
2 Сигнальный индикатор (LED)
3 Клеммы
4 Переключатель А/B
5 Потенциометр
6 Корпус прибора
7 Кабельный ввод (Pg 13,5)
8 Электронный узел
9 Типовой шильдик электронного узла
Питающее напряжение:
20 … 250 V AC, 50/60 Гц; 20 … 250 V DC
(дополнительную информацию смотри в
технических данных)
При непосредственном управлении реле,
контакторами, магнитными вентилями,
световыми сигнальными табло, звуковыми
сигналами и т.д. нельзя работать без про-
межуточной нагрузки (включаемой после-
довательно), так как электронный узел
при прямом подключении к сети будет
поврежден. Непригоден для подключения
к входам низкого напряжения DCS.
Собственный ток после отключения на-
грузки на короткое время понижается
ниже 1 мА, так что контактор, ток удержа-
ния которого меньше, чем длительно
поступающий собственный ток электро-
ники, тем не менее, надежно отключает-
ся.
1 2 3
AC
L1 N
Земля
DC
+
–
or
DC
–
+
