VEGAVIB
1
2
4
3
Устройство формирования сигнала
VEGATOR 636 Ех
Подключите устройство формирования
сигнала в следующей последовательнос-
ти:
- монтируйте разъем на несущей шине
- подведите к разъему провода в соответ-
ствии с требованиями, см. 3 “Электри-
ческое подключение”.
- соедините верхние подключающие
клеммы с поставляемой в комплекте
разделительной камерой (см. рисунок)
- вставьте поставляемый в комплекте ко-
дирующий штифт в предназначенное
для этого отверстие
- подключите, если желаете, соседние
устройства формирования сигнала се-
рии 600 с помощью поставляемых в ком-
Монтаж
Ex-вариант

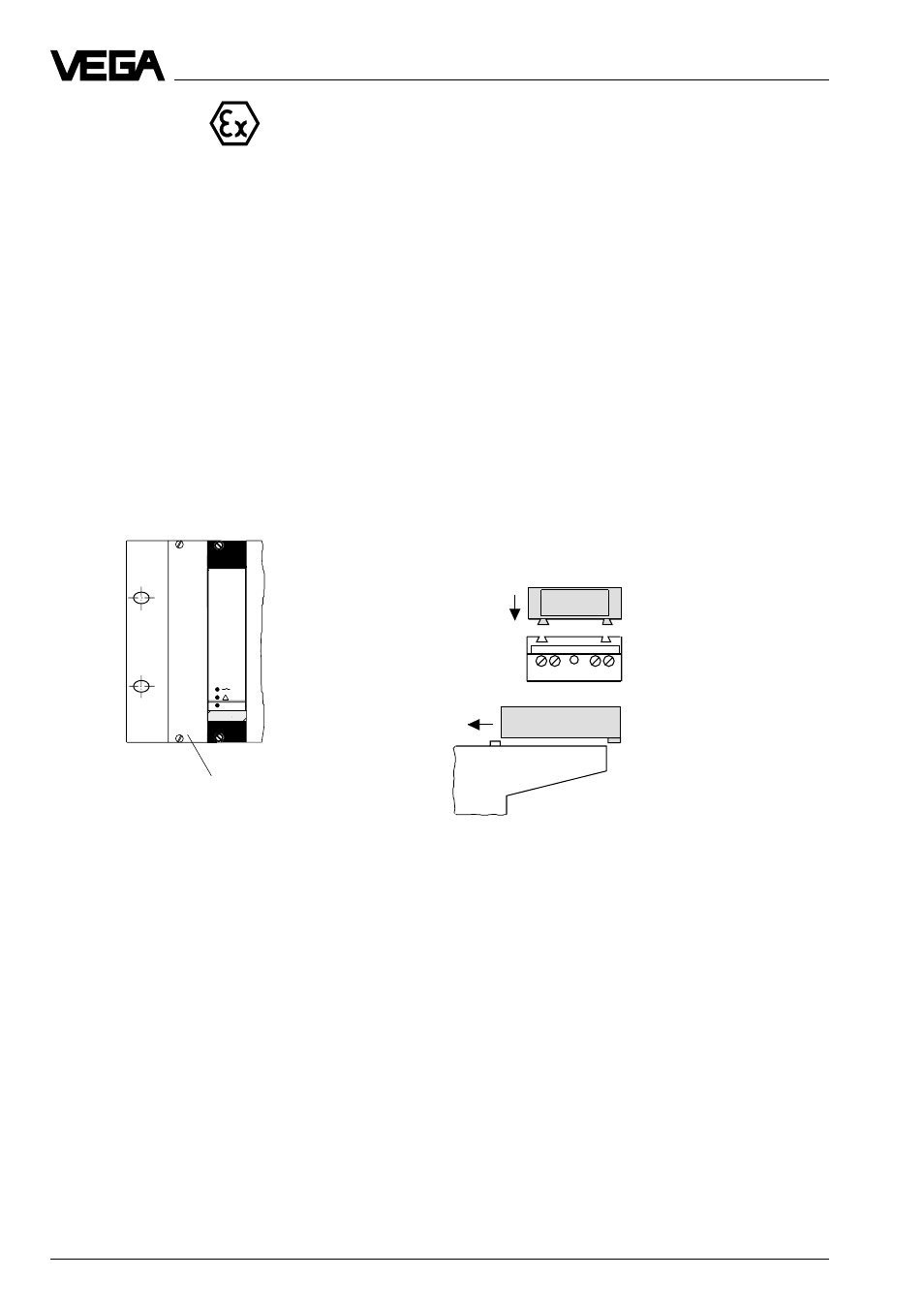

Ех-разделительная камера
Для того чтобы гарантировать достаточно
большое “расстояние для воздуха и дви-
жения”, нужно в местах подключения
VEGATOR монтировать Ех- разделитель-
ную камеру. Проведите через Ех- раздели-
тельную камеру провода и подключите их.
Закрепите Ех- разделительную камеру
снизу винтом. Учитывайте при этом руко-
водство по эксплуатации крепежного
элемента BGT 596 .
Монтаж в крепежный элемент
Если Вы монтируете VEGATOR с Ех-серти-
фикатом в крепежный элемент, то Вы дол-
жны использовать VEGA-Ех-модуль. Обес-
печивайте расстояние до других карт
минимум 10 мм (2 ТЕ). Если Вы хотите
установить VEGATOR в крепежный эле-
мент в крайнем левом положении, Вы дол-
жны монтировать перед модулем прибора
пустую планку минимум 20 мм (4 ТЕ).
Вид защиты при Ех-применении
При Ех-применении должен соблюдаться
вид защиты IP 20. Закройте для этого
промежутки или свободные ячейки с пере-
дней стороны соответствующими планка-
ми.
on
2
VEGATOR
Пустая планка
плекте соединительных штекеров (L1 и
N).
- выберите режим работы A или B на
движковом переключателе (наверху).
- установите VEGATOR 636 Ех в разъем
(2 фиксирующих винта)
Разделительная камера
