Монтаж
2 Монтаж
2.1 Указания по монтажу
VEGAVIB
В основном приборы могут монтироваться
в любом месте. Конечно, прибор должен
быть смонтирован так, чтобы измеритель-
ная система (вибрирующий стержень)
находилась на высоте желаемой точки
выключения. VEGAVIB 31 нельзя монтиро-
вать снизу. Различные заполняемые мате-
риалы и требования к измерению требуют
различных видов монтажа. При этом Вы
должны учитывать некоторые указания.
Боковая загрузка
Обратите внимание на то, чтобы на вибри-
рующий элемент не воздействовали ника-
кие боковые силы. Поэтому монтируйте
прибор в таком месте резервуара, где не
могут появиться никакие боковые воздей-
ствия, как например, мешалка, отверстия
для заполнения и т.д. Это относится
прежде всего к приборам с тросом или

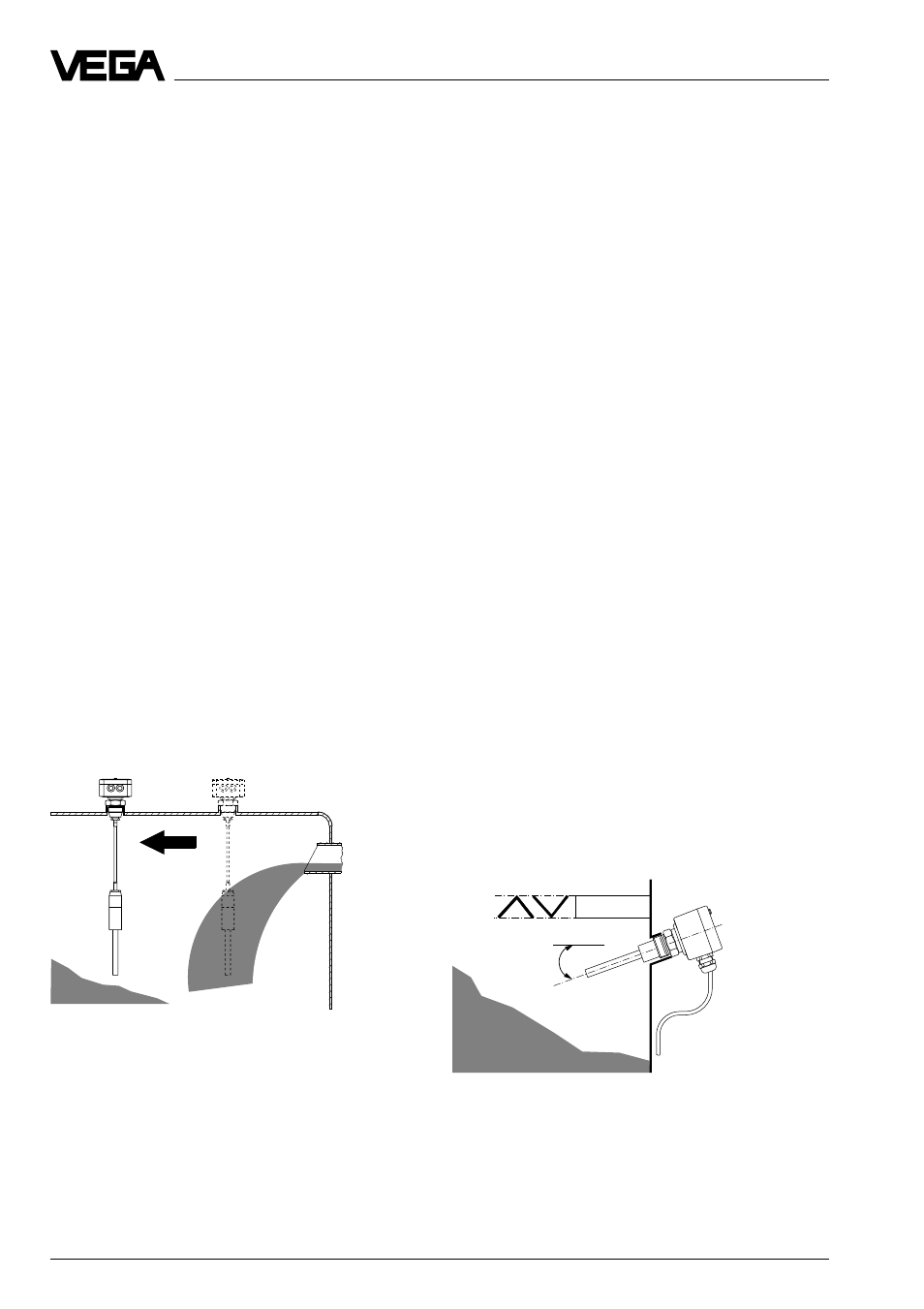

удлиняющей трубкой (см. рис. 2.1). Для
того, чтобы вибрирующая вилка VEGAVIB
31 при движении заполняемого материала
Мешалки
Мешалки могут привести к тому, что вык-
лючатель уровня будет подвержен силь-
ным боковым силам. По этой причине
выберите удлиняющую трубку VEGAVIB 43
и VEGAVIB 53 не слишком длинную и про-
верьте в этом случае, нельзя ли монтиро-
вать сбоку вместо них выключатель уров-
ня VEGAVIB 41 или VEGAVIB 51.
Отверстие для заполнения
Установите прибор так, чтобы вибрирую-
щий элемент не попадал непосредственно
в заполняемый поток. Если такое место
монтажа необходимо, установите подхо-
дящую защитную пластину над или перед
вибрирующим элементом, например,
L80х8 DIN1028 (см. рис. 2.2 а). При абра-
зивных сыпучих материалах монтаж осу-
ществляется по рис. 2.2 б. В вогнутой
пластине образуется нарост из сыпучего
материала, который предотвращает износ
этой пластины.
Горизонтальный монтаж
Для того, чтобы достичь максимально
точной точки выключения, VEGAVIB может
монтироваться горизонтально. Если одна-
ко точку выключения можно устанавли-
вать с допуском в несколько сантимет-
Рис. 2.1
Рис. 2.2 испытывала наименьшее сопротивление,
плоскости вибрирующей вилки должны
располагаться параллельно к движению
заполняемого материала.
Размеры
Размеры вибрирующего стержня или виб-
рирующей вилки не могут быть изменены.
Любое изменение ведет к разрушению
прибора.
ров, мы рекомендуем монтировать с укло-
ном в 20
0 вниз, для того чтобы не могли
образоваться отложения (см. рис. 2.2).
Монтируйте VEGAVIB 31 так, чтобы плос-
кости вибрирующих вилок находились по
возможности вертикально.
