VEGAVIB
2 7
Электрическое подключение
Свободный от потенциала релейный
выход (VIB E30 R, E40 R, E50 R)
Питающее напряжение 10…55 V DC (до-
полнительную информацию смотри в пос-
ледующих примерах подключения, а так-
же в технических данных).
Питающее напряжение:
20 … 250 V AC, 50/60 Гц; 20 … 72 V DC
(дополнительную информацию смотри в
технических данных)
Служит для подключения внешних источ-
ников напряжения к реле, контакторам,
магнитным вентилям, световым сигналь-
ным табло, звуковым сигналам и т.д
Двухроводный выход (VIB E50 Z)
Для подключения к устройству формиро-
вания сигнала VEGATOR (только у VEGA-
VIB 51, 52 и 53)
Питающее напряжение от подключенного
устройства формирования сигнала VEGA-
TOR (12…36 V DC) (дополнительную ин-
формацию смотри в технических дан-
ных).
Контрольный индикатор на корпусе заго-
рается в основном при покрытом вибриру-
ющем стержне, независимо от функций,
установленных на устройстве формирова-
ния сигнала.
Обратите внимание на руководство по
эксплуатации устройства формирования
сигнала. Подходящие устройства форми-
рования сигнала Вы найдете в техничес-
ких данных.
Свободный от потенциала транзис-
торный выход (VIB E40 T, E50 T)
Релейный выход
Питающее напряжение
-
1
2
3
4
+
5

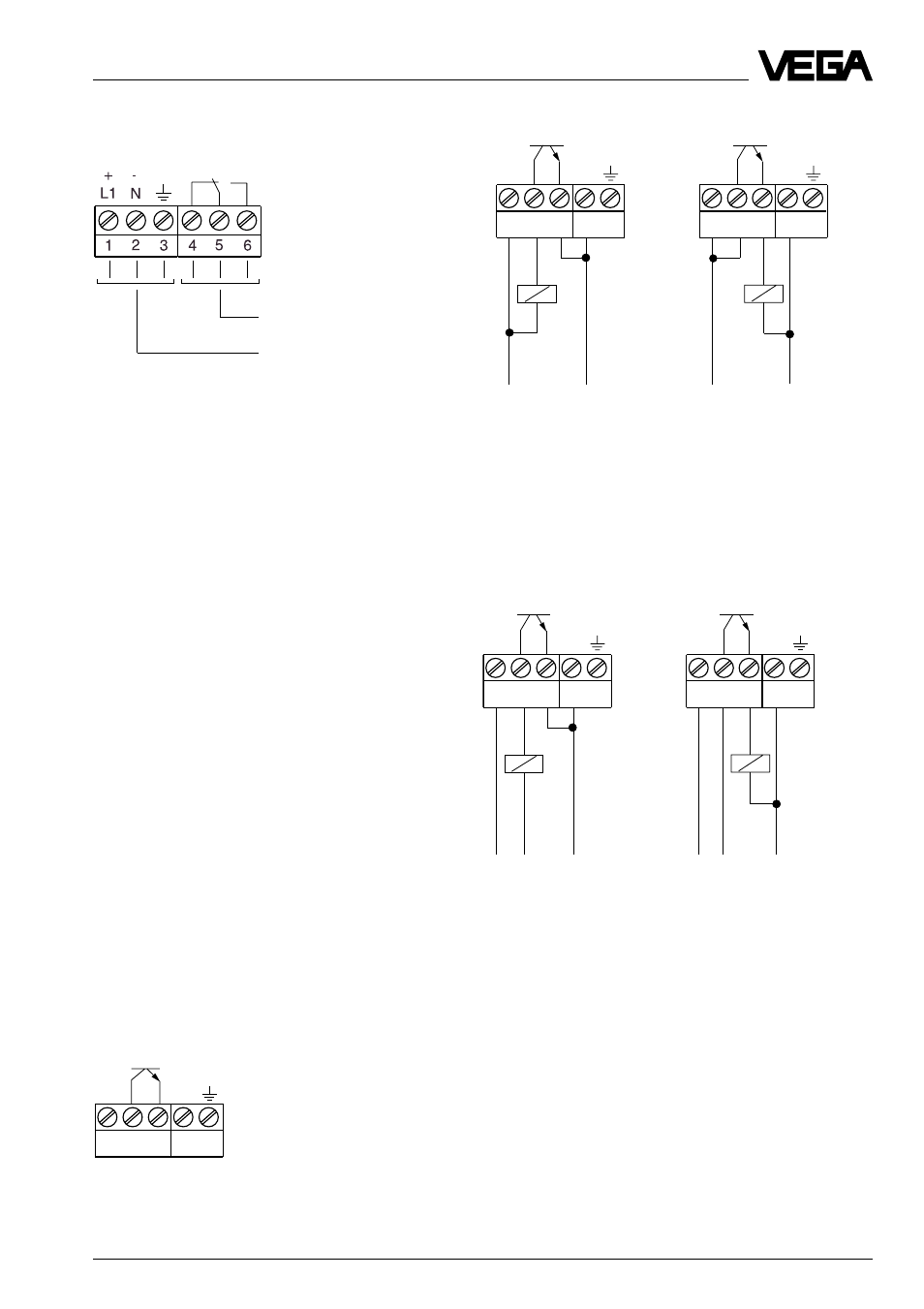

Примеры подключения
Транзистор подключает питающее напря-
жение узла электроники к двоичному
входу DCS или к электрической нагрузке.
Посредством различного подключения
потребителя (нагрузки) можно достичь
свойств PNP или NPN.
Транзистор подключает второй источник
напряжения с тем же потенциалом к дво-
ичному входу DCS или к электрической
нагрузке. Посредством различного под-
ключения потребителя (нагрузки) можно
достичь свойств PNP или NPN.
NPN-схема
PNP-схема
-
+
1
2
3
4
5
-
+
1
2
3
4
5
+
+
-
+
-
+
NPN-схема
PNP-схема
-
+
-
1
2
3
4
5
1
2
3
4
5
+
-
+
-
+
