2 8
VEGAVIB
Транзистор подключает второй гальвани-
чески развязанный источник напряжения
к двоичному входу DCS или к электричес-
кой нагрузке. Посредством различного
подключения потребителя (нагрузки)
можно достичь свойств PNP или NPN.
Управление нагрузкой переменного
тока

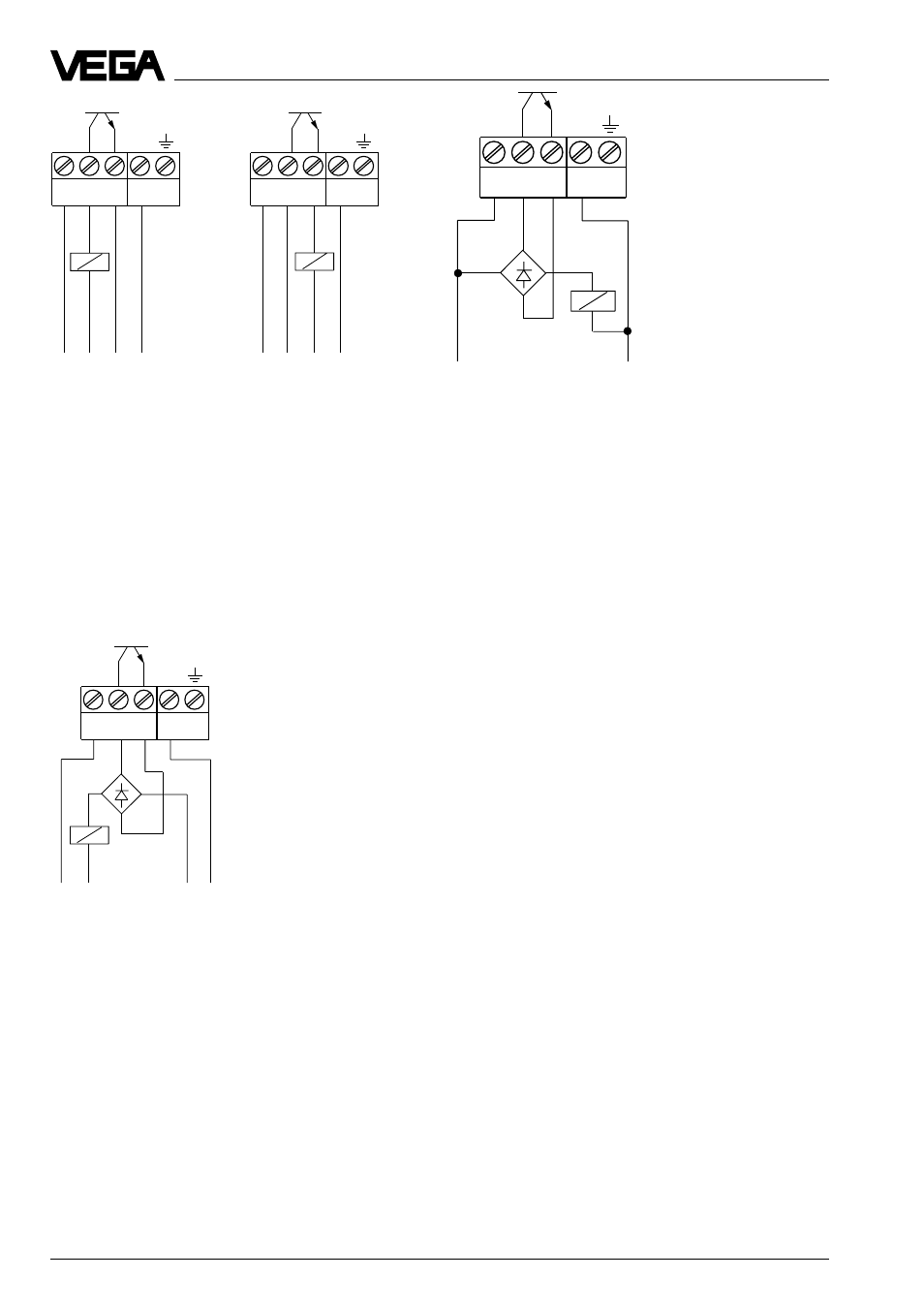

Электрическое пожключение
NPN-схема
PNP-схема
-
+
1
2
3
4
5
-
+
1
2
3
4
5
+
+
-
-
-
+
-
+
Транзистор подключает гальванически
развязанное переменное напряжение
10…42 V АС к нагрузке.
-
+
1
2
3
4
5
~
~
-
+
1
2
3
4
5
~
~
-
+
Транзистор подключает переменное на-
пряжение 10…42 V АС, которое одновре-
менно является питающем напряжением,
к нагрузке.
Указание
Транзисторные выходы большинства
VEGAVIB могут включаться последова-
тельно или параллельно, для того чтобы
их сигналы логически соединить. Соедине-
ние следует осуществлять так, чтобы к
клемме 2 по отношению к клемме 3 всегда
подводилось более высокое напряжение.
