Запуск в работу
4 Запуск в работу
4.1 VEGAVIB
Регулировочные элементы
Светящийся диод (2) может контролиро-
ваться при закрытом корпусе. Для регули-
ровки VEGAVIB открутите с помощью
отвертки сначала 4 винта на верхней
стороне прибора и снимите крышку корпу-
са.
Узел электроники позволяет производить
следующие регулировки:
• переключатель А/В, только у узлов
электроники С,R и T; у узла электроники
Z: переключение через устройство фор-
мирования сигнала
• регулировка чувствительности потенци-
ометром (не у VEGAVIB 31)
Переключателем A/B (4) Вы можете изме-
нять состояние переключения бесконтак-
тного выключателя (С), релейного выхода
(R) или транзисторного выхода (Т). Вы
можете этим установить желаемую функ-
цию в соответствии с “Таблицей функций”.
A – перелив или регистрация max. уровня,
B – защита от низкого уровня или регист-
рация min. уровня.
У узла электроники Z Вы можете осуще-
ствить переключение A/B через устрой-
ство формирования сигнала. Для этого
обратите внимание на запуск в работу
устройства формирования сигнала.
Потенциометром (5) Вы можете изменять
чувствительность выключателя и приспо-
собиться к плотности заполняемого мате-
риала. Это необходимо, чтобы выключа-
тель уровня мог надежно отражать также
экстремально легкие или тяжелые запол-
няемые материалы. Поверните потенцио-
метр против часовой стрелки, для того
чтобы повысить чувствительность вибри-
рующего стержня. Исходя из опыта, изме-
нение регулировки необходимо только при
экстремально легких заполняемых мате-
риалах.
У заполняемых материалов, склонных к
налипанию, может быть необходимо по-
вернуть потенциометр по часовой стрел-
ке, для того чтобы достичь увеличения
колебаний.
У большинства заполняемых материалов
нет необходимости изменять потенцио-
метр (заводская регулировка потенцио-
метра = 5).
Для того чтобы изменить время интегриро-
вания используйте узел электроники Z в
соединении с подходящим устройством

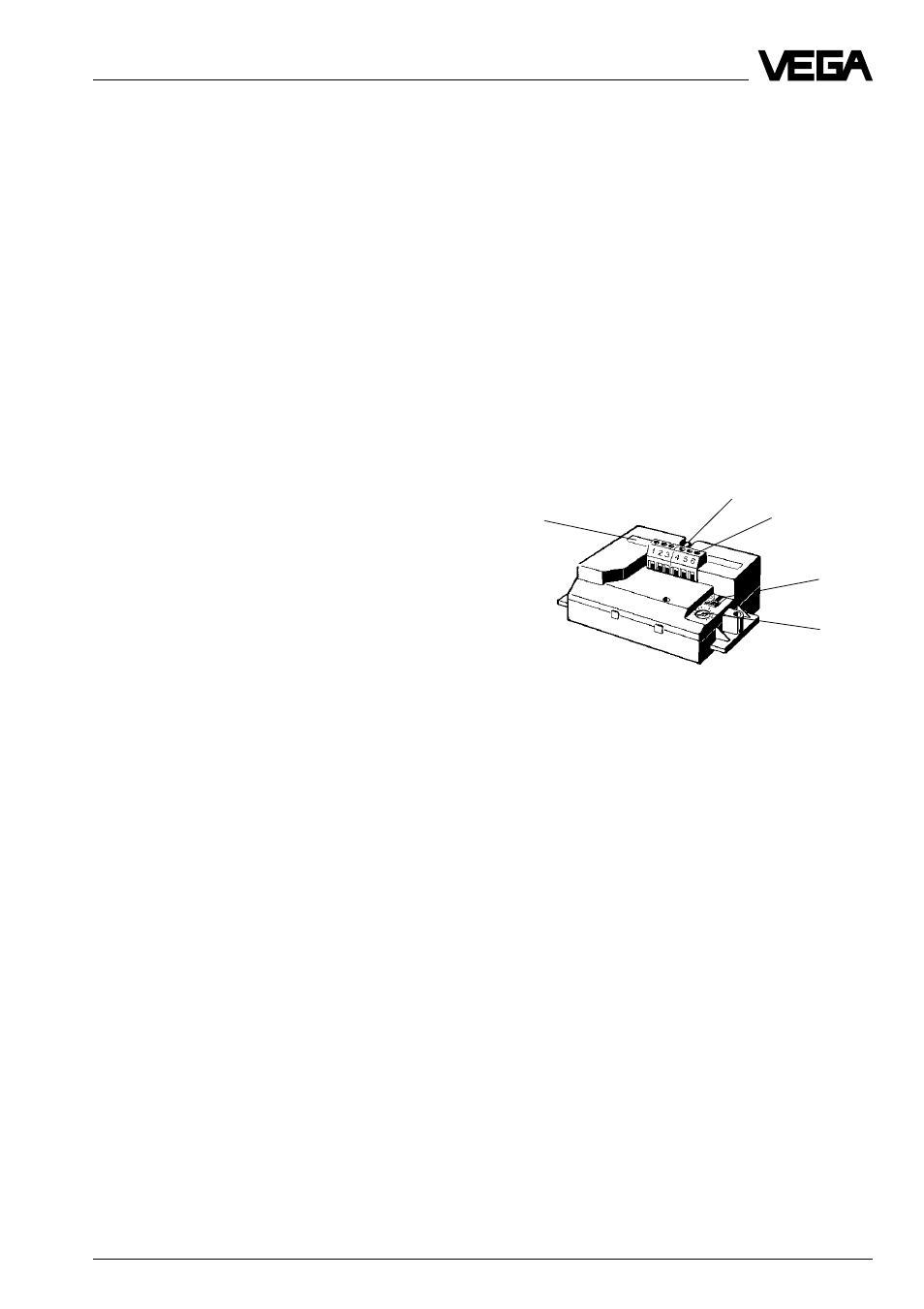

1 Типовой шильдик
2 Сигнальный индикатор (LED)
3 Клеммы
4 Переключатель А/B
5 Потенциометр (не у VEGAVIB 31)
формирования сигнала (VEGATOR 534,
536, 537 и 636).
Вариант прибора для обнаружения твер-
дых материалов в воде ориентирован
специально для использования в воде и не
может применяться для нормального из-
мерения уровня заполнения. Осуществле-
ние регулировки прибора идентично.
