Монтаж
Управление
Вибрационный выключатель уровня явля-
ется измерительным прибором и должен
соответственно обслуживаться. Сгибание
вибрирующего элемента ведет к разруше-
нию прибора.
Регулируемое соединение
VEGAVIB 43 и VEGAVIB 53 для бесступен-
чатой регулировки высоты имеют регули-
руемое соединение. Обратите внимание на
то, что выключатель уровня VEGAVIB 53 в
соединении с регулируемым соединением
не может быть использован в резервуа-
рах, которые находятся под давлением.
VEGAVIB 43 может использоваться в ре-
зервуарах с давлением до 0,4 МПа.
Растягивающая нагрузка
Обратите внимание при использовании ва-
рианта с тросом на то, чтобы максимально
допустимая растягивающая нагрузка не
превышала 6000 Н. Эта опасность суще-
ствует прежде всего при особо тяжелых
сыпучих материалах и большой глубине
измерения.
Отложения
У VEGAVIB 31 поверхности вибрирующих
вилок должны располагаться по возмож-
ности вертикально для того, чтобы не мог-
ли образоваться отложения. Положение
вибрирующей вилки определяется по мар-
кировке на шестиграннике VEGAVIB. Таким
образом, Вы можете контролировать поло-
жение вибрирующей вилки. Если шести-
гранник одевается на уплотнение, резьба
может быть провернута примерно на поло-
борота. Этого достаточно для того, чтобы
достичь рекомендуемого положения уста-
новки. Если зернистость сыпучего мате-
риала больше минимального расстояния
вибрирующих вилок (8 мм), то частицы за-
полняемого материала могут застревать в
вибрирующей вилке и вызывать ошибки. В
этом случае Вы должны использовать
вибрирующий стержневой датчик серии
40 или 50.
Влажность
После установки поверните корпус прибо-
Давление
При повышенном или пониженном давле-
нии в резервуаре следует уплотнить резь-
бу ввинчивающего штуцера. Оберните ре-
зьбу тефлоновой лентой, паклей или чем-
то подобным или используйте уплотнение.
Насыпной конус
Обратите внимание при размещении виб-
рирующего стержня в резервуаре, что сы-
пучие материалы могут образовывать на-
сыпной конус, который изменяет точку
переключения. Мы рекомендуем выбирать
место монтажа, в котором вибрирующий
стержень фиксирует среднее значение
насыпного конуса. В зависимости от рас-
положения отверстий для загрузки и выг-
рузки вибрирующий стержень нужно со-
ответственно устанавливать в резервуа-
ре. Для того, чтобы в цилиндрических ре-
зервуарах компенсировать ошибки изме-
рения, которые возникают из-за насыпно-
го конуса, нужно вибрирующий стержень
размещать на расстоянии
d
/
6
от
стенки
ре-
зервуара. При этом Вы должны соблю-
дать минимальное расстояние
» 40 см (см.
рис. 2.4).

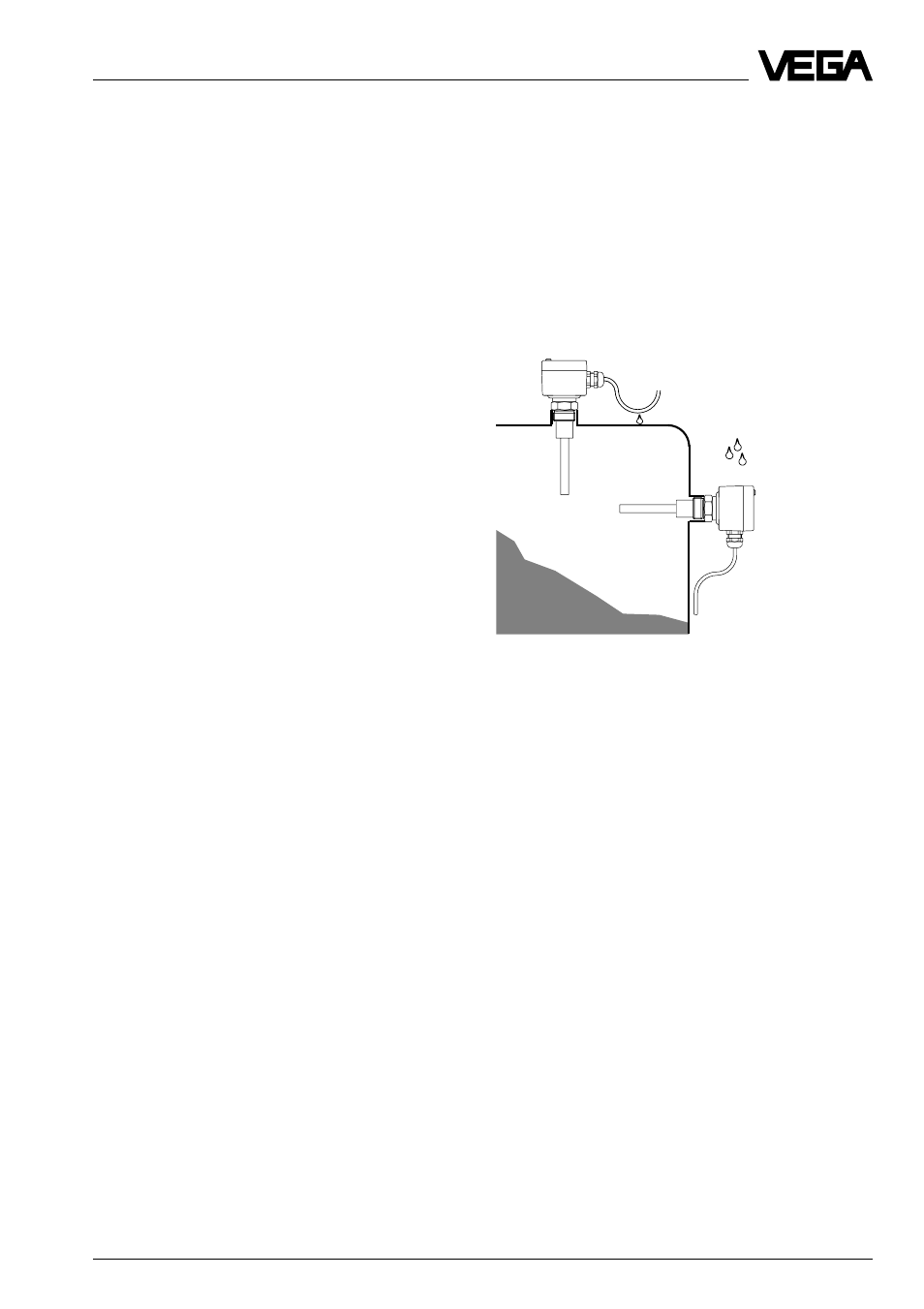

Рис. 2.3
ра кабельным вводом вниз, чтобы предот-
вратить проникновение влажности. Кор-
пус прибора вращается для этого пример-
но на 330
о
. При вертикально установлен-
ных измерительных зондах подведите
подключающий провод к корпусу прибора
снизу, для того чтобы дождь или конден-
сат могли стекать (см. рис. 2.3).
