Емкостные зонды EK 4 … 20 мА - компактные
Диагноз
Неисправность
Мероприятие, устранение неисправностей
Датчик неисправен,
Проверьте внутренние соединения:
измерение не
• С помощью отвертки с крестообразным шлицем освободите
реагирует на
4 винта крышки корпуса и снимите крышку корпуса.
измерение уровня
• С помощью отвертки с крестообразным шлицем освободите оба
маленьких винта и выньте электронную вставку из корпуса.

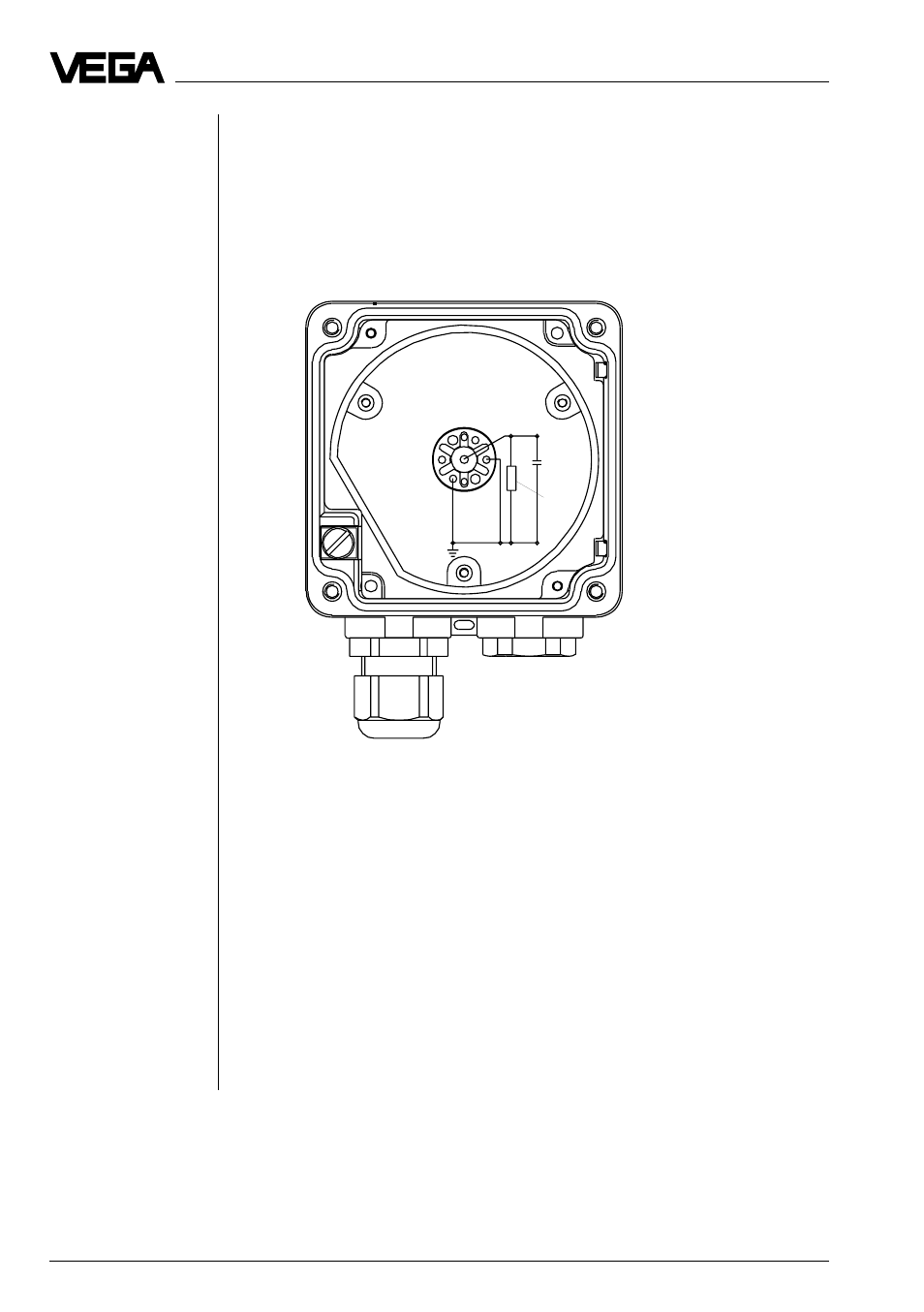

• С помощью омметра (область М
Ω
) измерьте значения
сопротивления между следующими контактами
C
M
- Измерительный кондерсатор
4
6
C
M
1 M
Экран
Контакт 4 к среднему стержню (1)
Сопротивление должно составлять 1 М
Ω
.
Если сопротивление меньше, это указывает на влажность в корпусе
или ошибку в изоляции электрода. Возможной причиной мог бы также
быть неизолированный электрод, который вставлен в токопроводящий
(влажный) загрузочный материал.
Если сопротивление больше или прервано соединение, чаще всего
причиной является ошибка контактирования в переходной панели или в
неисправном сопротивлении из-за сильных электростатических
пробоев.
В обоих случаях измерительный зонд должен быть отправлен на завод.
