4 Емкостные зонды EK 4 … 20 мА - компактные
Описание продукта
1Описание продукта
1.1 Функция и конструкция
Емкостные измерительные зонды серии ЕК
охватывают измерение уровней почти всех
загружаемых материалов, независимо от
того, является ли загружаемый материал
жидким, порошкообразным или
пастообразным. Это также действительно
для прилипающих загружаемых материалов.
Измерительные зонды одновременно
измеряют объем загружаемого материала и
омическое сопротивление загружаемого
материала (оценку полных проводимостей).
Тем самым могут быть также измерены
проблематичные продукты, как прилипающие
токопроводящие загружаемые материалы и
сыпучие/навалочные материалы с
колеблющейся влажностью.
Благодаря применению экранированных труб
и защитных сегментов на зонде могут быть
созданы неактивные области, у которых
загрязнения, образование конденсата или
длительные отложения продукта не имеют
влияния на результат измерения.
Принцип измерения
Измерительный электрод, загружаемый
материал и стена емкости образуют
электрический конденсатор.
Емкость конденсатора в значительной
степени зависит от трех факторов:
- расстояния поверхностей электродов (а)
- величины поверхностей электродов (б)
- вида диэлектрика между электродами (в)
При этом электрод и стена емкости являются
поверхностями конденсатора. Загружаемый
материал является диэлектриком.
Обусловленная высокой относительной
диэлектрической проницаемостью
(значение ДП) загружаемого материала по
сравнению с воздухом, емкость конденсатора
увеличивается при повышающемся
перекрытии электрода.

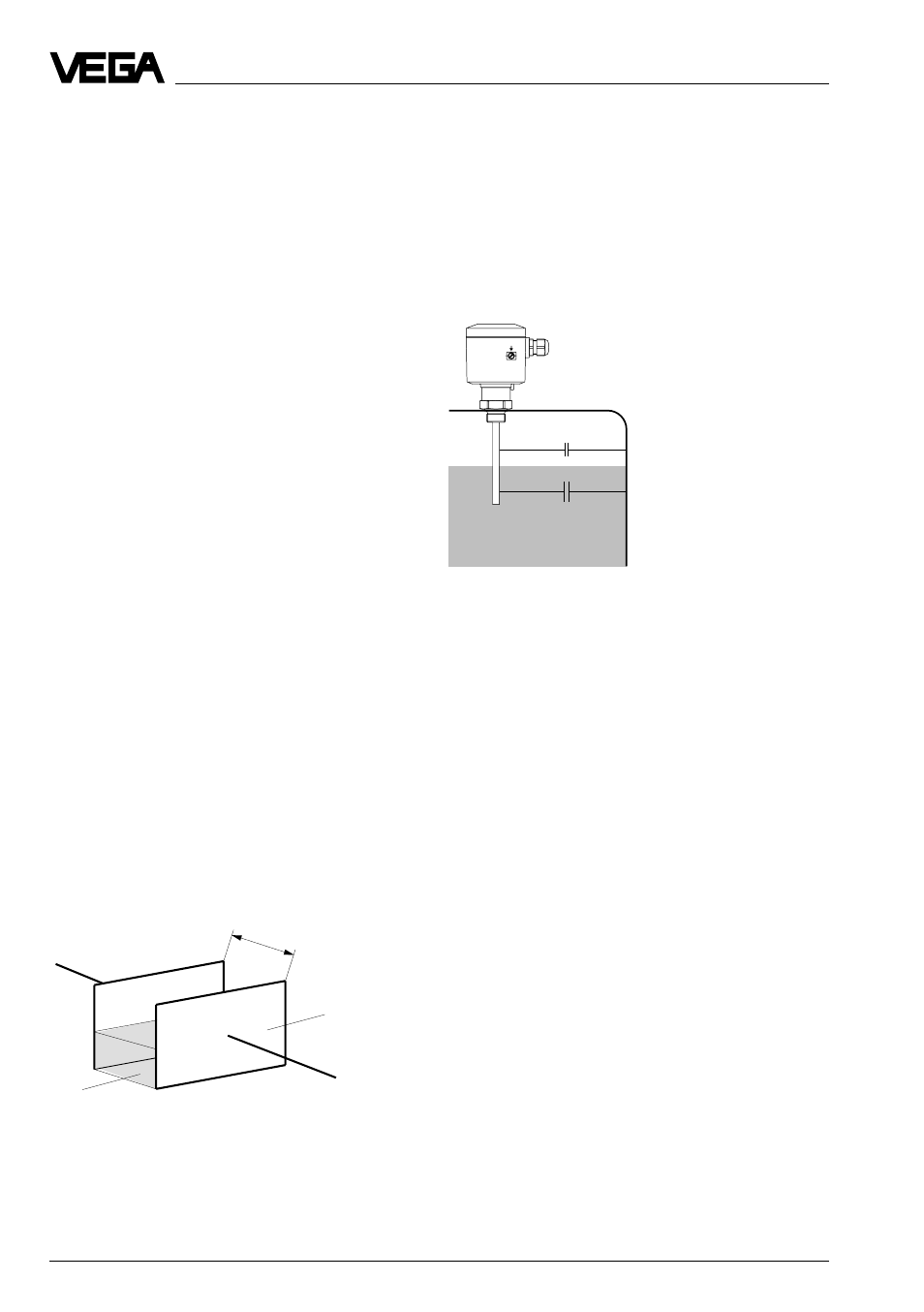

Рис. 1.2 Изменение емкости при перекрытии
a
b
c
Изменение емкости измеряется численно
электронной вставкой и преобразуется в
измеренное значение, пропорциональное
уровню. Измеренное значение выдается
аналогично нормированному, с потенциальной
развязкой сигналу тока 4 ... 20 мА, также по
выбору в качестве протокола связи HART
® .
Датчик может быть сбалансирован через
встроенную электронную вставку. По выбору
имеется также управление с прибором
ручного управления или персональный
компьютер с программным обеспечением
управления VVO.
При постоянном измерении уровня все время
обрабатывается соответствующая высота
(уровень) наполнения и преобразуется в
сигнал, пропорциональный уровню
заполнения, который или показывается сразу
или далее обрабатывается согласно технике
(автоматического) регулирования.
Для этого Вам требуется емкостный
измерительный зонд серии ЕК с электронной
вставкой CAP E32 Ex или CAP E32 H Ex .
Постоянное измерение предполагает
постоянную относительную диэлектрическую
проницаемость
ε
r
, т. е. загружаемый
материал должен по возможности иметь
остающиеся постоянными свойства.
Рис. 1.1 Пластинчатый конденсатор
(схематическое изображение)
