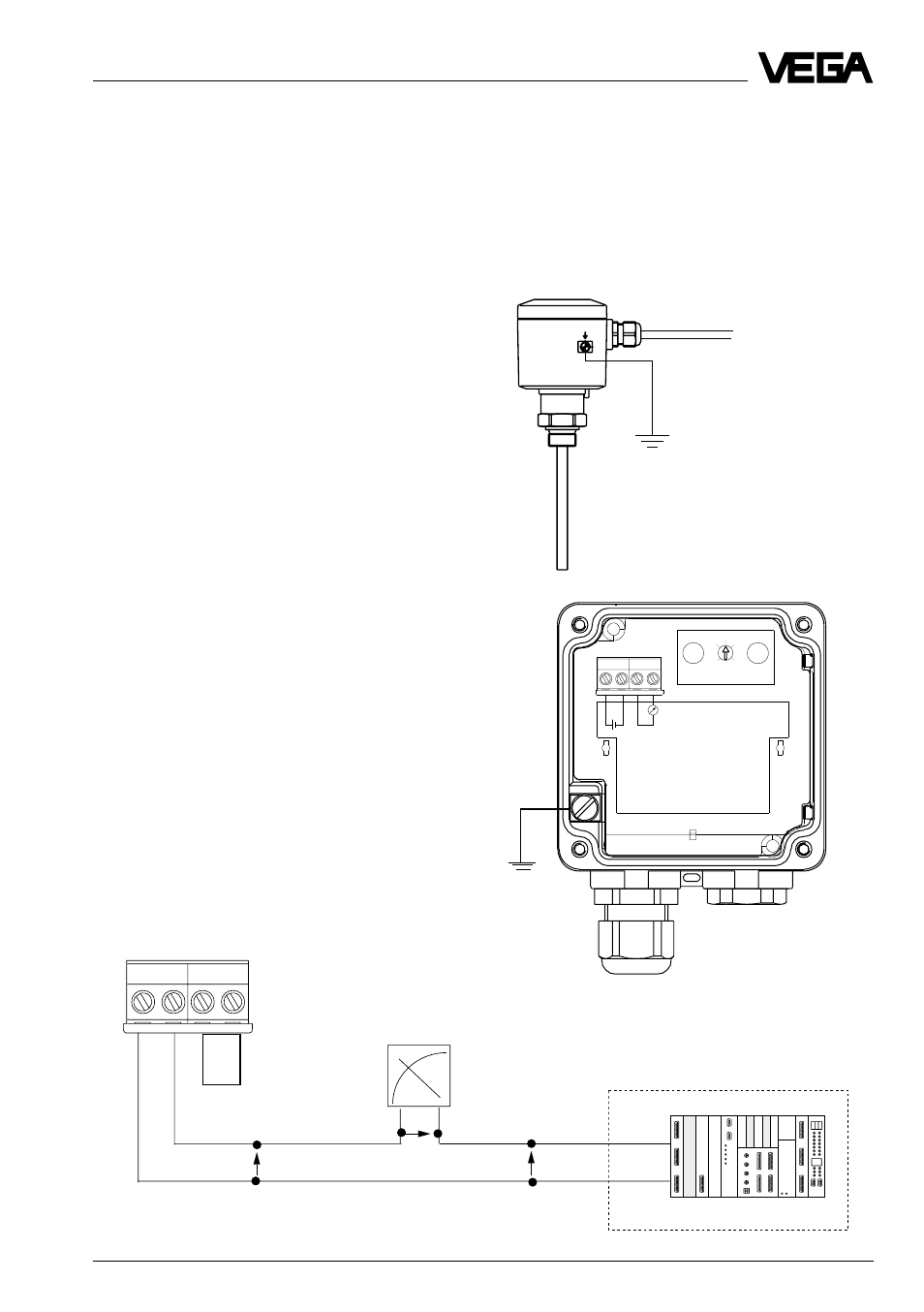

Электрическое присоединение
3 Электрическое
присоединение
3.1Указания по присоединению
Указание
Перед работами по присоединению
выключить подачу напряжения.
Напряжение сети электроснабжения
присоединить согласно нижеследующей
схемы соединений.
Указание
Если ожидаются сильные электромагнитные
воздействия потока рассеивания, мы
рекомендуем использовать экранированный
кабель. Экранированный кабель заземлить
только одной стороной. Заземление
выполнить на стороне датчика
(измерительного зонда).
Измерительный зонд всегда соединяйте с
землей емкости (PA). Сбоку корпуса для этого
находится присоединительный зажим. Это
соединение служит дополнительно для
подводки опорного потенциала массы, а также
для отвода электростатических зарядов.
3.2 Схема присоединения
Указание
Электронная вставка является независимой
от измерительного зонда и может быть
заменена на месте.
+
–
4 … 20 мА
+ - + -
мА
U = 12 … 36 В
Контактные
зажимы
Датчик
аналогово /
цифровой прибор
индикации
U
K
U
H
U
A
4 … 20 мА
SPS
4 3 2 1
+ - + -
Ri < 250
+
–
с мостом:
12 …36 В
без моста:
13 … 36 В
U = 12 … 36 В
