Емкостные зонды EK 4 … 20 мА - компактные 29
4.3 Обслуживание с VVO
Если смонтирована электронная вставка CAP
E 32 H Ex , Вы можете управлять
измерительным зондом также с помощью
персонального компьютера с анализирующим
программным обеспечением VVO (от Version
2.30) .
VVO автоматически узнает вид
присоединенного датчика и несколько позже
показывает, с каким датчиком имеется
соединение.
Если Вы не сохранили сенсорное соединение,
проверьте следующее:
- Напряжение сети должно быть как
минимум 20 В.
- Если VEGACONNECT 2 присоединен
непосредственно к зажимам провода
датчика, сопротивление нагрузки
вторичной обмотки должно составлять 250
... 350 ом.
- Вы должны использовать VEGACONNECT
2. Старые конструкции VEGACONNECT
являются несовместимыми.
Следующие шаги по обслуживанию описаны в
их очередности и при первом пуске в
эксплуатацию должны быть выполнены в
такой же последовательности.
Дальнейшую информацию Вы можете
получить в „Руководстве по пользованию
программой управления VEGA Visual Operating
(VVO)“.
Конфигурация
Display Diagnostics Instrument data Configuration Services Quit Help
Measuring system
Measurement loop >
Program
> Language
User access
Communication
В пункте меню „Конфигурация“ Вы можете
выбрать следующие функции:
• Измерительное устройство
• Место измерения
• Программа
Измерительный зонд заранее установлен на
заводе. Измерительное устройство должно
быть снова конфигурировано заново лишь в
том случае, если заменяется электронная
вставка.
Пуск в эксплуатацию
Указание
Если сопротивление подаваемого напряжения
меньше, чем 250 ом, то для длительного
обслуживания в линию сигнализации/
соединительную линию /провод) должно быть
прошлифовано сопротивление.Цифровые
обслуживающие и коммуникационные сигналы
были бы тогда практически замкнуты
накоротко посредством слишком малых
сопротивлений, напр., источника тока сети
или оценочной системы, так что сенсорная
коммуникация не была бы обеспечена. Самым
простым было бы, если Вы требуемуе
сопротивление управления закрепите
параллельно на гнездовых контактных
зажимах прибора ручного управления HART®
(смотрите рис. 1).
• Включите электроснабжение
присоединенного датчика
• На Вашем ПК стартуйте программное
обеспечение управления VVO (VEGA Visual
Operating).
• Во входном окне клавише со стрелкой или
мышью выбирете пункт Проектирование и
нажмите на ОК.
Вы должны выбирать Проектирование
только тогда, если Вы вправе изменять
параметры прибора. В противном случае
выбирете Оператор установки или
Техническое обслуживание.
В окне узнавания пользователя Вы будете
спрошены о фамилии и коде.
• До пуска в эксплуатацию (Проектирование)
укажите Вашу фамилию: VEGA и как код
также: VEGA. Написание заглавными или
маленькими буквами не имеет значения.

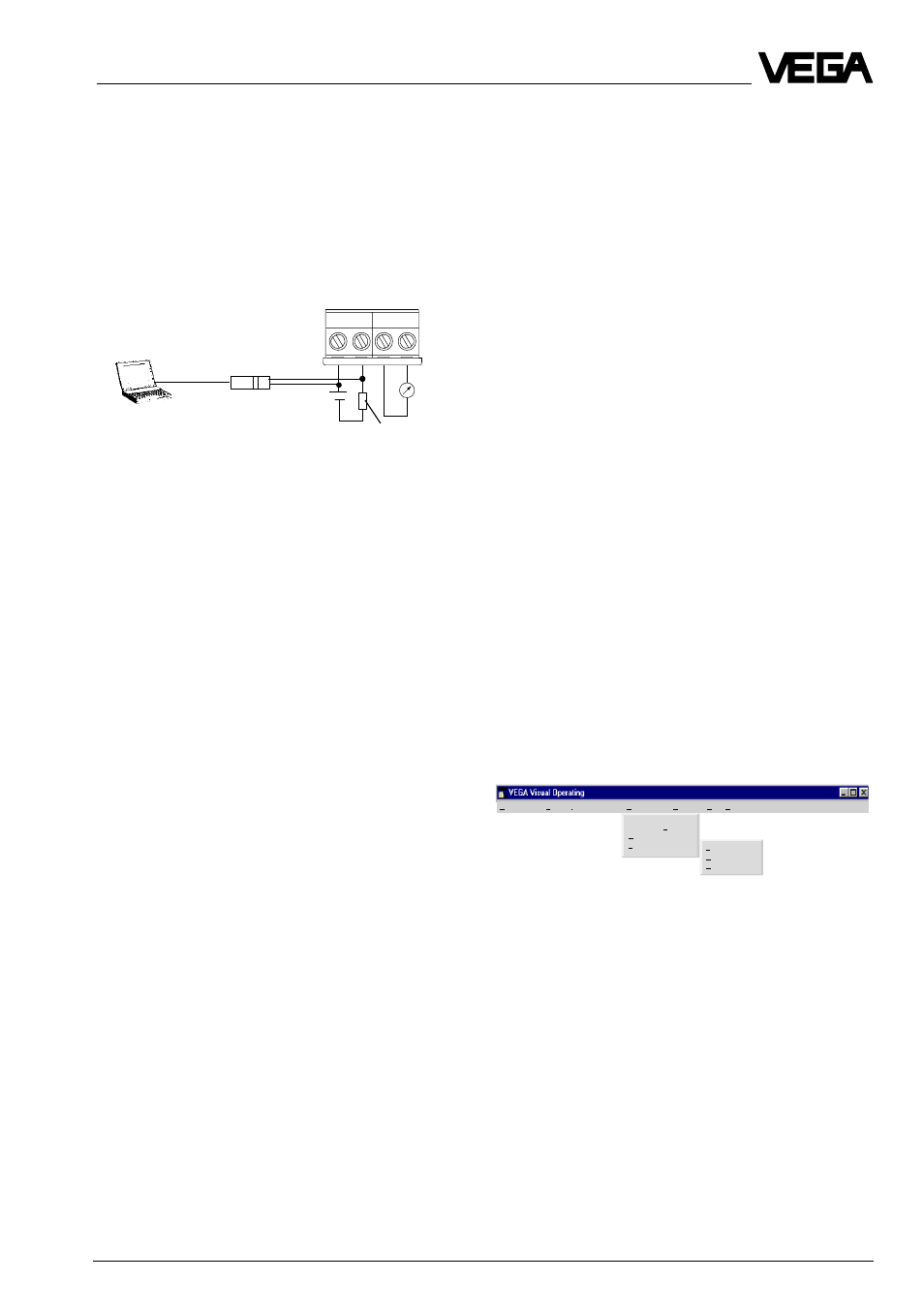

4 3 2 1
+ - + -
ПК с VVO
мА
ок. 250 ом
VEGACONNECT 2
