Емкостные зонды EK 4 … 20 мА - компактные 35
4.4 Управление с прибором
ручного управления HART ®
Емкостные измерительные зонды ЕК с
электронной вставкой CAP E32 H Ex
являются способными к протоколу HART
® и
могут быть обслуживаемы с помощью
прибора ручного управления HART
® .
Все существенные функции датчика могут
быть выполнены с помощью стандартного
меню HART
® . Специальное для изготовителя
DDD (Data-Device-Description) не требуется.
После того, как датчик присоединен к
напряжению питания, прибор ручного
управления HART
® закрепить зажимом на
сигнальном проводе датчика.
Мультизаголовочный режим работы
С помощью прибора ручного управления
HART
® может быть выбран
мультизаголовочный режим работы.
Тем самым многие датчики HART
® могут быть
объединены на двухпроводную линию.
Наряду с сигналом 4 … 20 мА датчик дает
также цифровой (HART
® )сигнал уровня.
• Если Вы задали вызывной адрес 0
(заводская установка), датчик перенимает
независимый от уровня ток 4 … 20 мА и
подает цифровой (HART
® ) сигнал уровня.К
этому проводу может быть притерт, напр.,
индикаторный прибор (4 … 20 мА).
• Если Вы задали вызывной адрес от 1 до
15, датчик постоянно перенимает ток в 4
аМ и подает цифровой (HART
® ) сигнал
уровня.

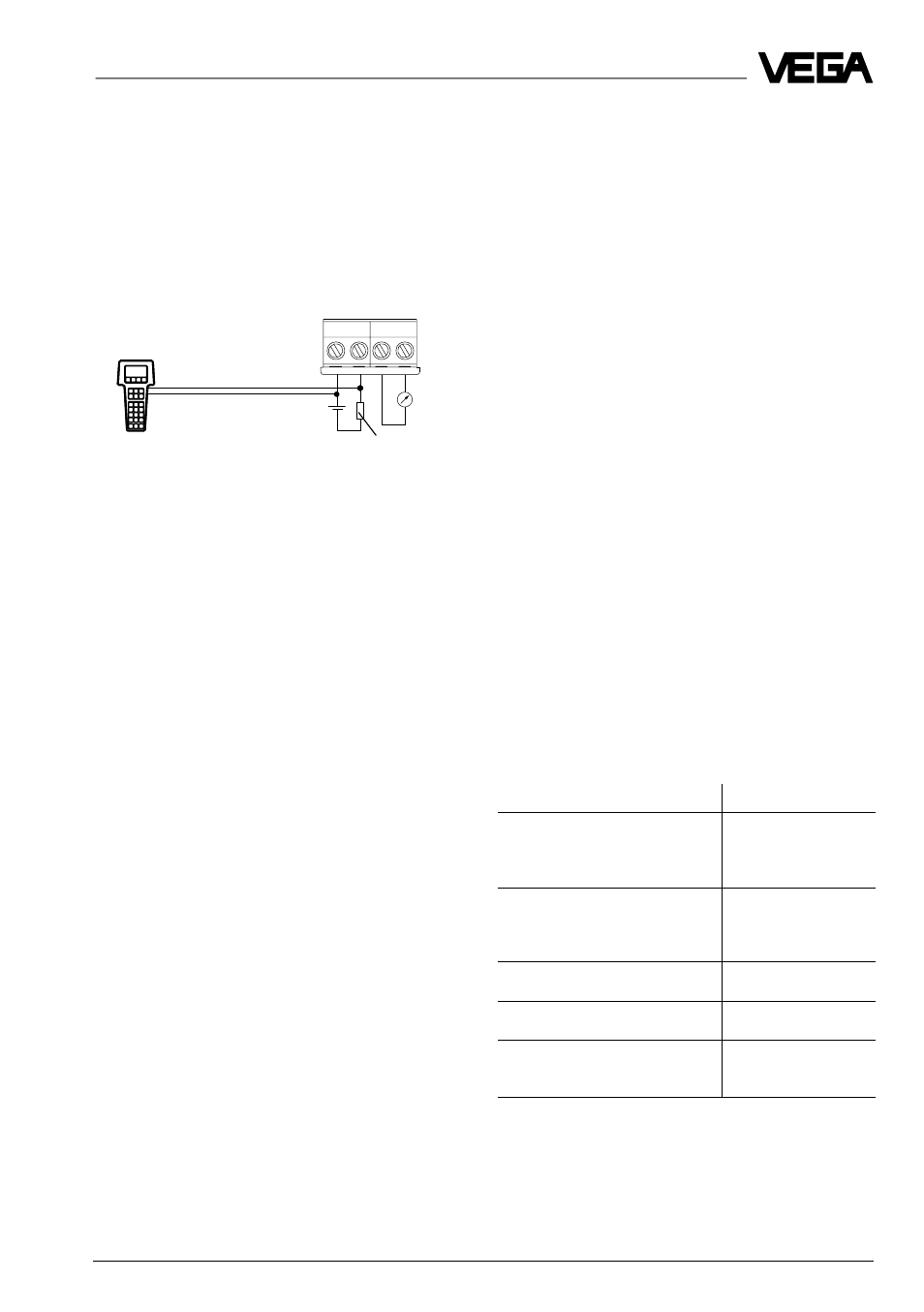

4 3 2 1
+ - + -
мА
250 ом
Прибор ручного
управления HART®
Пуск в эксплуатацию
Монопольный режим работы
Обычно датчик сообщает измеренные
значения только по запросу оценочного
устройства.
Если Вы включите монопольный режим
работы, датчик сообщает измеренные
значения без запроса.
Присоединение к прибору оценки VEGA
(Рис. 3, страница 36)
Если Вы HART
® -способный датчик
используете у прибора оценки VEGA, то для
длительного управления HART
® Вы должны
присоединение датчика к прибору оценки
нагрузить сопротивлением согласно
следующей таблицы.
Прибор оценки VEGA Rx
VEGAMET 513, 514, 515, 602
VEGATRENN 544
VEGATOR 521…527
50 … 100
Ω
VEGAMET 614 дополнительное
VEGADIS 371 сопротивление
не требуется
VEGAMET 601 200 … 250
Ω
VEGASEL 643 150 … 200
Ω
VEGAMET 513 S4, 514 S4
515 S4
100 … 150
Ω
Указание
Если сопротивление напряжения питания
меньше, чем 250
Ω
, для длительного
управления в сигнальный/присоединительный
провод должно быть встроено сопротивление.
Цифровые сигналы управления и связи были
бы практически коротко замкнуты
посредством малых сопротивлений, напр.,
источника тока сети или оценочной системы,
так что связь датчика была бы ненадежна.
Самое простое, если Вы требуемое
сопротивление управления закрепите
параллельно на присоединительный зажим
прибора ручного управления HART
® (смотрите
рис. 1, стр. 36).
