Емкостные зонды EK 4 … 20 мА - компактные 17
Монтаж

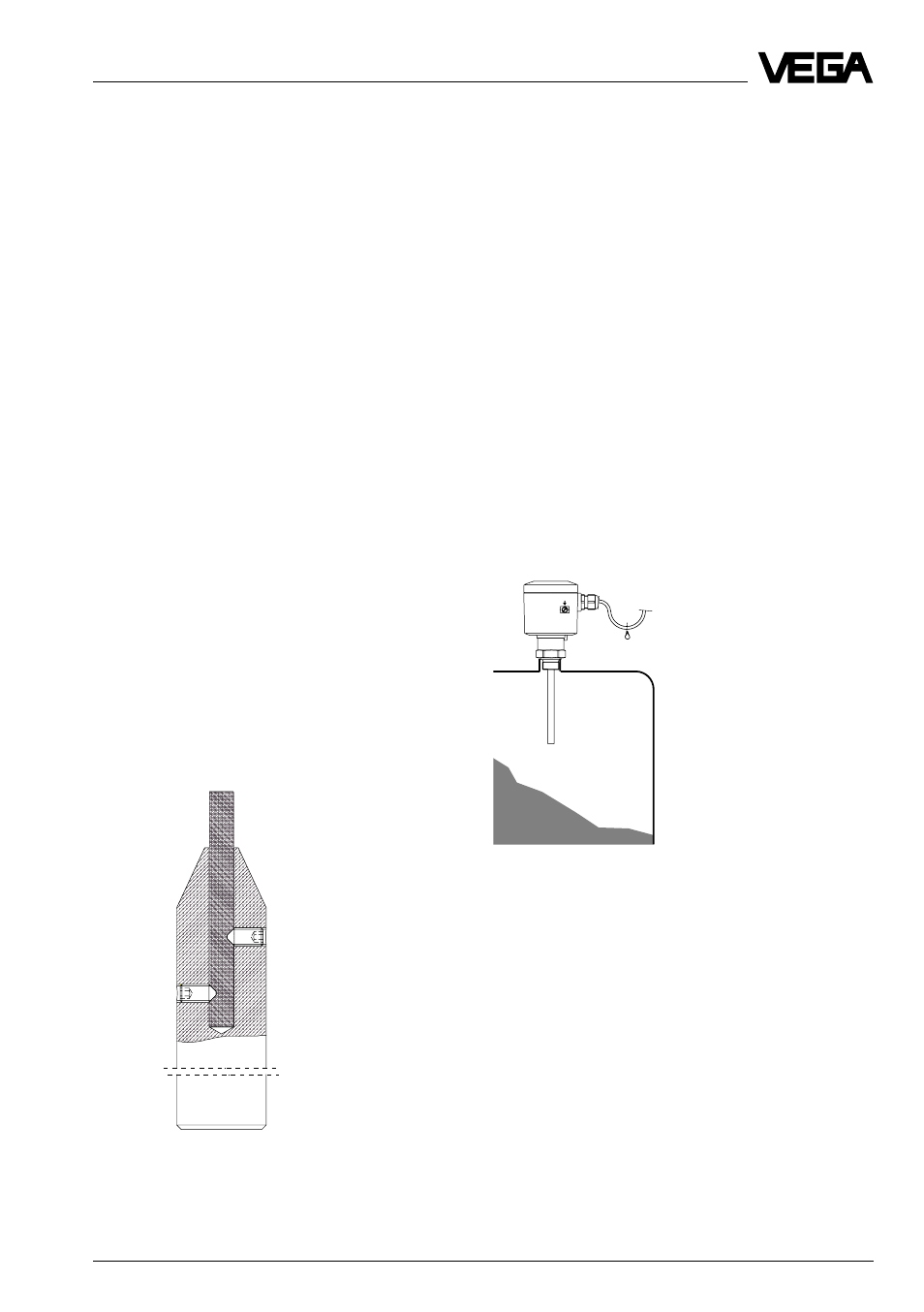

Рис. 2.2 Укорочение электрода
Укорачивание электродов
Полностью изолированные электроды
являются с полностью назначенными
параметрами и поэтому не могут быть
изменены в их размерах. Каждое изменение
ведет в разрушению прибора.
Частично изолированные тросовые и
стержневые электроды могут быть
дополнительно укорочены.
При выравнивании основная емкость
электродов компенсируется. После этого
измерительные зонды могут быть как угодно
укорочены.
Тросовый электрод ЕК 31 может быть также
дополнительно укорочен (смотрите рис. 2.2).
Освободите обе резьбовые шпильки у
натягивающего веса (внутренний
шестигранник) и вывиньтите обе резьбовые
шпильки. После этого вытяните трос из
натяжного груза.
Для избежания сплетения стального троса
(ЕК 31) при отрезании, до укорачивания Вы
должны трос в месте обреза покрыть оловом
с помощью паяльника или паяльной лампы
или плотно связать проволокой.
Электрический трос укоротите на желаемую
длину с помощью металлической пилы или
отрезного фрикционного диска.
Проведите выравнивание. Руководство к
этому Вы найдете в „4.1 Выравнивание“.
Заполняющее отверстие
Так монтируйте электрод, чтобы он прямо не
торчал в сильном заполняющем потоке. Если
такое место монтажа необходимо, перед
электродом смонтируйте специальный
предохранительный защитный щиток,
например L/длина 80 x 8, ДИН 1028, и т.д.
Влажность снаружи
Чтобы предотвратить проникновение
влажности, при вертикально монтируемых
измерительных зондах присоединенный
провод к корпусу измерительного зонда
должен прямо вести вниз к кабельной
арматуре с резьбовым соединением. Так
может высыхать дождевая и
конденсационная вода.
Это предже всего касается монтажа на
открытом воздухе, в помещениях, в которых
следует считаться с влажностью (напр., от
процессов чистки) или в охлаждаемых или
нагреваемых емкостях (смотрите рис. 2.3).
Рис. 2.3 Влажность
Кабельная арматура с резьбовым
соединением
При монтаже на открытом воздухе, в
охлаждаемых емкостях или в областях с
воздействием влажности, в которых,
напр.,чистка производится паром или
высоким давлением, герметизация кабельной
арматуры с резьбовым соединением является
особо важной.
Используйте кабель с круглым поперечным
сечением провода или сильно натяните
кабельную арматуру с резьбовым
соединением. Кабельная арматура с
резьбовым соединением годится для
диаметра кабеля от 5 мм до 9 мм.
