26 Емкостные зонды EK 4 … 20 мА - компактные
4 3 2 1
+ -
8
0
2
6 4
4.2 Управление электронными
вставками
CAP E32 Ex и CAP E32 H Ex
Пуск в эксплуатацию
Описание функций
0 Operate
Основное положение
Во время режима измерения прибор всегда
должен стоять в этом положении. В режиме
работы Operate передается актуальное
измеренное значение. Клавиши „плюс“ и
„минус“ выведены из эксплуатации.
1Минимальная балансировка
Эту функцию Вы используете для проведения
минимальной балансировки. Для этого
уровень поставить на минимальное значение
(уровень засыпки - 0%). Одновременно
нажмите клавишу „плюс“ и „минус“, чтобы
значение тока для актуального уровня
установилось на 4 мА.
Если Вы хотите известному уровню придать
определенное значение (силы) тока, Вы
можете ток изменить клавишами „плюс“ или
„минус“. Каждый нажим на клавишу изменяет
значение (силы) тока ступенями в 10 µА. Если
Вы держите клавишу нажатой, значение
изменяется с увеличением скорости.
Пример: если Вы знаете, что Ваша емкость
заполнена на 10%, то в минимальной
балансировке Вы можете задать значение в
5,6 мА.
20 мА - 4 мА = 16 мА
16 мА * 10% = 1,6 мА
1,6 мА + 4 мА = 5,6 мА
Рекомендуется присоединить амперметр.
Смотрите раздел 3.2 „Электрическое
присоединение“. Тем самым Вы можете
контролировать значение (силы) тока во
время его изменения. Если Вы держите
клавишу нажатой, значение изменяется
автоматически и с повышенной скоростью.
Разница между минимальной и максимальной
балансировкой должна составлять как
минимум 20% или 3,2 мА.
(+/-) установить 4 мА
(+) повысить ток
(-) понизить ток
2 Максимальная балансировка
Эту функцию Вы используете для проведения
максимальной балансировки. Для этого
уровень поставить на максимальный уровень
(уровень засыпки 100%). Одновременно
нажмите клавишу „плюс“ и „минус“. Тем
самым Вы можете значение тока для
актуального уровня установить на 20 мА.
Поворотный переключатель(2)
С помощью поворотного переключателя (10
степеней) Вы выбираете соответствующий
режим работы.
Как только Вы дальше поворачиваете
поворотный переключатель, перенимаются
следующие изменения.
0 Operate
1 Минимальная балансировка
2Максимальная балансировка
3 Время интегрирования
4 Инвертирование характеристики
5 Линеаризация
6 Сенсорное согласование
7 Имитация тока
8 Сброс/возврат в исходное положение
9 Корректировка смещения
Клавиши „плюс/сложение“ и „минус/
вычитание“ (3 и 1)
Клавишами + и - Вы можете изменять
значение параметров или выбирать из многих
возможностей.
Если Вы одновременно нажмите обе клавиши,
значение соответственно выбраной функции
возвращается на заводскую установку.
(кроме миним./максим. балансировки)

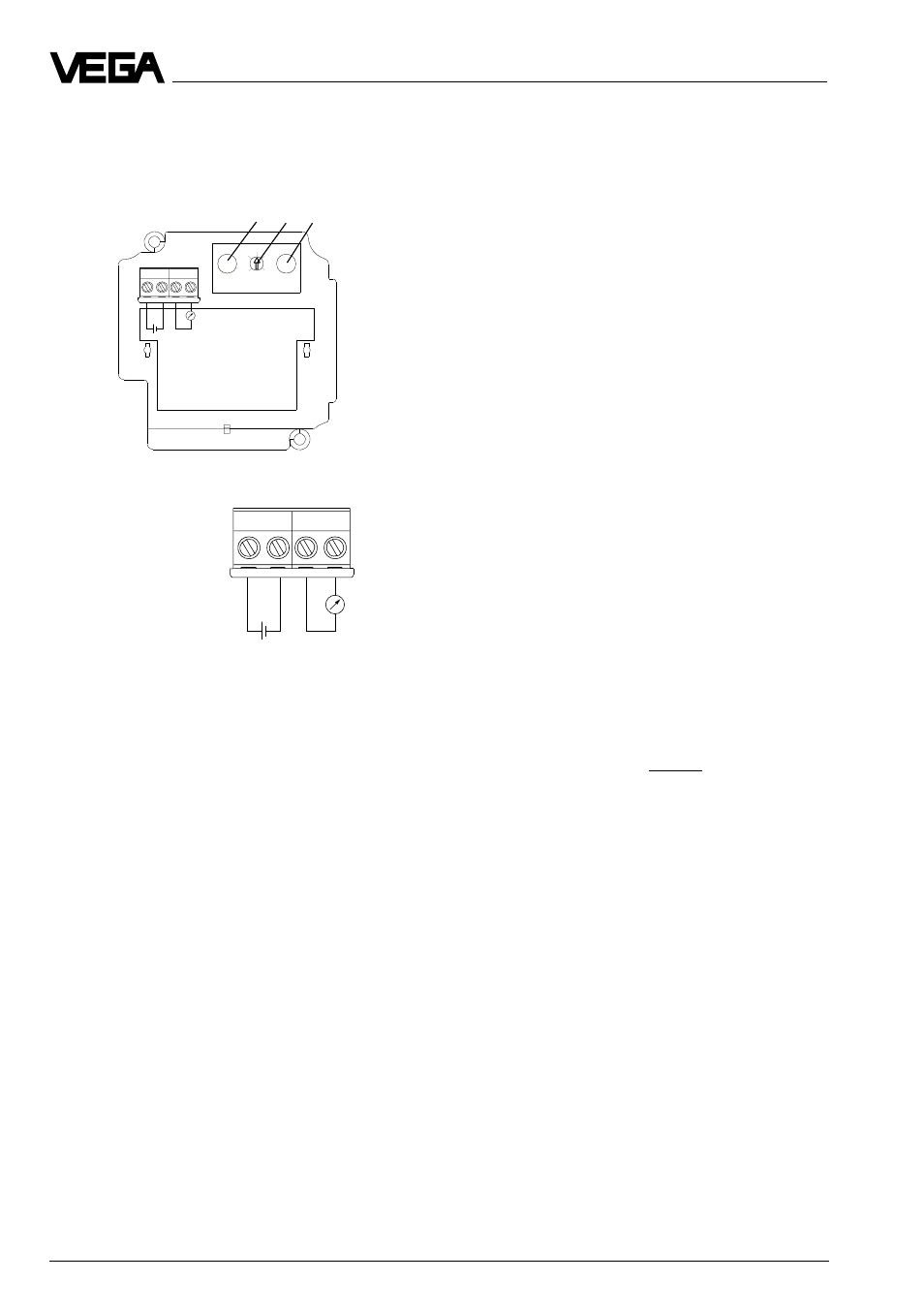

4 3 2 1
+ - + -
mA
U = 12 … 36 V
1 2 3
1 Минусовый выключатель
2 Поворотный
переключатель
3 Плюсовая клавиша
