18 Емкостные зонды EK 4 … 20 мА - компактные

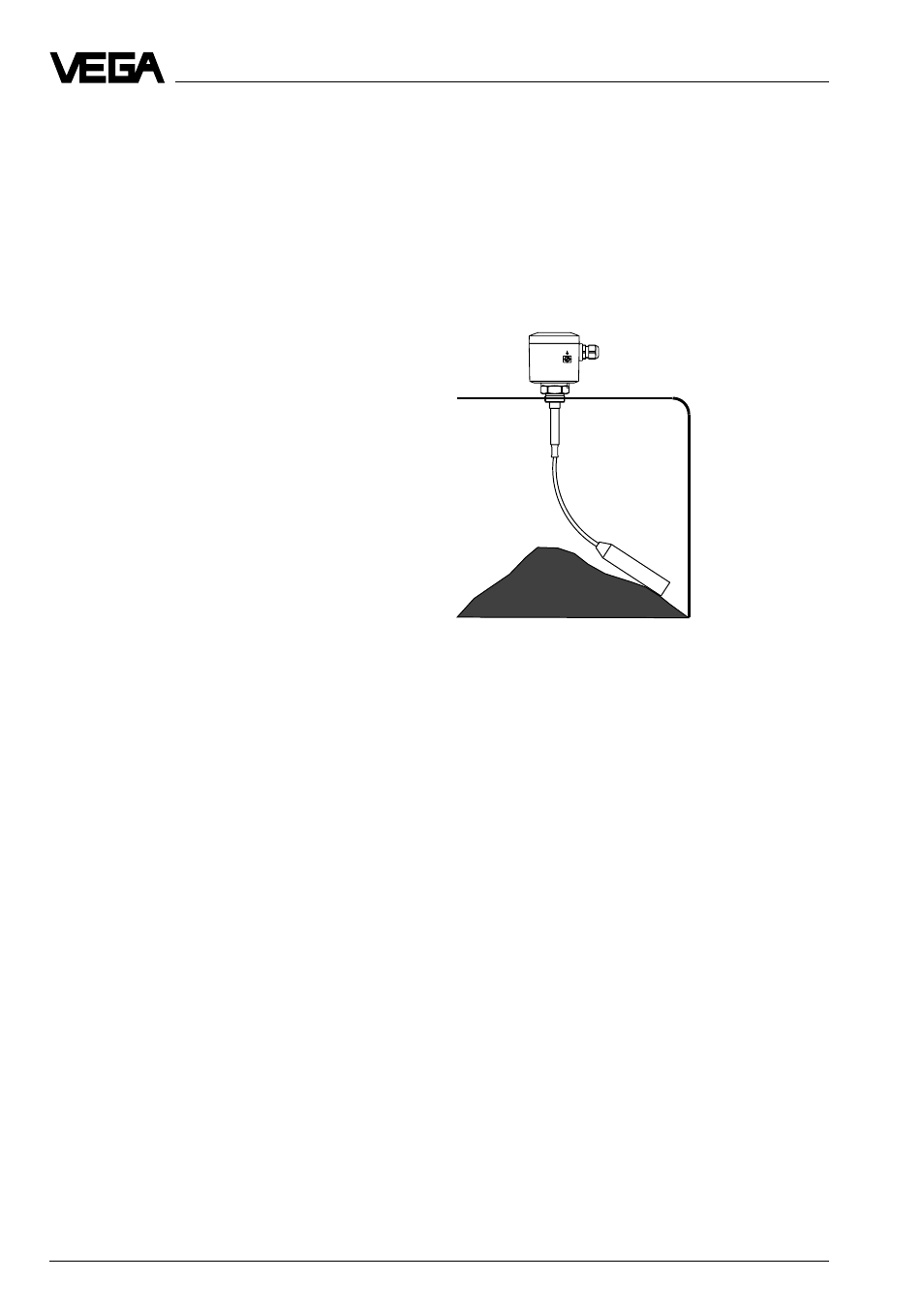

Рис. 2.4 Тросовый измерительный зонд в
сыпучем материале
Монтаж
Металлическая емкость
Следите за тем, чтобы механическое
соединение измерительного зонда с
емкостью было электрически
токопроводящим для обеспечения
достаточной проводимости корпуса.
Используйте токопроводящие уплотнения,
как, напр., медь, свинец и т.д. Изолирующие
мероприятия, как, напр., обмотка резьбы
тефлоном, лентой может прервать
необходимое электрическое соединение. В
этом случае используйте зажимы на массу у
корпуса, чтобы соединить измерительный
зонд со стенкой емкости.
Непроводящая емкость
При непроводящей емкости, напр.,
пластмассовом резервуаре, должен быть
приготовлен второй полюс конденсатора,
напр., посредством оболочки
тепловыделяющего элемента.
При использовании стандартного
измерительного зонда требуется установка
подходящей поверхностной массы. Для этого
снаружи у стенки емкости приделайте
возможно широкую металлическую фольгу,
напр., проволочную сетку, которая
ламинирована в стенку емкости или
металлическую фольгу, которая наклеена на
емкость. Соедините поверхностную массу с
зажимами массы у корпуса.
Стержневой измерительный зонд
Так смонтируйте стержневой измерительный
зонд, чтобы измерительный электрод по
возможности свободно торчал в емкости. При
встройке в трубу или патрубок загружаемый
материал может уложиться так, что окажет
отрицательное влияние на измерение. Это
прежде всего необходимо избегать при
непрерывном измерении уровня.
Тросовый измерительныей зонд в
сыпучем материале
Смотря по виду сыпучего материала и
расположению и виду заполнения тросовый
электрод несмотря на натяжной груз может
„всплывать“.Электрод (трос) сыпучим
материалом прижимается к стенке и
выдавливается наверх и это ведет к
неправильным значениям измерения. Это
необходимо избегать при постоянном
измерении уровня.
В этом случае для фиксирования тросового
электрода используйте натяжной груз или
натяжной изолятор. (Рис. 2.4)
При натяжении тросового электрода
избегайте больших тросовых усилий. Для
этого в качестве оборудования Вы найдете в
нашей ведомости цен натяжную пружину,
которая предотвращает перегрузку троса.
